1036726

产品分类: 位置传感器
厂牌: SICK
产品描述: Sick 编码器, 1 → 65536ppr, 9000rpm, HTL,TTL输出信号, 连续轴
供应商型号: 2125646
供应商: 海外现货
标准整包数: 1

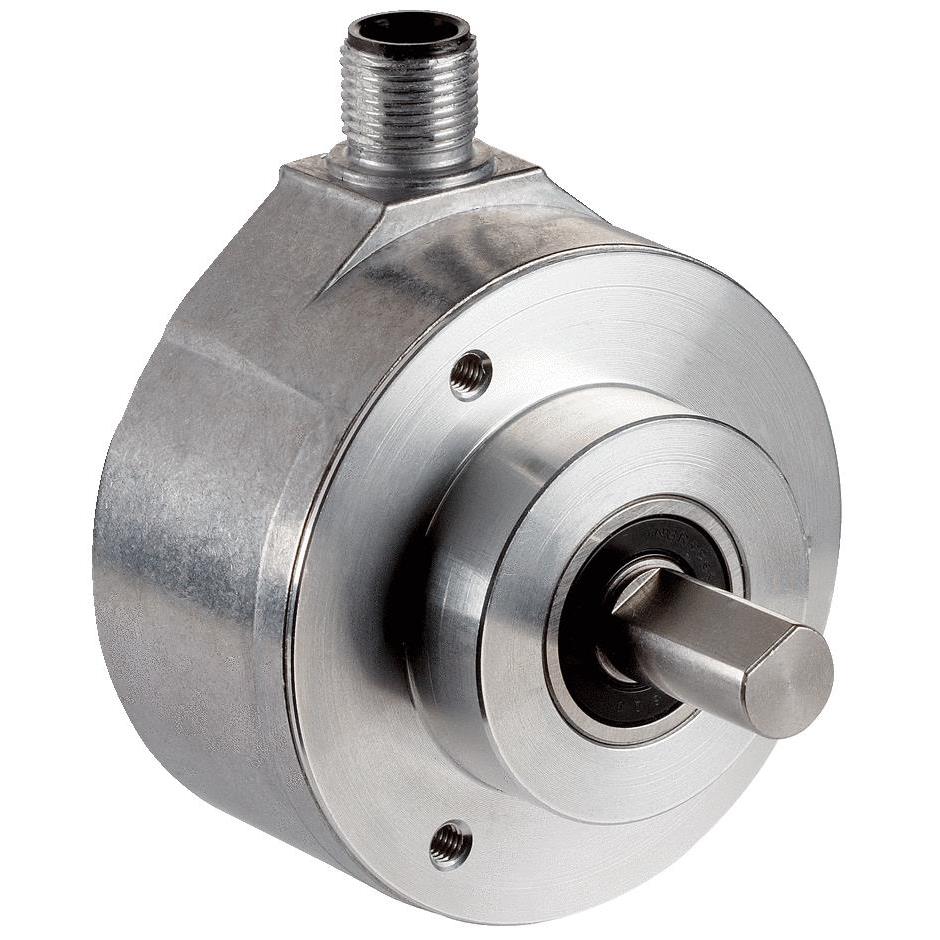

SICK 位置传感器 1036726

1036726概述

    DFS60A-S4PC65536 增量型编码器技术手册

    产品简介


    DFS60A-S4PC65536 是一款高性能增量型编码器,适用于各种自动化设备和控制系统。这款编码器通过提供精确的位置反馈来监测和控制电机的运动,广泛应用于工厂自动化、机器人技术、包装机械以及任何需要精确位置和速度反馈的应用场合。

    技术参数


    - 脉冲数:每转 65,536 脉冲
    - 测量步距:90°
    - 测量脉冲宽度偏差:±0.0015°
    - 误差限值:±0.03°
    - 接口类型:增量式
    - 通信接口:TTL / HTL
    - 供电电压:4.5 V ... 32 V
    - 输出频率:≤ 820 kHz
    - 负载电流:≤ 30 mA
    - 功耗:≤ 0.7 W (无负荷)
    - 机械参数:
    - 轴直径:10 mm
    - 重量:0.3 kg
    - 轴承使用寿命:3.6 x 10^10 转
    - 环境参数:
    - 工作温度范围:-40 °C ... +100 °C
    - 储存温度范围:-40 °C ... +100 °C
    - 防护等级:IP67(外壳侧),IP65(轴侧)
    - 抗冲击能力:100 g,6 ms (EN 60068-2-27)
    - 抗振能力:30 g,10 Hz ... 2,000 Hz (EN 60068-2-6)

    产品特点和优势


    1. 高精度:每转高达 65,536 脉冲,确保位置反馈的极高精度。
    2. 可靠性:MTTFd 达到 300 年(EN ISO 13849-1),表明产品具有出色的稳定性和长寿命。
    3. 环境适应性强:宽广的工作温度范围(-40 °C ... +100 °C)和高防护等级(IP67/IP65),适用于恶劣的工作环境。
    4. 兼容性强:支持 TTL/HTL 接口,易于集成到现有的控制系统中。

    应用案例和使用建议


    1. 工厂自动化:在自动生产线中,使用 DFS60A-S4PC65536 可以实现高精度的位置控制,提高生产效率。
    2. 机器人技术:在机器人末端执行器上安装此编码器,可以提升定位准确性,增强操作灵活性。
    3. 包装机械:在包装机上使用该编码器,可以实现精准的物料定位和移动,确保包装质量。
    使用建议:
    - 在极端环境中使用时,应特别关注散热问题,避免因自发热导致的温度升高。
    - 定期检查编码器的防护等级和密封性,确保长时间使用后的可靠性能。

    兼容性和支持


    DFS60A-S4PC65536 支持 TTL 和 HTL 两种输出模式,可以与不同类型的控制器无缝对接。SICK 提供详细的用户手册和技术支持,确保用户能够充分利用其功能。此外,SICK 还提供了多种配件和编程工具,方便用户进行定制化的应用开发。

    常见问题与解决方案


    1. 供电电压过高或过低导致无法正常工作:
    - 解决方案:检查电源输入是否在规定的范围内(4.5 V ... 32 V)。
    2. 输出频率不稳定:
    - 解决方案:确认外部干扰源,并采取适当的滤波措施。
    3. 编码器出现错误代码:
    - 解决方案:参考用户手册中的错误代码列表,或联系技术支持获取帮助。

    总结和推荐


    DFS60A-S4PC65536 是一款功能强大且可靠的增量型编码器,具有高精度、强环境适应能力和优秀的可靠性。无论是对精度有严格要求的应用,还是需要在恶劣环境下长期工作的场景,它都能提供卓越的性能。强烈推荐在各种自动化设备中使用 DFS60A-S4PC65536,相信它将为您带来出色的表现和体验。

1036726参数

参数
技术 增量
致动器类型 -
线性度 -
线性范围 -
电阻容差 -
最大工作供电电压 -
旋转角 -
用于测量 -
最小工作供电电压 -
输出 -
输出类型 HTL,TTL
长*宽*高 60mm(宽度)*60mm(高度)
包装方式 散装

1036726厂商介绍

SICK是一家德国的传感器和分析仪器制造商,成立于1946年,总部位于瓦尔德基尔希。SICK专注于工业自动化领域,提供广泛的传感器解决方案,包括光电传感器、工业识别系统、安全系统、编码器、视觉系统、过程仪表和分析仪器等。

主营产品分类:
1. 光电传感器:用于检测物体的存在、尺寸和位置。
2. 工业识别系统:用于识别和跟踪产品、组件和人员。
3. 安全系统:提供人员和机器的安全保护。
4. 编码器:用于测量速度、位置和距离。
5. 视觉系统:用于图像处理和质量控制。
6. 过程仪表:用于测量和控制工业过程中的温度、压力、流量等参数。
7. 分析仪器:用于检测和分析气体、液体和固体物质的成分。

应用领域:
SICK的产品广泛应用于汽车、包装、物流、食品饮料、钢铁、电子、半导体等行业。

SICK的优势:
1. 技术创新:SICK以其创新的传感器技术和解决方案而闻名。
2. 定制解决方案:SICK能够根据客户的具体需求提供定制化的解决方案。
3. 全球网络:SICK在全球范围内拥有广泛的销售和服务网络,确保客户支持。
4. 高质量标准:SICK的产品以其高质量和可靠性而受到认可。

1036726数据手册

厂牌 PDF简要描述 下载
SICK 位置传感器 SICK 1036726 1036726数据手册

1036726封装设计

查看详情并下载
Symbol
Footprint
3D Model
