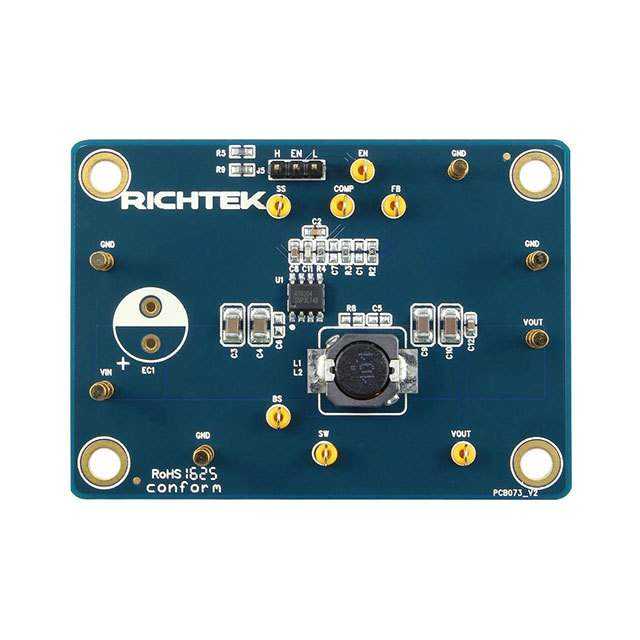

EVB_RT6204GSP

厂牌: RICHTEK TECHNOLOGY/台湾立锜科技
产品描述:
供应商型号: 2616789
供应商: 海外现货
标准整包数: 1
RICHTEK TECHNOLOGY/台湾立锜科技 评估、开发板开发工具 EVB_RT6204GSP

EVB_RT6204GSP概述

    RT6204GSP 60V 500mA同步降压转换器技术手册

    产品简介


    RT6204GSP是一款高效率的同步降压直流-直流转换器,专为广泛的工业应用而设计。它具有5.2V到60V的输入电压范围,可提供高达500mA的输出电流。其输出电压可以通过外部电阻分压器进行编程设置,范围从0.8V到50V。这款转换器以其高效的电流模式控制、低静态电流和高精度反馈参考电压而著称,适用于各种电源需求。

    技术参数


    - 输入电压范围: 5.2V至60V
    - 最大输出电流: 500mA
    - 默认输出电压: 5V
    - 输出电压范围: 可编程,范围从0.8V到50V
    - 开关频率: 固定350kHz
    - 启动电流: 低<3µA
    - 热关断保护: 输入欠压锁定、输出欠压保护和热关断保护
    - 封装: SOP-8 (带散热垫)

    产品特点和优势


    - 宽输入电压范围: 适应不同供电环境
    - 集成N-MOSFET: 高效且简化电路设计
    - 电流模式控制: 优化瞬态响应并简化补偿网络
    - 高效率: 最高达92%,特别适合轻负载下使用脉冲跳跃模式以提高效率
    - 软启动时间可编程: 防止启动时的大电流冲击
    - 保护机制完善: 包括电流限制保护、输入欠压锁定、输出欠压保护和热关断保护,确保安全运行

    应用案例和使用建议


    该转换器广泛应用于工业控制系统、车载系统、通信设备及其它需要高效电源管理的场合。建议在使用时仔细检查所有组件,按照制造商提供的材料清单进行安装,并在启动前验证输出电压和电流。对于需要特定输出电压的应用,可以利用电阻分压器调整输出电压至所需值。此外,对于可能遇到的电压不稳情况,可以考虑添加额外的稳压电路以增强系统的稳定性。

    兼容性和支持


    RT6204GSP在设计上与其他Richtek公司的产品具有良好兼容性,且可轻松集成到现有系统中。如有任何问题或需要技术支持,用户可通过电邮联系Richtek的服务团队获取帮助。此外,Richtek还提供了详细的技术文档和应用指南,以便用户更深入地了解该产品的使用方法和技术细节。

    常见问题与解决方案


    1. 问题: 在连接电源时,输出电压不稳定。
    - 解决方案: 确认所有外部元件正确无误地安装,并检查连接线是否有松动。如果问题依然存在,可能需要调整补偿网络或重新检查输入电压源。
    2. 问题: 启动时出现过流现象。
    - 解决方案: 检查输入电压是否在额定范围内,以及输出负载是否超出预期。必要时,可通过增加外部电阻来调整软启动时间,减缓电流冲击。

    总结和推荐


    综上所述,RT6204GSP作为一款高性能的同步降压转换器,在效率、稳定性和可靠性方面表现优异,非常适合作为各类工业应用中的核心电源模块。其完善的保护机制和灵活的配置选项使其在市场上具备较强的竞争力。对于需要高效电源管理的应用场景,强烈推荐使用RT6204GSP。

EVB_RT6204GSP参数

参数
零件状态 在售
包装方式 散装

EVB_RT6204GSP数据手册

厂牌 PDF简要描述 下载
RICHTEK TECHNOLOGY/台湾立锜科技 评估、开发板开发工具 RICHTEK TECHNOLOGY/台湾立锜科技 EVB_RT6204GSP EVB_RT6204GSP数据手册

EVB_RT6204GSP封装设计

查看详情并下载
Symbol
Footprint
3D Model
