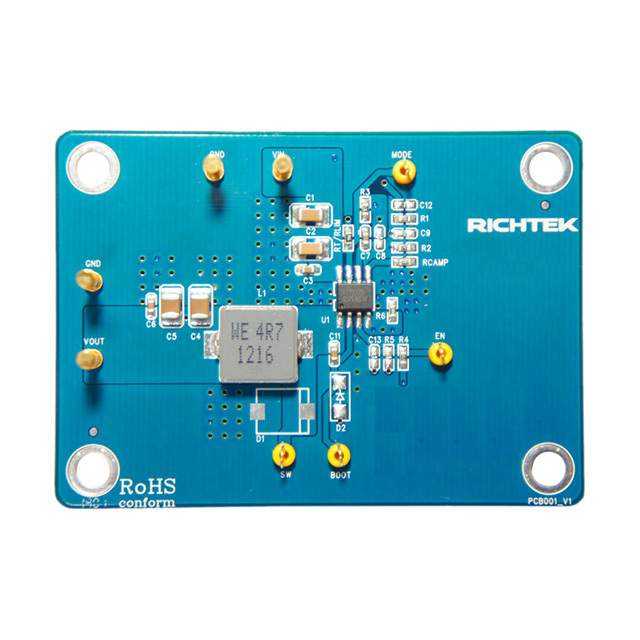

EVB_RT7272BGSP

厂牌: RICHTEK TECHNOLOGY/台湾立锜科技
产品描述:
供应商型号: 2428291
供应商: element14
标准整包数: 1
RICHTEK TECHNOLOGY/台湾立锜科技 评估、开发板开发工具 EVB_RT7272BGSP

EVB_RT7272BGSP概述


    产品简介


    RT7272B 高效同步降压调节器 是一款专为高效能电源转换设计的电流模式同步降压DC/DC转换器。该器件能够在宽输入电压范围(4.5V至36V)内提供高达3A的输出电流。这款电子元器件广泛应用于各种需要高效稳定电源的应用场景,如通信设备、工业自动化系统、汽车电子设备以及便携式电子产品等。

    技术参数


    - 输入电压范围:4.5V 至 36V
    - 输出电流:最大3A
    - 内部开关管:高侧150mΩ,低侧80mΩ
    - 控制方式:电流模式控制
    - 固定频率:500kHz
    - 输出电压范围:可调范围从0.8V至30V
    - 最高效率:可达95%
    - 稳定性:适用于低ESR陶瓷电容
    - 保护机制:过流保护、欠压保护、热关断
    - 封装形式:SOP-8(Exposed Pad)

    产品特点和优势


    RT7272B的主要特点包括:
    - 高效转换:高效率达95%,采用高性能内部开关管减少能量损耗。
    - 宽输入电压范围:适用于不同电压等级的输入需求。
    - 灵活的输出调整:输出电压可通过电阻分压器轻松调节。
    - 电流限制功能:提供从2A到6A的可调电流限制。
    - 保护功能全面:包括过流保护、输出欠压保护及热关断等安全措施。
    - 自动切换功能:支持PWM和PSM两种模式自动切换,提高应用灵活性。
    这些优势使RT7272B成为一款高度可靠的电源管理解决方案,在多种应用场合中表现出色,具有很强的市场竞争力。

    应用案例和使用建议


    应用案例:
    - 通信设备:为路由器、交换机等提供稳定的电源。
    - 工业自动化:用于PLC控制系统,确保设备在恶劣环境下稳定运行。
    - 汽车电子:适合车窗、座椅加热、音响系统等多种车载应用。
    - 便携式电子产品:为笔记本电脑、平板电脑等提供高效能电源支持。
    使用建议:
    - 在测试前,请务必仔细检查电路板上的所有组件,确保它们完好无损。
    - 根据应用需求调整输出电压和电流限制,确保最佳性能。
    - 调整负载条件以验证输出电压和电流的稳定性和瞬态响应。

    兼容性和支持


    RT7272B 支持多种不同的输入电压范围,可与其他标准电压等级的电源模块或电源设备兼容。此外,Richtek提供了详细的技术文档和支持服务,包括应用笔记、数据手册和在线技术支持,帮助用户更好地理解和应用该产品。

    常见问题与解决方案


    - 问题1:如何设置输出电压?
    - 解决方案:通过调整电阻分压器(R1和R2)来设定输出电压,具体计算公式请参考产品手册。

    - 问题2:如何实现电流限制?
    - 解决方案:通过设置电阻RLIM来调整电流限制范围,典型的设置值为137kΩ。

    - 问题3:如何启用或禁用操作?
    - 解决方案:将EN引脚拉高至逻辑高电平(>2.0V)以启用操作,或将EN引脚拉低至逻辑低电平(<0.4V)以禁用操作。

    总结和推荐


    综上所述,RT7272B是一款集高效、稳定和安全于一体的同步降压DC/DC转换器。它具有宽泛的输入电压范围、高效率和全面的保护功能,适用于多种工业和消费电子应用。我们强烈推荐RT7272B作为电源管理解决方案的选择,尤其是对于需要高效稳定电源的应用。无论是开发新产品还是替换现有方案,RT7272B都能提供卓越的性能和可靠的支持。
