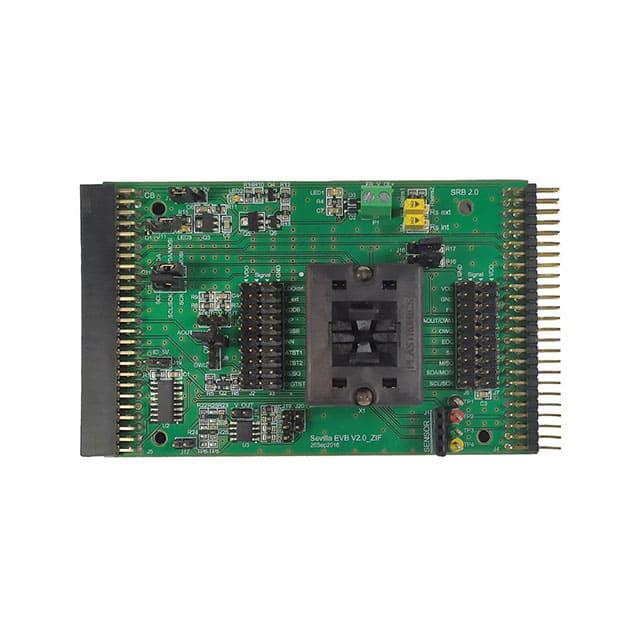

ZSSC3240KIT

产品描述:
供应商型号: ZSSC3240KIT
供应商: 国内现货
标准整包数: 1

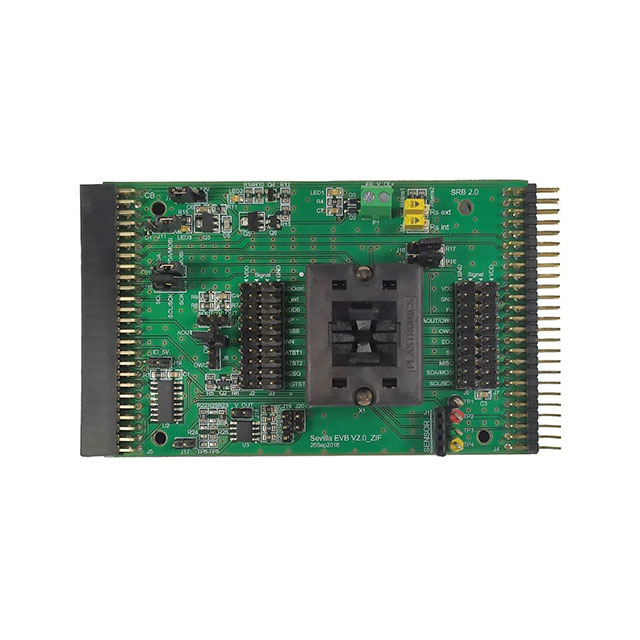

RENESAS ELECTRONICS 评估、开发板开发工具 ZSSC3240KIT

ZSSC3240KIT概述

    ZSSC3240传感器信号调理IC技术手册

    1. 产品简介


    ZSSC3240是一款专为高精度电阻式传感器设计的传感器信号调理集成电路(SSC)。它适用于全桥和半桥传感器,以及外部电压源元件和单个元件传感器(例如Pt100和外部温度传感器二极管),由内置电流源供电。该芯片通过一个26位的数学内核执行传感器偏置、灵敏度、温度漂移和非线性的数字补偿,这些校准系数存储在可重新编程的非易失性存储器中。该集成传感器前端允许各种传感器的优化应用,适用于广泛的领域。

    2. 技术参数


    - 供电电压范围: 2.7V至5.5V;使用外部晶体管(如JFET)时,供电电压范围可达5V至48V。
    - 工作温度范围: -40°C至125°C。
    - 支持的传感器阻值范围: 0.5kΩ至60kΩ。
    - 输出接口: I2C、SPI和单线接口(OWI),支持最高10MHz的SPI速率和高达100kBit/s的OWI速率。
    - 模拟输出选项: 支持绝对电压输出(0V至1V/0V至5V)、相对电压输出、4mA至20mA电流环输出。
    - 测量精度: 具备高性能的PGA和ADC,支持多种传感器配置。
    - 温度传感器: 内置温度传感器,支持外部温度传感器。

    3. 产品特点和优势


    - 多功能通信接口: 提供SPI、I2C和OWI接口,便于灵活应用。
    - 高精度: 26位数学核心支持复杂传感器信号的精确补偿。
    - 高灵活性: 支持不同的传感器配置和输出选项。
    - 高可靠性: 内置诊断功能,确保传感器连接和系统安全。
    - 宽工作范围: 可在极端温度环境下稳定工作。

    4. 应用案例和使用建议


    - 典型应用: 用于校准、连续工作的传感器模块,适用于压力、流量、液位传感以及工业自动化等领域。
    - 使用建议: 在选择传感器配置时,根据实际应用需求合理选择PGA增益和ADC分辨率。在使用过程中注意温度补偿和传感器连接状态监测,以确保数据的准确性和系统的稳定性。

    5. 兼容性和支持


    - 兼容性: 与多种标准接口(如I2C、SPI)兼容,易于与其他电子设备集成。
    - 支持: 供应商提供详细的技术文档、参考设计和客户支持,帮助用户快速实现应用。

    6. 常见问题与解决方案


    - 问题1: 传感器连接不稳定。
    - 解决办法: 检查传感器连接线,确保连接稳固。检查内部温度传感器状态,进行适当的校准。
    - 问题2: 输出数据不准确。
    - 解决办法: 重新配置传感器偏置和灵敏度补偿。检查电源供应是否稳定。
    - 问题3: 温度补偿效果不佳。
    - 解决办法: 调整温度补偿算法参数。确保温度传感器正常工作。

    7. 总结和推荐


    ZSSC3240凭借其高精度、多功能性和广泛的适用性,在多个领域展现出强大的应用潜力。无论是工业自动化还是消费电子,该芯片都能提供可靠的信号处理解决方案。综上所述,强烈推荐将ZSSC3240应用于需要高精度传感器信号调理的应用场景中。

ZSSC3240KIT参数

参数
零件状态 在售
包装方式 盒装

ZSSC3240KIT厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ZSSC3240KIT数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 评估、开发板开发工具 RENESAS ELECTRONICS ZSSC3240KIT ZSSC3240KIT数据手册

ZSSC3240KIT封装设计

查看详情并下载
Symbol
Footprint
3D Model
