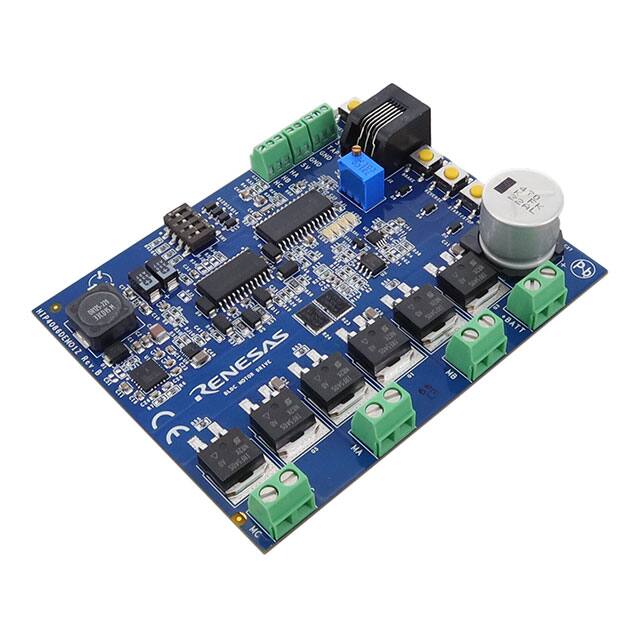

HIP4086DEMO1Z

产品描述: Renesas Electronics MOSFET驱动器演示板, 开发板
供应商型号: HIP4086DEMO1Z-ND
供应商: Digi-Key
标准整包数: 1
RENESAS ELECTRONICS 评估、开发板开发工具 HIP4086DEMO1Z

HIP4086DEMO1Z概述

    HIP4086DEMO1Z User's Manual: Demonstration Board

    1. 产品简介


    HIP4086DEMO1Z 是一款通用的三相无刷直流(BLDC)电机驱动器,带有微处理器控制器。它通过霍尔效应轴位置传感器控制三个半桥输出的切换序列。桥电压范围为12V至60V,最大总桥电流为20A(在充分气流条件下)。该电机驱动器可以应用于多种场景,如电动自行车、电池供电工具、电动助力转向系统、轮椅等领域,是无刷直流电机应用中的一个重要设计参考。

    2. 技术参数


    - 电机拓扑结构:三相BLDC电机与霍尔传感器
    - 操作电压范围:15VDC至60VDC
    - 最大桥电流:20A(充分气流条件下)
    - 霍尔传感器偏置电压:5V
    - PWM切换频率:20kHz

    3. 产品特点和优势


    HIP4086DEMO1Z 提供了一系列显著的优势:
    - 适用性强:适用于多种BLDC电机应用。
    - 简便的设计实现:通过简单的启动/停止、反向旋转和制动等功能实现基本控制。
    - 灵活的配置:支持多种霍尔传感器切换逻辑序列,确保广泛应用需求。
    - 电流监测:用于脉冲式电流限制和电机电流的模拟信号输出,便于设计参考。

    4. 应用案例和使用建议


    HIP4086DEMO1Z 适用于多种场合,包括电动自行车、电池供电工具、电动助力转向系统、轮椅等。使用时需要注意:
    - 确保实验室电源的容量能够满足被测电机的需求。
    - 高功率长时间使用时需要外部风扇来控制温度。
    - 初始设置时不要机械负载电机。
    - 在高功率测试之前,先完成基本的设置检查。

    5. 兼容性和支持


    HIP4086DEMO1Z 可以与其他多种电子元器件或设备兼容。厂商提供的一些技术支持包括:
    - 软件固件更新和错误修正。
    - 新的霍尔传感器切换序列的支持。

    6. 常见问题与解决方案


    - 问题:如果在操作过程中电机突然关闭且ILIMIT LED闪烁,可能是因为过流保护触发。
    - 解决方案:检查电机速度是否加速过快,是否有电机或连接故障,或者电机是否处于堵转状态。

    - 问题:如何进行有效的电流监测?
    - 解决方案:通过观察LED闪烁模式来进行有效的电流监测。

    7. 总结和推荐


    HIP4086DEMO1Z 是一款高度灵活和实用的BLDC电机驱动器演示板,具备多种高级特性。其丰富的应用案例和详细的技术规格使其在众多场景中具有广泛的应用前景。综合而言,这款产品不仅适用于初学者快速上手,也适合专业工程师进行深入研究和开发。强烈推荐使用 HIP4086DEMO1Z 进行各种BLDC电机应用的设计和测试。

HIP4086DEMO1Z参数

参数
零件状态 在售
包装方式 散装

HIP4086DEMO1Z厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

HIP4086DEMO1Z数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 评估、开发板开发工具 RENESAS ELECTRONICS HIP4086DEMO1Z HIP4086DEMO1Z数据手册

HIP4086DEMO1Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 123.7704 ¥ 1035.8035
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1035.8
