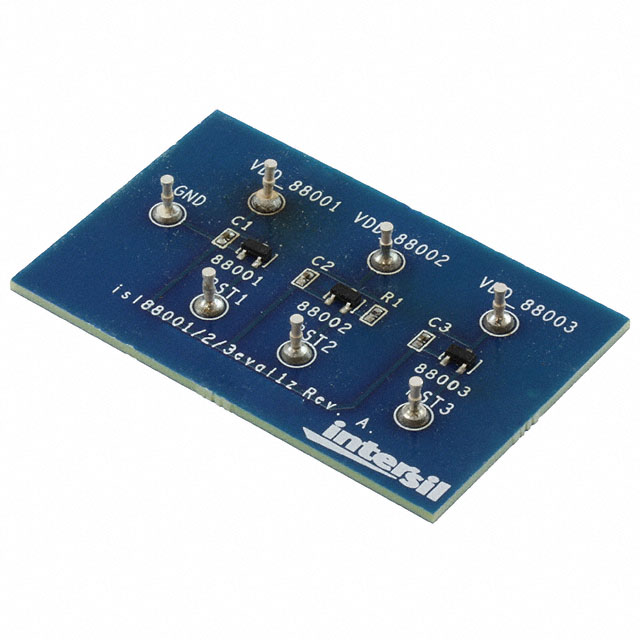

ISL88001/2/3EVAL1Z

产品描述:
供应商型号: ISL88001/2/3EVAL1Z-ND
供应商:
标准整包数: 1
RENESAS ELECTRONICS 评估、开发板开发工具 ISL88001/2/3EVAL1Z

ISL88001/2/3EVAL1Z概述


    产品简介


    ISL88001, ISL88002, ISL88003
    ISL88001、ISL88002 和 ISL88003 是由 Intersil 设计的超低功耗电压监控器,具有3引脚SC-70和SOT-23封装。这些监控器能够帮助监测各种应用中的电源电压,并提供电源上电复位和供电电压监控的功能。由于它们集成了上述功能并采用小型封装,这些器件可以降低系统成本、减少电路板空间需求,并提高系统的可靠性。

    技术参数


    ISL88001, ISL88002, ISL88003 的技术参数:
    - 电压范围:
    - 对于 VTHVDD = 4.64V, 4.38V, 3.09V, 2.92V, 2.63V,供电电压范围为 1.8V 至 5.5V。
    - 对于 VTHVDD = 2.32V, 2.19V, 1.67V, 1.58V,供电电压范围为 1.8V 至 2.75V。

    - 电源电流(RESET, RESET open):
    - VDD = 5.0V, VTHVDD = 4.64V, 4.38V,电源电流为 215 nA 至 400 nA。
    - VDD = 3.3V, VTHVDD = 3.09V, 2.92V, 2.63V,电源电流为 200 nA 至 350 nA。
    - VDD = 2.5V, VTHVDD = 2.32V, 2.19V,电源电流为 175 nA 至 325 nA。
    - VDD = 1.8V, VTHVDD = 1.67V, 1.58V,电源电流为 160 nA 至 300 nA。
    - 电压阈值:
    - VTHVDD 落下时的固定 VDD 电压跳变点范围在 4.262V 至 4.750V 之间。
    - 滞后电压(Hysteresis at VDD Input):
    - 滞后电压为 1%。
    - 温度系数(Temperature Coefficient):
    - 温度系数为 0.48 mV/°C。

    产品特点和优势


    ISL88001, ISL88002, ISL88003 的独特功能和优势:
    - 低功耗: 最大功耗仅为 160 nA。
    - 高精度: 电压阈值精度为 ±1.2%。
    - 宽工作温度范围: -40°C 到 +85°C,适合多种工业环境。
    - 小巧封装: 可用 SC-70 和 SOT-23 封装,适用于便携式和电池供电设备。
    - 无需外部组件: 所有必需的组件都集成在芯片内部。
    - 兼容性强: 与 MAX803、MAX809 和 MAX810 管脚兼容。

    应用案例和使用建议


    应用案例:
    - 微处理器/微控制器系统
    - 智能仪器
    - 控制器
    - 电脑系统
    - 便携/电池供电设备
    - PDA 和手持式计算机设备
    使用建议:
    - 在微处理器/微控制器系统中,ISL88001、ISL88002 和 ISL88003 可以有效地防止在电压不足的情况下启动系统。
    - 在智能仪器中,它们可以作为电源电压的监控器,确保系统在异常情况下的稳定性。
    - 在设计系统时,推荐选择合适的 VTHVDD 值以适应不同的应用场景。

    兼容性和支持


    兼容性:
    - ISL88001、ISL88002 和 ISL88003 与 MAX803、MAX809 和 MAX810 管脚兼容,方便用户在现有系统中进行替换。
    支持:
    - 通过官方网站提供技术支持和资料下载服务。
    - 提供完整的订购和评估平台 ISL88001/2/3EVAL1Z,方便用户快速评估和验证产品性能。

    常见问题与解决方案


    常见问题:
    - Q: 在使用过程中发现电源电流偏高。
    - A: 请检查电路中的负载是否超出正常范围,确保 VDD 和 VTHVDD 设置正确。
    常见问题:
    - Q: 在高温环境下工作时,系统不稳定。
    - A: 确认系统在额定的工作温度范围内运行,并根据需要添加适当的散热措施。

    总结和推荐


    综合评估:
    ISL88001、ISL88002 和 ISL88003 具有出色的低功耗特性、高精度电压检测能力和广泛的温度适应性,非常适合用于微处理器系统、智能仪器和便携设备中。这些器件在设计和选型过程中提供了极大的灵活性和可靠性,有助于提升系统的整体性能。
    推荐:
    鉴于其优异的性能和广泛的应用场景,我们强烈推荐 ISL88001、ISL88002 和 ISL88003 在各种需要电源电压监控和复位功能的场合中使用。

ISL88001/2/3EVAL1Z参数

参数
零件状态 在售
包装方式 散装

ISL88001/2/3EVAL1Z厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL88001/2/3EVAL1Z数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 评估、开发板开发工具 RENESAS ELECTRONICS ISL88001/2/3EVAL1Z ISL88001/2/3EVAL1Z数据手册

ISL88001/2/3EVAL1Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
