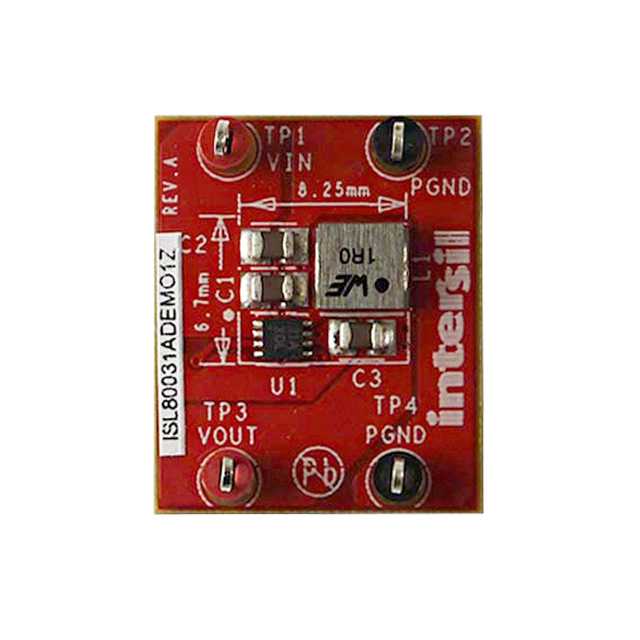

ISL80031ADEMO1Z

产品描述: 3A, PFM, 2MHz Demonstration Board
供应商型号: Q-ISL80031ADEMO1Z
供应商: 期货订购
标准整包数: 1
RENESAS ELECTRONICS 评估、开发板开发工具 ISL80031ADEMO1Z

ISL80031ADEMO1Z概述


    产品简介


    ISL80030、ISL80030A、ISL80031 和 ISL80031A 是 Intersil 公司生产的高效同步降压 DC/DC 转换器,能够从 2.7V 到 5.5V 的输入电源提供高达 3A 的连续输出电流。这些转换器采用峰值电流模式控制架构,允许非常低占空比操作,从而实现快速瞬态响应。它们适用于通用点对点(POL)应用、工业设备、仪表设备、医疗设备、电信及网络设备和游戏机等多种领域。

    技术参数


    - 输入电压范围:2.7V 至 5.5V
    - 最大输出电流:3A
    - 开关频率:1MHz 或 2MHz(见表 1)
    - 空载静态电流(仅 ISL80031 和 ISL80031A):35μA
    - 过流保护和短路保护
    - 过温保护
    - 负电流保护
    - 功率良好(Power Good)和使能功能
    - 最大占空比:100%
    - 高效率:高达 95%
    表 1:主要技术参数对比
    | 型号 | 控制模式 | fSW (MHz) | VIN范围(V) | 输出电流(A) | 封装 |
    |
    | ISL80030 | PWM | 1 | 2.7~5.5 | 3 | 8 pin 2mmx2mm DFN |
    | ISL80030A | PWM | 2 | 2.7~5.5 | 3 | 8 pin 2mmx2mm DFN |
    | ISL80031 | PFM | 1 | 2.7~5.5 | 3 | 8 pin 2mmx2mm DFN |
    | ISL80031A | PFM | 2 | 2.7~5.5 | 3 | 8 pin 2mmx2mm DFN |

    产品特点和优势


    1. 高效率:集成低导通电阻的 MOSFETs,确保在高负载下具有出色的效率表现。
    2. 低占空比:独特的控制架构允许在低占空比条件下运行,提高了灵活性和可靠性。
    3. 宽输入电压范围:可适应多种电源环境,减少对外部电源的需求。
    4. 超小封装:采用 8 引脚 2x2mm DFN 封装,节省空间并提高散热性能。
    5. 100% 占空比操作:在某些特定应用中可以实现最大输出电压。

    应用案例和使用建议


    这些转换器广泛应用于各类电子产品中。例如,在工业设备中,这些转换器为关键部件提供稳定的电力供应;在电信和网络设备中,保证通信质量不受电源波动影响。此外,游戏机需要高性能和低功耗的电源管理解决方案,这些转换器亦能满足需求。
    使用建议:
    - 在选择电感和电容时,根据表 2 的建议进行配置,以获得最佳性能。
    - 确保输入电容器的值符合表 2 的推荐,这有助于改善输出电压纹波和稳定性能。
    - 考虑布局时,注意引脚 1、2(VIN)处的去耦电容应尽可能靠近芯片,以减少噪声干扰。
    表 2:组件值选择表
    | VOUT (V) | C1 (µF) | C2 (µF) | C3 (pF) | L1 (µH) | R1 (kΩ) | R2 (kΩ) |
    ||
    | 0.8 | 22 | 22 | 22 | 1.0~2.2 | 33 | 100 |
    | 1.2 | 22 | 22 | 22 | 1.0~2.2 | 100 | 100 |
    | 1.5 | 22 | 22 | 22 | 1.0~2.2 | 150 | 100 |
    | 1.8 | 22 | 22 | 22 | 1.0~3.3 | 200 | 100 |
    | 2.5 | 22 | 22 | 22 | 1.5~3.3 | 316 | 100 |
    | 3.3 | 22 | 22 | 22 | 1.5~4.7 | 450 | 100 |

    兼容性和支持


    - 兼容性:与现有电路板设计高度兼容,便于集成到现有系统中。
    - 技术支持:Intersil 提供详尽的技术文档和支持,帮助用户解决任何潜在问题。此外,提供了在线资源库和应用指南,方便工程师快速查找相关信息。

    常见问题与解决方案


    1. 问题:电源启动时出现短暂过流现象。
    - 解决方案:检查启动过程中是否存在瞬时高压冲击,适当调整输入电容和软启动时间设置。

    2. 问题:在轻负载条件下,效率显著下降。
    - 解决方案:考虑选用 ISL80031 或 ISL80031A,它们在轻负载时采用脉冲频率调制(PFM)模式,减少开关损耗,提升效率。

    总结和推荐


    综上所述,ISL80030、ISL80030A、ISL80031 和 ISL80031A 系列转换器是具备高效率、紧凑封装和宽输入电压范围的优秀产品。无论是工业、医疗还是消费类应用,这些转换器都能提供可靠的电力解决方案。强烈推荐给寻求高效且紧凑型电源解决方案的工程师和技术人员。

ISL80031ADEMO1Z参数

参数
零件状态 在售

ISL80031ADEMO1Z厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL80031ADEMO1Z数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 评估、开发板开发工具 RENESAS ELECTRONICS ISL80031ADEMO1Z ISL80031ADEMO1Z数据手册

ISL80031ADEMO1Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
