F2977EVBI

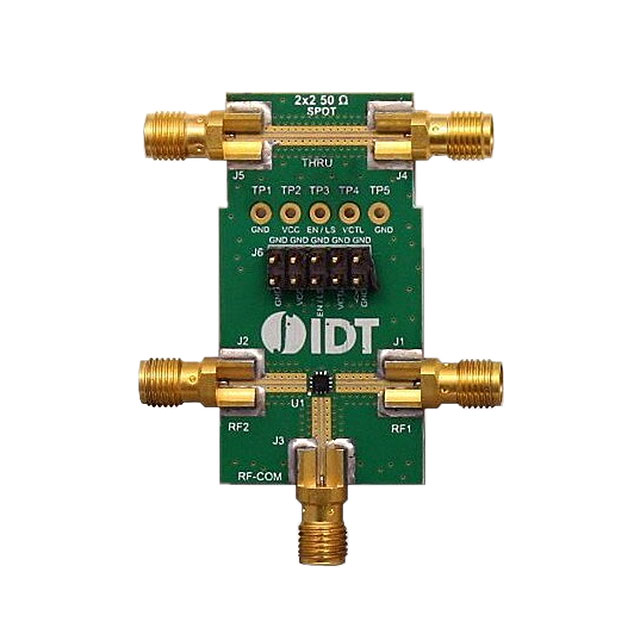

产品描述: 瑞萨电子 无线评估套件, 评估板, 6GHz, 用于单刀双掷射频开关 F2977
供应商型号: 4099848
供应商: element14
标准整包数: 1

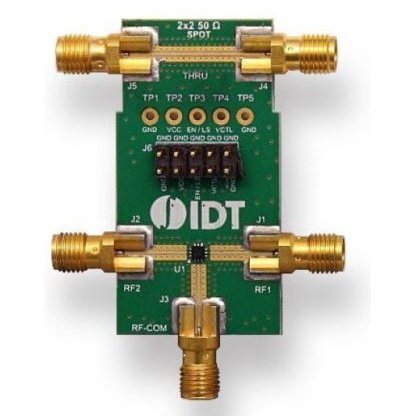

RENESAS ELECTRONICS 评估、开发板开发工具 F2977EVBI

F2977EVBI概述


    产品简介


    F2977 高线性宽带双刀双掷开关
    F2977 是一款单端口50Ω的双刀双掷(SP2T)反射射频开关,专门设计用于30MHz至6GHz的宽频率范围。它广泛应用于无线通信领域,如基站、小基站和传输/接收切换系统。F2977 支持两种控制逻辑电压:1.8V 和 3.3V,工作电压范围为+2.7V 到 +5.25V。

    技术参数


    - 工作频率范围:30MHz 至 6GHz
    - 插入损耗:
    - 2.4GHz 时:0.38dB
    - 6GHz 时:0.45dB
    - 隔离度:
    - 2.4GHz 时:39dB
    - 线性度指标:
    - 二次交调失真抑制:+125dBm(2.4GHz)
    - 三次交调失真抑制:+77dBm(2.4GHz)
    - 0.1dB 压缩点:+40dBm(2.4GHz)
    - 供电电压:+2.7V 至 +5.25V
    - 控制逻辑:1.8V 或 3.3V 兼容
    - 工作温度范围:-40°C 至 +105°C
    - 封装尺寸:2mm x 2mm,12 引脚 VFQFP-N

    产品特点和优势


    F2977 在宽带应用中表现出色,具有以下显著优势:
    - 低插入损耗:在整个频带范围内插入损耗极低,保证信号传输效率。
    - 高隔离度:提供卓越的隔离性能,减少信号串扰。
    - 低失真:提供出色的非线性度指标,适合高精度信号处理。
    - 快速切换:提供较快的开关速度,适合动态信号管理。
    - 无需外部匹配:简化电路设计,减少外围元件。

    应用案例和使用建议


    应用案例
    - 蜂窝基站(Cellular BTS)
    - 小基站(Small Cell)
    - 传输/接收切换(Transmit/Receive switching)
    - PA后切换(Post PA switching)
    - 通用应用(General Purpose)
    使用建议
    1. 电源和控制逻辑的设置:确保 VCC 电源稳定,控制逻辑信号满足电气规格要求。建议使用旁路电容器来降低噪声干扰。
    2. 安装和接地:按照推荐的布局方式连接接地引脚,以确保最佳的高频性能。特别注意暴露垫片的接地处理,以提高散热效果。
    3. 测试设置:在实验板上设置适当的外部供应和逻辑控制信号,确保开关处于预期状态。

    兼容性和支持


    F2977 与标准的 RF 设备兼容,适用于多种应用环境。集成设备技术公司(IDT)提供了详尽的技术支持和售后服务,包括电路设计指导和故障排除帮助。此外,可以获取详细的文档和应用指南,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 插入损耗高 | 检查电源稳定性,确保供电电压在规定范围内。 |
    | 开关时间长 | 确保控制逻辑信号的上升/下降沿足够快,避免信号完整性问题。 |
    | 隔离度差 | 检查周围元件的布局,尤其是接地设计,确保信号隔离效果。 |

    总结和推荐


    F2977 是一款高性能的宽带 SP2T 射频开关,特别适合于无线通信领域的各种应用。其卓越的低插入损耗、高隔离度和低失真特性使其在高端应用中表现出色。如果您正在寻找一个可靠且高效的射频开关,F2977 绝对是一个值得考虑的选择。

F2977EVBI参数

参数
长*宽*高 0mm(长度)*0mm(宽度)
零件状态 在售
包装方式 盒装
