ATA00F18-L

产品分类: DC-DC模块
产品描述: Artesyn DCDC转换器, ATA系列, 9 → 36 V 直流输入, 3.3V 直流输出, 3W
供应商型号: 454-1663-ND
供应商: Digi-Key
标准整包数: 1

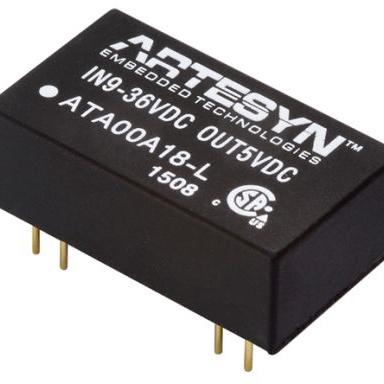

ARTESYN EMBEDDED POWER DC-DC模块 ATA00F18-L

ATA00F18-L概述

    ATA Series 电源模块技术手册

    产品简介


    ATA系列电源模块是专为工业和消费电子应用设计的小型高效电源解决方案。该系列产品具有单输出和双输出两种型号,输入电压范围宽泛(9-36Vdc或18-75Vdc),可提供多种标准输出电压(如3.3V, 5V, 12V, 15V, 24V, +/-5V, +/-12V, +/-15V)。其主要功能包括高效率、紧凑封装、宽输入电压范围及远程控制开关功能。产品广泛应用于通信设备、工业自动化系统、医疗设备、安防监控系统等领域。

    技术参数


    - 总功率: 3 W
    - 输入电压: 9-36Vdc 或 18-75Vdc
    - 输出电压和电流: 多种标准电压和电流组合
    - 效率: 最高可达80%
    - 隔离电压: 输入/输出隔离1500 Vdc
    - 远程控制开关: 支持远程ON/OFF控制
    - 输入滤波: 符合EN 55022, class A 和 FCC, level A
    - 工作温度范围: -40°C至+85°C
    - 存储温度: -50°C至+125°C
    - 湿度: 5%至95%非冷凝
    - 平均无故障时间 (MTBF): 300,000小时

    产品特点和优势


    ATA系列电源模块具有以下显著特点:
    - 紧凑封装: 超紧凑DIP和SMD封装,尺寸仅为23.8 x 13.7 x 8.0 mm,适用于空间受限的应用。
    - 高效率: 高达80%的效率,确保更低的能耗和更高的能量利用率。
    - 宽输入电压范围: 提供4:1的输入电压范围,适合不同的电源环境。
    - 安全认证: 拥有UL/cUL 60950-1和IEC/EN 60950-1安全认证,符合国际安全标准。
    - 远程控制功能: 允许用户远程控制电源模块的开关状态。
    - 坚固耐用: 能够承受极端的工作温度和湿度环境。

    应用案例和使用建议


    ATA系列电源模块在各种应用中表现出色,例如:
    - 工业自动化: 在机器人和传感器供电中表现出卓越的稳定性和可靠性。
    - 通信设备: 适用于基站和服务器的电源供应,提供稳定的电压输出。
    - 医疗设备: 由于其高可靠性和低噪声,适用于医疗成像和诊断设备。
    使用建议:
    - 选择合适的输出电压和电流: 根据负载需求选择合适的产品型号。
    - 考虑散热: 确保良好的散热环境以避免过热。
    - 遵循EMI规范: 使用适当的输入滤波器以减少电磁干扰。

    兼容性和支持


    - 兼容性: 与大多数标准电路板和连接器兼容。
    - 支持和服务: 提供3年产品质量保修,支持重新焊接过程,符合IPC/JEDEC J-STD-020D标准。
    - 全球支持: 通过官网和电子邮件获取技术支持和产品信息。

    常见问题与解决方案


    1. 电源模块无法正常启动
    - 解决方法: 检查输入电压是否在规定的范围内,确认是否有正确的接线。
    2. 输出电压不稳定
    - 解决方法: 检查负载情况,确认是否有足够的电容滤波。
    3. 噪音过大
    - 解决方法: 使用适当的滤波器和屏蔽措施以减少外部干扰。

    总结和推荐


    ATA系列电源模块以其高效率、宽输入电压范围、远程控制功能和坚固耐用的特点,成为工业和消费电子应用的理想选择。我们强烈推荐此产品,特别是对于那些需要高性能和高可靠性的应用场景。通过详细的规格和全面的技术支持,ATA系列电源模块将为您提供无与伦比的用户体验。

ATA00F18-L参数

参数
散热方式 -
最大容性负载 -
输出电流最大值 600mA
输出方式 DC-DC
转换效率 75%
输出电压 3.3V
输入电压最小值 9V
开关频率 -
输出电压组数 1
输出总功率 2W
类型 -
特性 Remote On/Off,OCP,SCP
输入电压最大值 36V
长*宽*高 23.8mm(长度)*13.7mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

ATA00F18-L厂商介绍

Artesyn Embedded Power是一家全球领先的电源解决方案提供商,专注于为通信、计算、医疗、工业和*事市场提供高质量的电源转换解决方案。公司总部位于美国亚利桑那州坦佩市,在全球拥有多个研发中心和制造基地。

Artesyn Embedded Power的主营产品分为以下几类:

1. 模块化电源:包括AC/DC、DC/DC、DC/AC等模块化电源产品,适用于各种通信设备和工业控制系统。

2. 定制电源:根据客户需求,提供定制化的电源解决方案,满足特定应用场景的需求。

3. 电源管理系统:提供电源管理系统,实现对电源设备的监控、控制和保护。

4. 电源转换器:提供各种电源转换器产品,如线性电源、开关电源等,满足不同电压和功率需求。

Artesyn Embedded Power的产品广泛应用于通信基站、数据中心、医疗设备、工业自动化、*事装备等领域。

Artesyn Embedded Power的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品。

2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。

3. 定制化服务:根据客户需求提供定制化的电源解决方案,满足特定应用场景的需求。

4. 全球布局:在全球拥有多个研发中心和制造基地,为客户提供快速响应和本地化服务。

ATA00F18-L数据手册

厂牌 PDF简要描述 下载
ARTESYN EMBEDDED POWER DC-DC模块 ARTESYN EMBEDDED POWER ATA00F18-L ATA00F18-L数据手册

ATA00F18-L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 20.6496 ¥ 174.4891
5+ $ 19.7309 ¥ 163.5197
10+ $ 19.579 ¥ 162.2613
25+ $ 19.2729 ¥ 159.7239
库存: 40
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 174.48
