AEE00BB36-LS

产品分类: DC-DC模块
产品描述: Artesyn DCDC转换器, AEE系列, 18 → 75 V 直流输入, ±12V 直流输出, 15W
供应商型号: AEE00BB36-LS
供应商: Master
标准整包数: 1

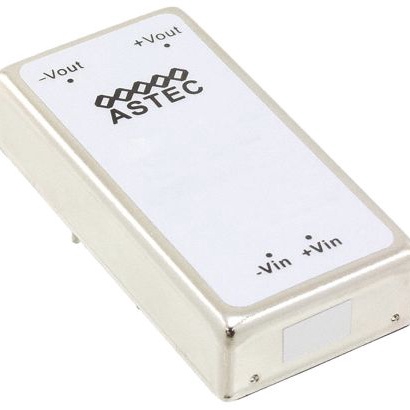

ARTESYN EMBEDDED POWER DC-DC模块 AEE00BB36-LS

AEE00BB36-LS概述

    AEE Series 15W Power Supply: 技术手册解析

    1. 产品简介


    AEE系列电源供应器是Artesyn Embedded Technologies设计的一种高效能产品,能够提供15瓦特的总功率输出。该系列产品采用单路或多路输出设计,适用于广泛的应用场景。它具有封装保护、高输入电压范围(4:1)、紧凑尺寸(1英寸 x 2英寸)及电气隔离等独特特性,能够确保其在各种环境下的稳定性和可靠性。

    2. 技术参数


    - 总功率:15瓦
    - 输入电压:12V、24V 或 48V
    - 输出:单路或双路输出
    - 输入范围:9到36VDC;18到75VDC
    - 效率:84% @ 12V 输出
    - 电压容差:±2.0%
    - 线性调节率:±0.5%
    - 负载调节率:单输出±1.0%,双输出待定
    - 噪声/纹波:3.3V时100mV,5.0V时100mV,12V时120mV,15V时120mV
    - 短路保护:自动重启
    - 开关频率:300KHz
    - 温度系数:±0.02 /°C
    - 电气隔离:最小1500VDC
    - 绝缘电阻:10兆欧
    - 绝缘电容:典型值1000pF
    - 工作环境温度范围:-40°C 至 +71°C(无降额)
    - 存储温度:-55°C 至 +105°C
    - 湿度:5% 至 95%(非凝结状态)
    - 平均无故障时间 (MTBF):>1百万小时
    - 安全认证:UL 60950-1,CE标志
    - 兼容性:符合RoHS标准

    3. 产品特点和优势


    - 集成封装:确保高可靠性并能承受恶劣环境条件。
    - 宽输入电压范围:支持9至75VDC的输入电压,方便不同应用场合的选择。
    - 高效率:84%的效率水平在同等产品中表现出色。
    - 多路输出:提供多种输出电压选择,适应更多需求。
    - 电气隔离:最小1500VDC的电气隔离确保了安全性。
    - 高稳定性:低噪声和低纹波,适合需要高精度的应用场合。
    - 高可靠性:>1百万小时的平均无故障时间,保证了长久的使用寿命。

    4. 应用案例和使用建议


    AEE系列适用于多种工业和商业应用,如通讯设备、数据通信、医疗仪器等。由于其宽输入电压范围和高效率,非常适合用于远程监控系统,以确保电力供应的稳定性。在使用过程中,应注意散热管理,特别是在高环境温度下,以避免过热影响设备寿命。建议根据具体应用场景选择合适的输出电压配置。

    5. 兼容性和支持


    - 兼容性:与其他电子元件兼容良好,适合大多数标准接口。
    - 支持和服务:Artesyn Embedded Technologies提供了详尽的技术支持和维修服务,用户可以随时联系当地的销售和技术支持团队获取帮助。

    6. 常见问题与解决方案


    - 问题一:电源输出不稳定。
    - 解决办法:检查输入电压是否在指定范围内,同时确认负载是否正常。
    - 问题二:设备过热。
    - 解决办法:增加散热措施,例如加装散热片或风扇。
    - 问题三:电气隔离失效。
    - 解决办法:确认输入电压和输出电压之间没有电气接触,更换可能损坏的部件。

    7. 总结和推荐


    AEE系列15瓦特电源供应器凭借其出色的性能参数和高可靠性,适用于广泛的工业应用。其宽输入电压范围、高效率、多重输出选项以及良好的电气隔离性能使其在市场上具备极强的竞争力。总体而言,我们强烈推荐这一系列的产品,特别是对那些需要高性能和可靠性的应用场合来说,AEE系列是一个非常理想的选择。

AEE00BB36-LS参数

参数
输入电压最小值 18V
输出方式 Fixed
散热方式 -
最大容性负载 -
输入电压最大值 75V
输出电流最大值 625mA,625mA
输出电压 12V
特性 SCP
类型 -
转换效率 84%
输出总功率 15W
输出电压组数 2
开关频率 300KHz
长*宽*高 50.8mm*25.4mm*11.176mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

AEE00BB36-LS厂商介绍

Artesyn Embedded Power是一家全球领先的电源解决方案提供商,专注于为通信、计算、医疗、工业和*事市场提供高质量的电源转换解决方案。公司总部位于美国亚利桑那州坦佩市,在全球拥有多个研发中心和制造基地。

Artesyn Embedded Power的主营产品分为以下几类:

1. 模块化电源:包括AC/DC、DC/DC、DC/AC等模块化电源产品,适用于各种通信设备和工业控制系统。

2. 定制电源:根据客户需求,提供定制化的电源解决方案,满足特定应用场景的需求。

3. 电源管理系统:提供电源管理系统,实现对电源设备的监控、控制和保护。

4. 电源转换器:提供各种电源转换器产品,如线性电源、开关电源等,满足不同电压和功率需求。

Artesyn Embedded Power的产品广泛应用于通信基站、数据中心、医疗设备、工业自动化、*事装备等领域。

Artesyn Embedded Power的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品。

2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。

3. 定制化服务:根据客户需求提供定制化的电源解决方案,满足特定应用场景的需求。

4. 全球布局:在全球拥有多个研发中心和制造基地,为客户提供快速响应和本地化服务。

AEE00BB36-LS数据手册

厂牌 PDF简要描述 下载
ARTESYN EMBEDDED POWER DC-DC模块 ARTESYN EMBEDDED POWER AEE00BB36-LS AEE00BB36-LS数据手册

AEE00BB36-LS封装设计

查看详情并下载
Symbol
Footprint
3D Model
