ATA01F36-L

产品分类: DC-DC模块
产品描述: Artesyn DCDC转换器, ATA系列, 18 → 75 V 直流输入, 3.3V 直流输出, 4W
供应商型号: 1720220
供应商: 海外现货
标准整包数: 10

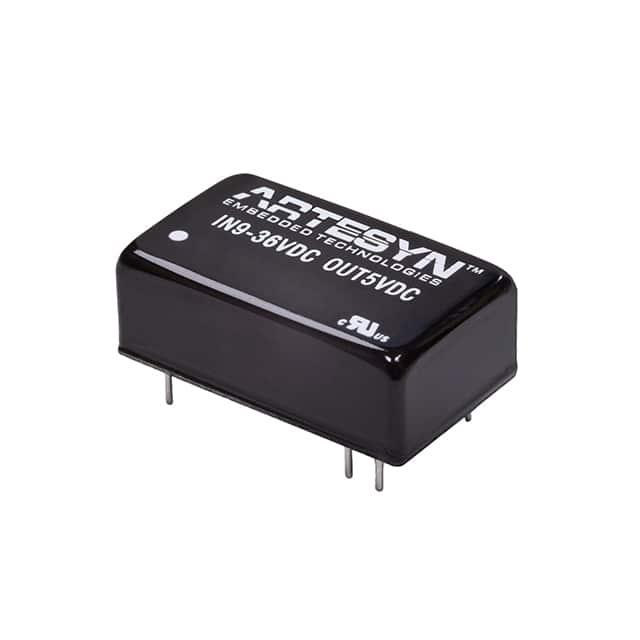

ARTESYN EMBEDDED POWER DC-DC模块 ATA01F36-L

ATA01F36-L概述

    ATA系列电子元器件技术手册解读

    产品简介


    ATA系列是Artesyn Embedded Technologies推出的一款高效紧凑型电源模块,其总功率可达6W。该系列产品设计用于多种工业和消费类应用,广泛应用于通信设备、医疗设备、嵌入式系统等领域。ATA系列通过其小巧的外形尺寸和高效率,成为现代电子产品设计的理想选择。

    技术参数


    - 输入电压: 支持9-36Vdc或18-75Vdc的宽电压范围,提供灵活的供电解决方案。
    - 输出电压: 可选单路或多路输出,具体型号根据需求提供不同输出电压(如3.3V、5V、12V、15V、24V等)。
    - 效率: 最高可达86%,具有出色的能效表现。
    - 隔离度: I/O隔离电压为1500VDC,确保了良好的电气安全性能。
    - 工作温度范围: -40°C至+85°C,适应各种严苛的工作环境。
    - 绝缘电阻与电容: 绝缘电阻高达1000Mohm,绝缘电容小于500pF。
    - 切换频率: 370KHz,保证快速响应和稳定输出。

    产品特点和优势


    ATA系列以其紧凑的设计和高性能著称,其主要特点包括:
    - 超紧凑DIP封装,体积仅为23.8 x 13.7 x 8.0毫米。
    - 高效率转换,减少能量损耗。
    - 宽输入电压范围,适用于多种电源输入条件。
    - 强大的电磁干扰抑制能力,符合EN 55022 Class A和FCC Level A标准。
    - 长期三包服务承诺及多重国际安全认证,增强了产品的可靠性。

    应用案例和使用建议


    ATA系列特别适合需要高效率和小体积的场合,例如服务器机柜、便携式医疗设备和个人电脑。对于特定的应用环境,建议在设计初期充分考虑散热方案,以最大化发挥产品的性能优势。

    兼容性和支持


    ATA系列产品与市面上大多数主流接口兼容,能够无缝集成到现有的电路板设计中。Artesyn公司提供了详尽的技术支持文档和服务热线,帮助客户解决任何技术难题。

    常见问题与解决方案


    常见的用户疑问及解答:
    - 问: 如何提高系统的稳定性?
    答: 确保所有连接正确无误,并适当增加外部滤波元件。
    - 问: 输出电压不稳定怎么办?
    答: 检查输入电压是否在规定范围内,必要时调整负载分配。

    总结和推荐


    总体而言,ATA系列凭借其卓越的技术指标和广泛的适用性,在同类产品中脱颖而出。它不仅满足了现代电子设备对小型化、高效能的需求,还提供了可靠的质量保证和支持服务。因此,强烈推荐给那些寻求高性能电源解决方案的专业人士和技术团队。欲了解更多详情,请访问官方网站或联系技术支持部门获取更多信息。

ATA01F36-L参数

参数
输入电压最小值 18V
转换效率 78%
输出方式 Fixed
输出总功率 4W
输出电流最大值 1.5A
类型 -
输出电压组数 1
输出电压 3.3V
特性 OCP,SCP,UVLO
散热方式 -
输入电压最大值 75V
最大容性负载 -
开关频率 370KHz
长*宽*高 23.8mm(长度)*13.7mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

ATA01F36-L厂商介绍

Artesyn Embedded Power是一家全球领先的电源解决方案提供商,专注于为通信、计算、医疗、工业和*事市场提供高质量的电源转换解决方案。公司总部位于美国亚利桑那州坦佩市,在全球拥有多个研发中心和制造基地。

Artesyn Embedded Power的主营产品分为以下几类:

1. 模块化电源:包括AC/DC、DC/DC、DC/AC等模块化电源产品,适用于各种通信设备和工业控制系统。

2. 定制电源:根据客户需求,提供定制化的电源解决方案,满足特定应用场景的需求。

3. 电源管理系统:提供电源管理系统,实现对电源设备的监控、控制和保护。

4. 电源转换器:提供各种电源转换器产品,如线性电源、开关电源等,满足不同电压和功率需求。

Artesyn Embedded Power的产品广泛应用于通信基站、数据中心、医疗设备、工业自动化、*事装备等领域。

Artesyn Embedded Power的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品。

2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。

3. 定制化服务:根据客户需求提供定制化的电源解决方案,满足特定应用场景的需求。

4. 全球布局:在全球拥有多个研发中心和制造基地,为客户提供快速响应和本地化服务。

ATA01F36-L数据手册

厂牌 PDF简要描述 下载
ARTESYN EMBEDDED POWER DC-DC模块 ARTESYN EMBEDDED POWER ATA01F36-L ATA01F36-L数据手册

ATA01F36-L封装设计

查看详情并下载
Symbol
Footprint
3D Model
