ATA00H18-L

产品分类: DC-DC模块
产品描述: Artesyn DCDC转换器, ATA系列, 9 → 36 V 直流输入, 24V 直流输出, 3W
供应商型号: 454-1665-ND
供应商: Digi-Key
标准整包数: 1

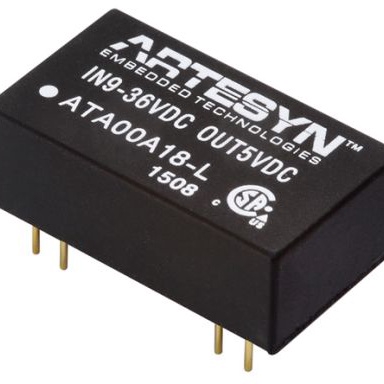

ARTESYN EMBEDDED POWER DC-DC模块 ATA00H18-L

ATA00H18-L概述

    电子元器件产品技术手册:ATA系列

    产品简介


    ATA系列是Artesyn Embedded Technologies开发的一款高效、紧凑型电源模块。它是一款以高效率和宽输入范围为主要特点的电源管理产品,广泛应用于工业控制、通信设备、医疗设备、安防系统等领域。ATA系列具备多种输出电压选项,适用于不同应用需求,同时支持单输出和双输出模式。

    技术参数


    | 参数名称 | 规格 |

    | 输入电压 | 9-36 Vdc, 18-75 Vdc |
    | 输出电流 | 600 mA至125 mA(视具体型号而定) |
    | 效率 | 最高可达80% |
    | 工作温度范围 | -40 °C至+85 °C |
    | 存储温度范围 | -50 °C至+125 °C |
    | 湿度范围 | 5%至95%(非冷凝) |
    | 隔离电压 | I/O隔离:1500 Vdc |
    | 远程开关控制 | 支持 |
    | 电磁兼容性 | EN 55022, class A, FCC, level A |
    | 安全认证 | CSA/UL/IEC/EN 60950-1 |

    产品特点和优势


    ATA系列的主要特点是其紧凑的设计和高效率。该系列产品采用了DIP和SMD封装,尺寸仅为23.8 x 13.7 x 8.0 mm(0.94 x 0.54 x 0.31英寸),非常适合空间受限的应用场景。此外,高达80%的效率和1500 Vdc的隔离电压使其成为电力系统中的理想选择。ATA系列还具有远程开关控制功能,可以实现灵活的系统管理。

    应用案例和使用建议


    ATA系列在工业自动化、通信设备、医疗设备等领域都有广泛应用。例如,在通信设备中,ATA系列可以用作电信交换机的辅助电源。针对这些应用场景,我们建议进行适当的散热设计,特别是在高功率输出情况下。此外,为了确保最佳性能,建议在组装时严格遵循IPC/JEDEC J-STD-020D标准进行焊接。

    兼容性和支持


    ATA系列与其他主流电子元器件具有良好的兼容性。Artesyn Embedded Technologies为用户提供全面的技术支持,包括产品选型指导、安装调试和技术培训等。此外,用户还可以通过官方渠道获取详细的用户手册和技术文档。

    常见问题与解决方案


    1. 问题:在高湿度环境下,ATA系列的性能是否会受到影响?
    解答:ATA系列的工作湿度范围为5%至95%(非冷凝)。如果使用环境的湿度较高,请确保良好的通风和适当防护措施。

    2. 问题:如何正确进行远程开关控制?
    解答:远程开关控制引脚位于第2针脚上,可以通过外部电路进行控制。确保外部电路的连接稳定可靠。

    总结和推荐


    综上所述,ATA系列以其高效、紧凑、安全可靠的特点在电力管理领域占据了一席之地。尤其适合对空间和效率有较高要求的应用场合。我们强烈推荐这款产品给需要高性能电源管理解决方案的用户。对于寻求专业技术支持和良好售后保障的客户,Artesyn Embedded Technologies无疑是理想的选择。

ATA00H18-L参数

参数
输出总功率 3W
输入电压最小值 9V
散热方式 -
输出电压组数 1
输出电压 24V
最大容性负载 -
转换效率 80%
类型 -
输出电流最大值 125mA
特性 Remote On/Off,OCP,SCP
输出方式 Fixed
开关频率 350KHz
输入电压最大值 36V
长*宽*高 23.8mm*13.7mm*8mm
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

ATA00H18-L厂商介绍

Artesyn Embedded Power是一家全球领先的电源解决方案提供商,专注于为通信、计算、医疗、工业和*事市场提供高质量的电源转换解决方案。公司总部位于美国亚利桑那州坦佩市,在全球拥有多个研发中心和制造基地。

Artesyn Embedded Power的主营产品分为以下几类:

1. 模块化电源:包括AC/DC、DC/DC、DC/AC等模块化电源产品,适用于各种通信设备和工业控制系统。

2. 定制电源:根据客户需求,提供定制化的电源解决方案,满足特定应用场景的需求。

3. 电源管理系统:提供电源管理系统,实现对电源设备的监控、控制和保护。

4. 电源转换器:提供各种电源转换器产品,如线性电源、开关电源等,满足不同电压和功率需求。

Artesyn Embedded Power的产品广泛应用于通信基站、数据中心、医疗设备、工业自动化、*事装备等领域。

Artesyn Embedded Power的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品。

2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。

3. 定制化服务:根据客户需求提供定制化的电源解决方案,满足特定应用场景的需求。

4. 全球布局:在全球拥有多个研发中心和制造基地,为客户提供快速响应和本地化服务。

ATA00H18-L数据手册

厂牌 PDF简要描述 下载
ARTESYN EMBEDDED POWER DC-DC模块 ARTESYN EMBEDDED POWER ATA00H18-L ATA00H18-L数据手册

ATA00H18-L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.47 ¥ 139.1715
5+ $ 15.7414 ¥ 130.4572
10+ $ 15.6218 ¥ 129.466
25+ $ 15.3812 ¥ 127.4716
50+ $ 14.9005 ¥ 123.4879
100+ $ 13.4585 ¥ 111.5376
250+ $ 13.2182 ¥ 109.5461
500+ $ 12.9779 ¥ 107.5544
库存: 16
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 139.17
