EVWAE4001B14

产品分类: 位置传感器
厂牌: PANASONIC
产品描述: Panasonic 位移传感器, 5 V
供应商型号: UA-EVWAE4001B14
供应商: 海外现货
标准整包数: 1500

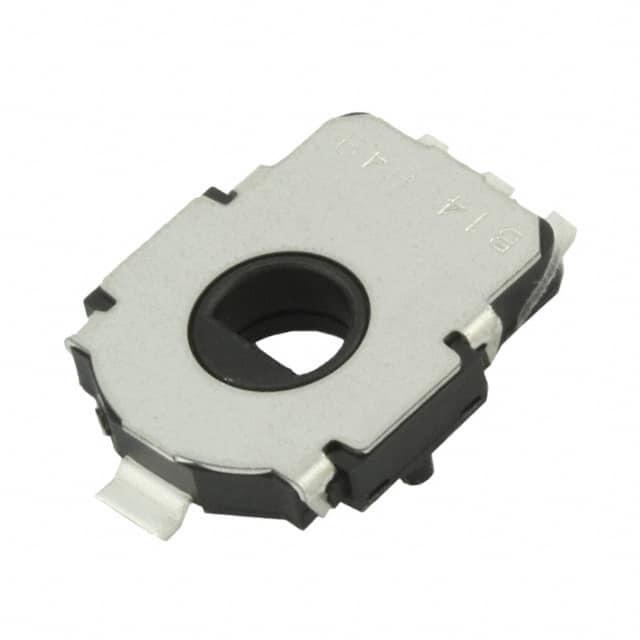

PANASONIC 位置传感器 EVWAE4001B14

EVWAE4001B14概述

    电子元器件技术手册解析:Panasonic EVWAE/D 位置传感器

    产品简介


    Panasonic EVWAE/D 是一种用于检测旋转轴角度的位置传感器。该传感器采用紧凑设计,具有低轮廓(H=2.2mm)的特点,适合安装在空间有限的应用环境中。它的主要功能是检测各种控制单元、机器人关节及空调风门的角度变化,适用于广泛的工业应用。

    技术参数


    | 参数 | 规格 |

    | 功率 | 0.05W |
    | 工作电压 | 5V |
    | 额定操作力 | 最大3mN·m |
    | 总电阻 | 5kΩ±30%,10kΩ±30% |
    | 线性度 | ±2%最大 |
    | 最小包装数量 | 6,000个(盒装),1,500个(卷带装) |
    | 操作寿命 | 至少100万次循环(±30°范围内) |
    | 输出角度范围 | 最大可达343° |
    | 安装类型 | 表面贴装(SMDs) |

    产品特点和优势


    1. 低轮廓设计:适合狭小空间安装。
    2. 高耐久性:操作寿命长达100万次循环。
    3. 宽广输出角度:最大可达343°,能够满足多种应用需求。
    4. 高线性度:±2%的最大线性误差,确保测量精度。
    5. 广泛适用性:适用于机器人、空调控制系统等多种场合。

    应用案例和使用建议


    1. 机器人关节检测:可用于机器人手臂的关节位置监测,提高机器人的灵活性和精度。
    2. 空调风门控制:可用于调节空调风门的角度,以适应不同的室内温度需求。
    3. 车辆控制单元:可用于汽车内部的各种控制单元,如方向盘转角检测等。
    使用建议:
    - 在安装过程中,确保操作力不超过3mN·m,避免对传感器造成损害。
    - 定期检查传感器的工作状态,特别是在线性度方面,以确保其精度不受影响。

    兼容性和支持


    该传感器支持表面贴装(SMDs),可以方便地集成到现代电子设备中。Panasonic 提供技术支持和售后服务,建议在使用前咨询工厂获取最新的技术规格。

    常见问题与解决方案


    1. Q: 如何判断传感器是否损坏?
    - A: 使用万用表测试总电阻是否在规定范围内(5kΩ±30%,10kΩ±30%)。
    2. Q: 操作力过大如何处理?
    - A: 调整安装过程,避免过度施加压力。如果有必要,考虑增加支撑或缓冲结构。
    3. Q: 传感器读数不稳定怎么办?
    - A: 检查接线和连接是否正确,确保电压稳定,并定期进行校准。

    总结和推荐


    Panasonic EVWAE/D 位置传感器凭借其紧凑的设计、高耐用性和精准的检测能力,在工业自动化和精密控制系统中表现出色。它在多个应用场景中均能发挥重要作用。因此,对于需要精确角度检测的设备制造商而言,这是一个值得推荐的产品。在购买和使用之前,务必联系厂商确认最新的技术规格,以确保最佳性能。

EVWAE4001B14参数

参数
技术 Resistive
输出类型 -
线性范围 -
电阻容差 ±30%
最小工作供电电压 -
线性度 ±2%
用于测量 旋转位置
最大工作供电电压 5V
致动器类型 Hole for Shaft
输出 电阻
旋转角 0°~343°
长*宽*高 12.65mm*10.6mm*2.2mm
通用封装 SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

EVWAE4001B14厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EVWAE4001B14数据手册

厂牌 PDF简要描述 下载
PANASONIC 位置传感器 PANASONIC EVWAE4001B14 EVWAE4001B14数据手册

EVWAE4001B14封装设计

查看详情并下载
Symbol
Footprint
3D Model
