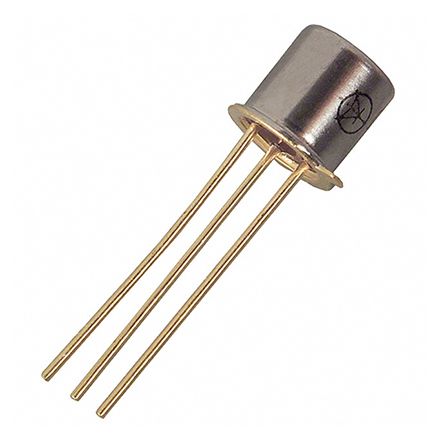

OP804SL

产品分类: 光电晶体管
厂牌: OPTEK TECHNOLOGY
产品描述: Optek 光电晶体管, 检测红外, 通孔安装
供应商型号: 365-1081-ND
供应商: Digi-Key
标准整包数: 1
OPTEK TECHNOLOGY 光电晶体管 OP804SL

OP804SL概述

    NPN Phototransistors: OP804SL, OP805SL, OP830SL, OP800WSL, OP801WSL, OP802WSL, OP830WSL

    产品简介


    NPN Phototransistors(NPN光敏晶体管)是一类具有光电转换功能的半导体器件,广泛应用于各种空间受限和恶劣环境的应用中。TT Electronics推出的这一系列NPN光敏晶体管,如OP804SL、OP805SL、OP830SL、OP800WSL、OP801WSL、OP802WSL和OP830WSL,提供了一种高可靠性的解决方案,适用于需要高功率耗散的应用场合。它们具备优异的温度适应能力,并可与特定LED(如OP130和OP230系列)机械和光谱匹配,以确保最佳性能。

    技术参数


    | 参数 | 规格 |

    | 储存温度范围 | -65°C 至 +150°C |
    | 工作温度范围 | -65°C 至 +125°C |
    | 最大集电极-基极电压 | 30 V(仅限OP800SL) |
    | 最大集电极-发射极电压 | OP800(SL, WSL):30 V
    OP830(SL, WSL):15 V |
    | 最大发射极-基极电压 | 5 V(仅限OP800(SL, WSL)) |
    | 最大发射极-集电极电压 | 5 V(所有OP800和OP830设备) |
    | 连续集电极电流 | 50 mA |
    | 焊接温度 | 260°C |
    | 功耗 | 250 mW |
    | 红外光源温度 | 2870 K |

    产品特点和优势


    - 密封TO-18封装:提供优越的环境适应能力和高功率耗散。
    - 机械和光谱匹配:与OP130和OP230系列LED配套,确保出色的性能一致性。
    - 窄角或宽角接收范围:根据应用需求选择合适的接收角度。
    - 增强的温度范围:适用于极端环境条件。

    应用案例和使用建议


    - 空间受限的应用:适用于小型化设计。
    - 恶劣环境应用:因其高可靠性和卓越的环境适应性,在工业自动化和汽车电子等领域表现出色。
    - 高功率耗散应用:可以处理较大的电流和热量,适合高负载应用场景。
    使用建议:为确保最佳性能,在使用时应注意散热,避免长时间在高温环境下工作。此外,使用过程中应遵循手册中提供的焊接和操作规范。

    兼容性和支持


    - 兼容性:该系列产品可以与多种光敏二极管和相关LED组件一起使用,形成完整的光电传感解决方案。
    - 支持:TT Electronics提供了详尽的技术文档和应用程序指南(例如AB208和AB210),同时技术支持团队随时准备解答您的疑问并提供帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接时温度过高 | 遵循手册中规定的焊接温度,不要超过260°C。 |
    | 集电极电流过大 | 检查电路连接,确保电流不超过额定值。 |
    | 温度异常导致性能下降 | 确保良好的散热措施,避免长时间高温运行。|

    总结和推荐


    总体而言,NPN光敏晶体管(OP804SL, OP805SL, OP830SL, OP800WSL, OP801WSL, OP802WSL, OP830WSL)在空间受限和恶劣环境应用中表现优异。它们的高性能和可靠性使其成为工业自动化、汽车电子和其他需要高功率耗散应用场景的理想选择。推荐使用这些产品来满足高要求的应用需求。

OP804SL参数

参数
输入类型 -
最大输出电流 -
关闭时间 -
Vce-集电极-发射极饱和电压 -
隔离电压 -
电流传输比 -
上升时间 7μs
输出类型 -
导通时间 -
下降时间 7μs
通道数 1
最大输出电压 -
Vf-正向电压 -
长*宽*高 6.86mm(高度)
通用封装 TO-18
安装方式 通孔安装

OP804SL厂商介绍

Optek Technology是一家全球领先的光电子组件和子系统制造商,专注于为工业、医疗、*事和科研等领域提供创新的光电子解决方案。公司主营产品包括光电传感器、光纤传感器、激光器、光通信模块等,广泛应用于自动化、医疗成像、环境监测、数据通信等多个领域。

Optek Technology的优势在于其强大的研发能力和对市场需求的敏锐洞察。公司不断推出创新产品,满足客户在不同应用场景下的需求。同时,Optek Technology拥有严格的质量控制体系,确保产品的可靠性和稳定性。此外,公司还提供定制化服务,根据客户需求开发特定产品,进一步增强市场竞争力。

OP804SL数据手册

厂牌 PDF简要描述 下载
OPTEK TECHNOLOGY 光电晶体管 OPTEK TECHNOLOGY OP804SL OP804SL数据手册

OP804SL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.7768 ¥ 23.2383
100+ $ 2.5896 ¥ 21.6717
250+ $ 2.4856 ¥ 20.8014
500+ $ 2.4024 ¥ 20.1051
1000+ $ 2.392 ¥ 20.0181
库存: 1484
起订量: 1 增量: 1
