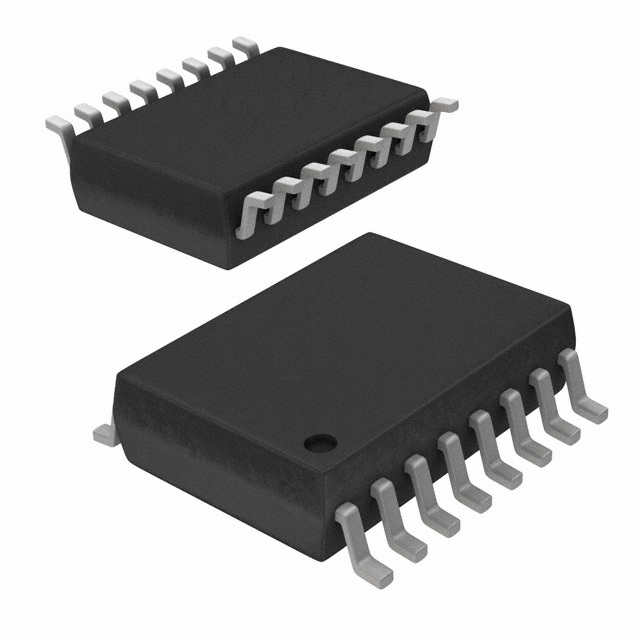

FOD8318V

产品分类: 栅极电源驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 500ns 15V 500ns,500ns 30V 500ns SO-16 贴片安装 10.3mm*7.5mm*3mm
供应商型号: 14M-FOD8318V
供应商: 云汉优选
标准整包数: 1
ON SEMICONDUCTOR 栅极电源驱动器 FOD8318V

FOD8318V概述

    FOD8318:2.5A输出电流的IGBT驱动光耦合器

    产品简介


    FOD8318是由onsemi公司生产的一款先进的IGBT(绝缘栅双极型晶体管)驱动光耦合器,可驱动大多数1200V / 150A的IGBT。这款产品专为高速开关驱动功率IGBT和MOSFET设计,适用于电机控制逆变器和高性能电力系统应用。它采用低RDS(ON) CMOS晶体管驱动IGBT,具备高噪声免疫力、快速响应时间和宽工作温度范围等特点,适用于工业逆变器、感应加热及隔离式IGBT驱动等多种应用场景。

    技术参数


    - 输出电流:高达2.5A
    - 驱动能力:针对1200V / 150A的IGBT
    - 电气特性:输入电压范围3V至5.5V;总输出电压范围15V至30V
    - 工作温度范围:-40°C至100°C
    - 安全认证:符合UL1577、DIN EN/IEC 60747-5-5标准,额定绝缘电压最高可达1414V峰峰值
    - 绝缘厚度:0.5mm
    - 绝缘距离:外部爬电距离和间隙均达8mm
    - 最大脉冲宽度:10µs,最大占空比:0.2%

    产品特点和优势


    1. 高噪声免疫性:最小共模抑制35kV/µs,适用于高压应用。
    2. 强驱动能力:提供高达2.5A的峰值输出电流,确保IGBT可靠驱动。
    3. 内置保护功能:包括主动米勒钳位、过压检测、欠压锁定(UVLO)等,有效防止故障。
    4. 宽供电电压范围:输入电压范围广,便于不同电源系统应用。
    5. 高速响应:最大传播延迟仅为250ns,确保快速驱动响应。
    6. 高集成度:单个封装内集成了驱动和反馈功能,简化设计复杂度。
    7. 安全认证:满足多种安全标准,保障设备可靠性。

    应用案例和使用建议


    - 工业逆变器:适用于需要高速切换的应用场合,如电动机调速控制。
    - 感应加热:适用于需要稳定驱动的高频加热装置。
    - 隔离式IGBT驱动:用于需要高隔离度和抗干扰性能的电力系统中。
    使用建议:
    - 确保输入和输出电压达到推荐值后再进行启动操作,以避免瞬时不稳定现象。
    - 在设计电路时,注意合理布局,避免信号线间互相干扰,特别是对于噪声敏感的部分。

    兼容性和支持


    - 该产品具有广泛的兼容性,可以与其他常见电子元器件和设备一起使用。
    - onsemi公司提供详尽的技术支持文档和应用指南,帮助用户更好地理解和使用FOD8318。

    常见问题与解决方案


    - Q1:FOD8318能否在高温环境下稳定工作?
    A1:可以。其工作温度范围为-40°C到100°C,能够适应大多数工业环境。
    - Q2:如果遇到驱动电流不足的情况怎么办?
    A2:检查输入电压是否在推荐范围内,确认是否有额外的负载影响,同时考虑增加外部驱动电路。
    - Q3:产品出现故障后如何复位?
    A3:通过手动或自动复位功能重新启动即可恢复功能。

    总结和推荐


    总体而言,FOD8318是一款高性能的IGBT驱动光耦合器,具备出色的驱动能力和多项保护功能,适用于各种高要求的电力系统和驱动应用。尽管其价格略高于普通驱动器,但从其提供的安全保护、高可靠性和易用性来看,值得推荐给寻求高性能解决方案的工程师和技术人员。

FOD8318V参数

参数
最大高压侧电压-自举 -
栅极类型 -
驱动数量 -
输入类型 -
最小工作供电电压 15V
逻辑电压 - VIL,VIH -
最大传播延迟时间 500ns,500ns
通道类型 -
驱动配置 -
下降时间 500ns
最大工作供电电压 30V
电流 - 峰值输出(灌入,拉出) -
上升时间 500ns
长*宽*高 10.3mm*7.5mm*3mm
通用封装 SO-16
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

FOD8318V厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。
