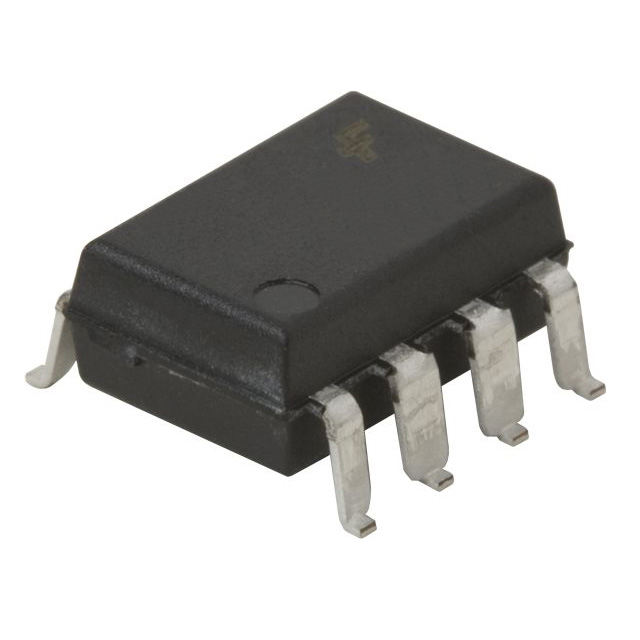

FOD3180SDV

产品分类: 栅极电源驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 75ns 10V 200ns,200ns 20V DC 55ns 8-SMD 贴片安装,黏合安装 9.91mm*6.86mm*5.08mm
供应商型号: FL-FOD3180SDV
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 栅极电源驱动器 FOD3180SDV

FOD3180SDV概述

    FOD3180 高速 MOSFET 门驱动光电耦合器技术手册

    1. 产品简介


    FOD3180 是一款高性能的高速 MOSFET 门驱动光电耦合器,专为高频驱动电源 MOSFET 而设计。它由一个铝镓砷(AlGaAs)发光二极管(LED)和一个 CMOS 检测器组成,集成有 PMOS 和 NMOS 输出功率晶体管,适用于等离子显示面板(PDP)、电机控制逆变器应用及高效率 DC/DC 转换器。

    2. 技术参数


    - 输出电流:最小峰值输出电流为 2A。
    - 工作温度范围:存储温度范围 -40°C 到 +125°C;操作温度范围 -40°C 到 +100°C。
    - 开关速度:最大切换速度为 250 kHz。
    - 传播延迟:最大传播延迟时间为 200 ns。
    - 脉冲宽度失真:典型脉冲宽度失真为 30 ns。
    - 电源电压范围:10 V 至 20 V。
    - 隔离耐压:5000 Vrms,1 分钟。
    - 下限欠压锁定保护(UVLO):具有迟滞特性。
    - 热阻系数:正向电压温度系数为 -1.5 mV/°C。

    3. 产品特点和优势


    FOD3180 具有高输出电流、快速响应和高隔离耐压等特点,使其在高频电路中表现出色。此外,该产品在 -40°C 到 +100°C 的宽温范围内均有稳定表现,非常适合恶劣环境下的应用。它的低功耗特性和出色的噪声抑制能力使其在市场上具有很高的竞争力。

    4. 应用案例和使用建议


    - 等离子显示面板:作为高速驱动器,适用于驱动大功率 MOSFET。
    - 电机控制逆变器:能够在高频情况下保持稳定的开关性能。
    - 高效率 DC/DC 转换器:通过提供快速和精确的门驱动信号,提高转换效率。
    使用建议:
    - 在使用时需注意电源电压范围和负载条件,确保输出功率不会超过额定值。
    - 建议在电路设计中添加适当的旁路电容(例如,0.1 μF),以提高系统的稳定性和可靠性。

    5. 兼容性和支持


    FOD3180 光电耦合器采用标准的 8 引脚双列直插封装,与 260°C 的回流焊工艺兼容,满足无铅焊接的要求。该产品已通过 C-UL、UL 和 VDE 认证,可广泛应用于各种工业和消费电子产品中。ON Semiconductor 提供全面的技术支持,包括在线资源和销售代表的支持。

    6. 常见问题与解决方案


    - Q: 设备在高温环境下能否正常工作?
    - A: 可以。FOD3180 的工作温度范围为 -40°C 到 +100°C,即使在极端条件下也能保持稳定的性能。
    - Q: 如何保证设备的长期可靠性?
    - A: 在选择使用条件时,应避免超出绝对最大额定值。定期检查并遵循最佳实践可以延长设备的使用寿命。

    7. 总结和推荐


    FOD3180 高速 MOSFET 门驱动光电耦合器凭借其卓越的性能和广泛的适用性,在多个领域内都有着广泛的应用前景。它在高频驱动方面的优异表现以及坚固的设计使其成为许多高要求应用的理想选择。因此,我强烈推荐这款产品用于需要高性能和高可靠性的场合。

FOD3180SDV参数

参数
输入类型 DC
逻辑电压 - VIL,VIH -
下降时间 55ns
最大高压侧电压-自举 -
上升时间 75ns
通道类型 -
电流 - 峰值输出(灌入,拉出) -
栅极类型 -
驱动配置 -
最小工作供电电压 10V
驱动数量 -
最大工作供电电压 20V
最大传播延迟时间 200ns,200ns
长*宽*高 9.91mm*6.86mm*5.08mm
通用封装 8-SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

FOD3180SDV厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FOD3180SDV数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 栅极电源驱动器 ON SEMICONDUCTOR FOD3180SDV FOD3180SDV数据手册

FOD3180SDV封装设计

查看详情并下载
Symbol
Footprint
3D Model
