首页  >  产品百科  >  FAN3227TMPX

FAN3227TMPX

产品分类: 栅极电源驱动器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 8引脚MOSFET驱动器, 18V电源, MLP封装, 全桥
供应商型号: 2083911
供应商: 海外现货
标准整包数: 1

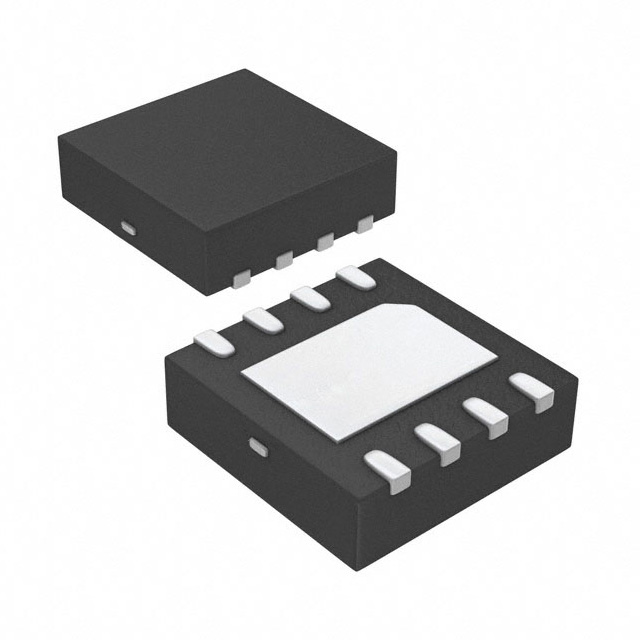

ON SEMICONDUCTOR 栅极电源驱动器 FAN3227TMPX

FAN3227TMPX概述

    FAN3226 / FAN3227 / FAN3228 / FAN3229 — 双2-A高电平侧栅极驱动器

    产品简介


    FAN3226 / FAN3227 / FAN3228 / FAN3229 是由ON Semiconductor生产的双2-A高电平侧栅极驱动器系列。这些驱动器专为低侧开关应用中的N沟道增强模式MOSFET而设计,提供高峰值电流脉冲以提高转换效率。产品广泛应用于开关电源、高效MOSFET开关、同步整流电路、DC-DC转换器、电机控制及服务器等领域。此外,F085版本已通过汽车级认证(AEC-Q100)。

    技术参数


    - 输入逻辑:TTL 或 CMOS 输入阈值
    - 工作电压范围:4.5 V 至 18 V
    - 峰值灌电流/拉电流:在VDD = 12 V时达到3 A,在VOUT = 6 V时分别达到2.4 A(灌电流)和1.6 A(拉电流)
    - 传播延迟:典型值为12 ns(上升时间),9 ns(下降时间)(1 nF负载)
    - 输出匹配延迟:两通道间延迟匹配≤ 1 ns
    - 封装形式:8引脚3x3 mm MLP 或 SOIC 封装
    - 工作温度范围:-40°C 至 +125°C
    - 热阻:MLP-8 封装下,θJA 为43°C/W,θJT 为68°C/W;SOIC-8 封装下,θJA 为89°C/W,θJT 为31°C/W

    产品特点和优势


    - 多配置选择:提供四种不同类型的双独立驱动器(倒相+使能、非倒相+使能、双输入两种封装配置)
    - 低至高的高转换速率:具备高转换速率的米勒驱动技术(MillerDrive™),以减少开关损耗
    - 内部保护机制:无输入信号时,内部电阻将驱动器关闭
    - 双通道并联能力:两个通道可以并联使用,以实现双倍电流能力

    应用案例和使用建议


    - 开关电源:这类驱动器可以被广泛用于开关电源,提高其转换效率和可靠性。建议使用适当的散热措施,确保在高电流运行时的稳定工作。
    - DC-DC转换器:在DC-DC转换器中,由于其优秀的匹配延迟特性,可以实现精准的信号控制。如果需要大功率输出,可以考虑将两个通道并联使用。

    兼容性和支持


    这些驱动器具有良好的兼容性,适用于多种电路设计。厂商提供了丰富的技术支持资源,如应用程序手册AN-6069。同时,产品符合RoHS标准,且部分产品具备绿色认证。

    常见问题与解决方案


    - 问:如何确定产品是否处于正常工作状态?
    - 答:通过检查输出引脚的状态来判断。确保VDD处于指定范围内且无外部输入信号时,输出应保持低电平。

    - 问:驱动器在高电流下能否保持稳定工作?
    - 答:通过内部保护机制和适当的散热措施可以确保驱动器在高电流条件下安全工作。务必保证散热良好,并且在设计电路时预留足够的安全裕度。

    总结和推荐


    FAN3226 / FAN3227 / FAN3228 / FAN3229系列驱动器因其高性能和广泛的适用范围,成为设计开关电源和其他应用的理想选择。其优秀的匹配延迟特性和并联使用的能力使其特别适合要求高速切换的应用场景。总体而言,我们非常推荐这一系列驱动器给需要高效率和可靠性的工程师们使用。

FAN3227TMPX参数

参数
最大工作供电电压 18V
最大高压侧电压-自举 -
逻辑电压 - VIL,VIH 800mV,2V
下降时间 9ns
最大传播延迟时间 34ns
电流 - 峰值输出(灌入,拉出) 3A,3A
上升时间 12ns
通道类型 -
栅极类型 MOSFET,N沟道
驱动数量 2
最小工作供电电压 4.5V
驱动配置 低压侧
输入类型 Non-Inverting
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 MLP-8
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

FAN3227TMPX厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FAN3227TMPX数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 栅极电源驱动器 ON SEMICONDUCTOR FAN3227TMPX FAN3227TMPX数据手册

FAN3227TMPX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 9.3411
10+ ¥ 6.7936
100+ ¥ 6.2274
500+ ¥ 6.1142
3000+ ¥ 6.1142
6000+ ¥ 6.1142
9000+ ¥ 6.1142
库存: 2920
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 9.34
直接购买
加入购物车
