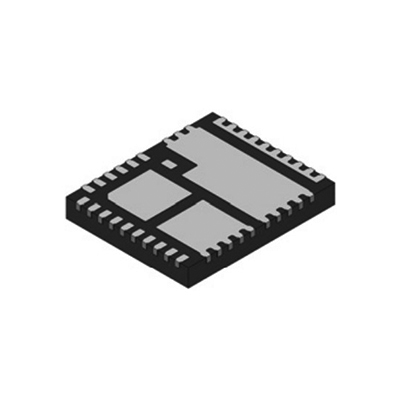

NCP303151AMNTWG

产品分类: 栅极电源驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 2 4.5V 5.5V 650mV,2.7V Non-Inverting MOSFET,N沟道 低压侧,高压侧 80A,80A PQFN-39 贴片安装,黏合安装
供应商型号: FL-NCP303151AMNTWG
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 栅极电源驱动器 NCP303151AMNTWG

NCP303151AMNTWG概述

    NCP303151A 集成驱动器与MOSFET

    产品简介


    NCP303151A 是一款集成式驱动器和功率MOSFET模块,专为高电流DC-DC降压转换器应用设计。它集成了一个高侧MOSFET和低侧MOSFET,并采用了一个优化的栅极驱动器。相比分离元件解决方案,NCP303151A 封装极大地减少了寄生效应和板载空间。

    技术参数


    - 工作电压范围: VCC、PVCC: 4.5V - 5.5V
    - 输入电压范围: VIN: 4.5V - 16V
    - 连续输出电流:
    - FSW = 1 MHz, VIN = 12 V, VOUT = 1.0 V, TA = 25°C: 45 A
    - FSW = 300 kHz, VIN = 12 V, VOUT = 1.0 V, TA = 25°C: 50 A
    - 峰值输出电流: FSW = 500 kHz, VIN = 12 V, VOUT = 1.0 V, 10 ms脉冲,周期1秒,TA = 25°C: 80 A
    - 功能操作温度范围: TJ: -40°C 至 150°C
    - 绝对最大额定值:
    - VCC, PVCC: -0.3 V 至 6 V
    - VIN: -0.3 V 至 25 V
    - VSW, PHASE (DC): -0.3 V 至 25 V
    - ESD: 2000 V (人体模型), 1000 V (充电设备模型)

    产品特点和优势


    NCP303151A 的主要优势在于其能够处理高达50A的平均电流,并且具有30V的击穿电压,确保了长期的可靠性。采用铜引线框架的5 mm x 6 mm PQFN封装提供了高性能和通用的外形尺寸。此外,它支持高达1 MHz的开关频率,兼容3.3 V或5 V的PWM输入,使其在多种应用中表现优异。它还具有零交叉检测和精确的电流监测功能,能够在3级PWM输入下正确响应。

    应用案例和使用建议


    - 桌面与笔记本微处理器: 可用于提供高效的电源管理。
    - 图形卡: 用于优化高功率GPU的应用。
    - 路由器和交换机: 适用于高密度电源转换应用。
    建议根据实际应用场景选择适当的PWM输入频率和电流,以确保最佳性能。对于复杂的系统,需要进行详细的系统仿真以验证其在实际应用中的稳定性。

    兼容性和支持


    NCP303151A 与其他电子元件具有良好的兼容性,并支持Intel® Power State 4。制造商提供了详尽的技术文档和支持服务,以帮助用户正确使用和维护产品。

    常见问题与解决方案


    - Q: 如何判断系统已准备好供电?
    - A: 在系统准备好之前,FAULT引脚将被强拉至低电平,可作为供电准备指示器。等待一段时间(例如40 μs)后,再启动系统。

    - Q: 系统在高负载情况下过热怎么办?
    - A: 使用外部散热措施并确保散热路径畅通。如果过热现象持续发生,可能需要调整PWM设置或增加冷却装置。

    总结和推荐


    综上所述,NCP303151A 在高电流DC-DC降压转换器应用中表现出色,具备可靠的性能和多样化的功能。其紧凑的封装和多功能特性使其成为众多应用的理想选择。对于追求高效能、稳定性和高集成度的用户来说,强烈推荐使用NCP303151A。

NCP303151AMNTWG参数

参数
驱动数量 2
下降时间 -
最大传播延迟时间 -
栅极类型 MOSFET,N沟道
驱动配置 低压侧,高压侧
最小工作供电电压 4.5V
最大高压侧电压-自举 -
上升时间 -
输入类型 Non-Inverting
逻辑电压 - VIL,VIH 650mV,2.7V
最大工作供电电压 5.5V
电流 - 峰值输出(灌入,拉出) 80A,80A
通道类型 -
通用封装 PQFN-39
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装
