FOD3182TSV

产品分类: 栅极电源驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 38ns 10V 210ns,210ns DC 24ns 8-SMD 贴片安装
供应商型号: AV-E-FOD3182TSV
供应商: Avnet
标准整包数: 1000

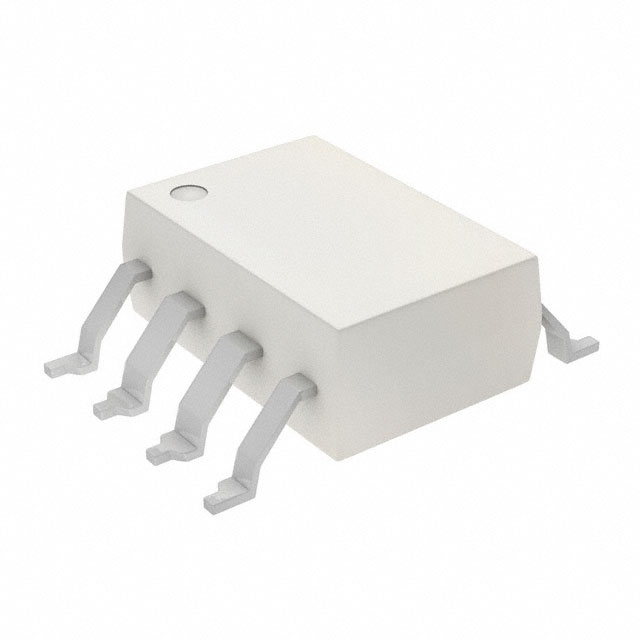

ON SEMICONDUCTOR 栅极电源驱动器 FOD3182TSV

FOD3182TSV概述

    FOD3182 高速 MOSFET 门极驱动光耦器

    产品简介


    FOD3182 是一种具有高输出电流的高速 MOSFET 门极驱动光耦器。它由一个铝镓砷化物(AlGaAs)发光二极管通过光学方式耦合到一个带 PMOS 和 NMOS 输出功率晶体管的互补金属氧化物半导体(CMOS)探测器组成。这种器件适用于等离子显示器面板(PDP)、电机控制逆变器应用以及高性能直流-直流转换器的高频驱动。它的封装形式是 8 引脚双列直插式,符合 260°C 回流工艺要求,适用于无铅焊接。

    技术参数


    - 输出电流:峰值输出电流高达 3 A
    - 开关速度:最大传播延迟为 210 ns,最大脉冲宽度失真为 65 ns
    - 输入电压范围:正向输入电压(IF)范围为 1.1 V 至 1.8 V
    - 输出电压范围:输出高电平电压(VOH)范围为 VDD - 0.5 V 至 VDD,低电平输出电压(VOL)范围为 VSS + 0.5 V
    - 工作温度范围:存储温度范围为 -40°C 至 +125°C,工作温度范围为 -40°C 至 +100°C
    - 绝缘等级:最小耐受隔离电压为 5000 Vrms,1 分钟,最大绝缘电阻为 10^11 Ω

    产品特点和优势


    - 高抗干扰性:在共模电压为 2000 V 时,共模抑制比达到 50 kV/μs
    - 宽电压范围:工作电压范围为 10 V 至 30 V,适合多种电源需求
    - 快速开关:支持高达 250 kHz 的最大切换速度
    - 安全隔离:提供 5000 Vrms 的绝缘电压,满足高压环境下的安全要求
    - 集成度高:集成了 PMOS 和 NMOS 输出功率晶体管,简化电路设计

    应用案例和使用建议


    - 等离子显示器面板:适合用于等离子显示器的高速驱动,确保高效运行
    - 电机控制逆变器:可以应用于各种电机控制逆变器系统中,提高系统的响应速度和效率
    - 电源管理:可用于各种高性能的直流-直流转换器和不间断电源系统
    使用建议:为了实现最佳性能,建议将 0.1 μF 的旁路电容连接在引脚 5 和引脚 8 之间。这有助于稳定电源电压并减少噪声干扰。

    兼容性和支持


    - 兼容性:FOD3182 支持多种封装形式,如 PDIP8 和 SMT 8 引脚封装,便于不同应用场景下的选择
    - 支持服务:提供详细的订购信息和技术支持,确保用户在使用过程中获得必要的帮助

    常见问题与解决方案


    1. 问题:输出电压不稳定
    - 解决方案:检查输入电源电压是否在规定的范围内,确认旁路电容正确连接并选择合适的值
    2. 问题:输出电流不足
    - 解决方案:确保输入电流在额定范围内,同时检查负载条件是否符合要求
    3. 问题:发热严重
    - 解决方案:增加散热措施,如使用散热片或风扇辅助散热,并确保环境温度不超出规定的工作温度范围

    总结和推荐


    FOD3182 高速 MOSFET 门极驱动光耦器凭借其出色的性能参数和广泛的应用范围,成为电力电子领域的理想选择。其高抗干扰性、快速开关能力和宽工作温度范围使其非常适合用于等离子显示器、电机控制逆变器和高性能电源管理系统。推荐使用此产品以提升系统整体性能和可靠性。

FOD3182TSV参数

参数
电流 - 峰值输出(灌入,拉出) -
通道类型 -
最大高压侧电压-自举 -
上升时间 38ns
下降时间 24ns
输入类型 DC
最小工作供电电压 10V
栅极类型 -
驱动数量 -
最大工作供电电压 -
驱动配置 -
最大传播延迟时间 210ns,210ns
逻辑电压 - VIL,VIH -
9.91mm(Max)
6.86mm(Max)
3.94mm(Max)
通用封装 8-SMD
安装方式 贴片安装
零件状态 在售
包装方式 袋装,管装

FOD3182TSV厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FOD3182TSV数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 栅极电源驱动器 ON SEMICONDUCTOR FOD3182TSV FOD3182TSV数据手册

FOD3182TSV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.9366 ¥ 8.1486
2000+ $ 0.9033 ¥ 7.8591
3000+ $ 0.8765 ¥ 7.6255
5000+ $ 0.767 ¥ 6.6731
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 8148.6
