首页  >  产品百科  >  FOD8333V

FOD8333V

产品分类: 栅极电源驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 50ns 3V 250ns,250ns 30V 50ns SO-16 贴片安装 10.3mm*7.5mm*3mm
供应商型号: 512-FOD8333V
供应商: Mouser
标准整包数: 1

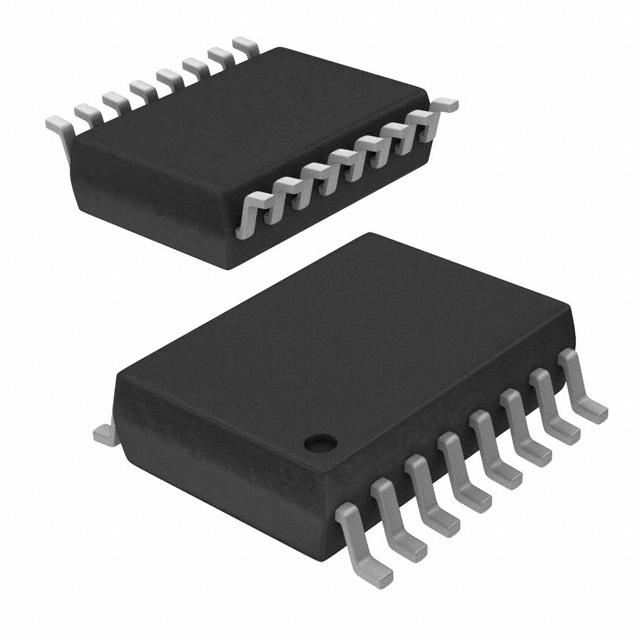

ON SEMICONDUCTOR 栅极电源驱动器 FOD8333V

FOD8333V概述


    产品简介


    FOD8333 IGBT驱动光耦合器
    产品类型:IGBT驱动光耦合器
    主要功能:适用于中功率IGBT和MOSFET的快速开关驱动,具有故障检测和保护功能。
    应用领域:广泛应用于AC和无刷直流电机驱动、工业逆变器、不间断电源(UPS)、感应加热及隔离式IGBT/功率MOSFET门极驱动等领域。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 存储温度 | -40 125 | °C |
    | 操作温度 | -40 100 | °C |
    | 结温 | -40 125 | °C |
    | 输入电流 (ON) | 7 | 16 mA |
    | 输入电压 (OFF) | -3.6 | 0.8 V |
    | 输入正向电压 | 1.10 | 1.45 | 1.80 | V |
    | 反向击穿电压 5 V |
    | 驱动输出高电平电流 | -1.0 | -2.5 A |
    | 驱动输出低电平电流 | 1 | 3 | 2.5 | A |
    | 输出供电电压 | 15 | 30 V |
    | 隔离电压 | 4,243 VRMS |
    | 绝缘电阻 1011 Ω |

    产品特点和优势


    1. 高可靠性:采用Fairchild专有的Optoplanar®共面封装技术和优化IC设计,确保高隔离度和高噪声免疫力。
    2. 自动故障重置:具备自诊断功能,在故障发生后可以自动复位,有效提高系统稳定性。
    3. 强抗噪能力:具有最小35kV/µs的共模抑制率,适用于高噪声环境。
    4. 宽范围工作电压:15V到30V的宽工作电压范围,适应多种应用需求。
    5. 快速开关速度:最大传播延迟为250ns,脉冲宽度失真为100ns,适合高速应用场合。

    应用案例和使用建议


    应用案例
    - AC和无刷直流电机驱动:适用于电机控制和驱动系统的快速响应和高精度控制。
    - 工业逆变器:提供稳定的电源转换和高效的能源管理。
    使用建议
    - 确保输入和输出电源电压在上电时达到推荐的工作电压范围,以避免瞬间不稳定。
    - 调整外部电容(CBLANK)来设置消隐时间(tBLANK),以适应不同的应用场景。

    兼容性和支持


    - 兼容性:与多数标准电源和控制电路兼容,能够方便集成到现有系统中。
    - 支持:厂商提供详尽的技术文档和支持服务,确保用户在使用过程中得到及时帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 高峰值电流不正常 | 检查输入电压和输出电压是否在推荐范围内。 |
    | 开关速度慢 | 调整外部电容(CBLANK)以优化消隐时间。 |
    | 故障复位不工作 | 检查故障检测电路是否有误,或者重新配置UVLO阈值。|

    总结和推荐


    总结:FOD8333是一款高性能的IGBT驱动光耦合器,具备高可靠性和出色的抗噪能力。它非常适合应用于电机控制、逆变器和工业自动化等领域。
    推荐:基于其卓越的性能和广泛的适用性,我们强烈推荐FOD8333用于需要高稳定性和快速响应的应用场合。

FOD8333V参数

参数
驱动数量 -
栅极类型 -
驱动配置 -
上升时间 50ns
下降时间 50ns
最大传播延迟时间 250ns,250ns
逻辑电压 - VIL,VIH -
通道类型 -
输入类型 -
电流 - 峰值输出(灌入,拉出) -
最大工作供电电压 30V
最大高压侧电压-自举 -
最小工作供电电压 3V
长*宽*高 10.3mm*7.5mm*3mm
通用封装 SO-16
安装方式 贴片安装
零件状态 在售
包装方式 管装

FOD8333V厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FOD8333V数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 栅极电源驱动器 ON SEMICONDUCTOR FOD8333V FOD8333V数据手册

FOD8333V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.1645 ¥ 60.54
10+ $ 6.831 ¥ 57.722
50+ $ 3.9528 ¥ 33.4012
100+ $ 3.7044 ¥ 31.3022
250+ $ 3.6936 ¥ 31.2109
500+ $ 2.9925 ¥ 25.2866
库存: 1220
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 60.54
