NCV57252DWR2G

产品分类: 栅极电源驱动器
厂牌: ON SEMICONDUCTOR

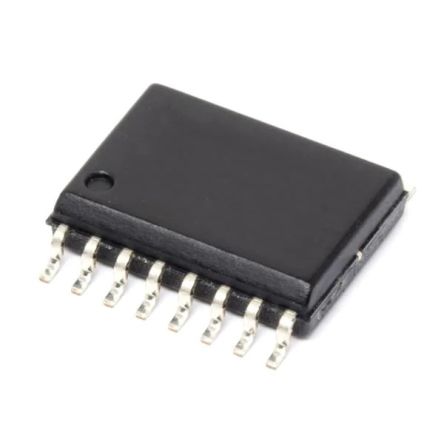

产品描述: onsemi 16引脚MOSFET驱动器, 5V电源, SOIC封装
供应商型号: 3766189
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 栅极电源驱动器 NCV57252DWR2G

NCV57252DWR2G概述

    隔离式双通道IGBT/MOSFET栅极驱动器:NCD57252

    产品简介


    NCD57252 是一种具有高电流输出特性的隔离式双通道IGBT/MOSFET栅极驱动器。该产品能够提供高达±6.5 A 的峰值输出电流,适用于各种高要求的应用场景。它支持3.3 V 到 20 V 的输入偏置电压和高达32 V 的输出偏置电压。该驱动器通过其独特的电路设计,在工业电源供应、太阳能逆变器、不间断电源(UPS)以及电动汽车充电桩等领域具有广泛应用。

    技术参数


    - 主要功能: 高电流输出、隔离式双通道IGBT/MOSFET栅极驱动
    - 技术规格:
    - 工作电压: 输入电压范围3.3 V 至 20 V;输出电压范围最高达32 V
    - 峰值输出电流: ±6.5 A(对于NCV57252/NCV57253型号); ±3.5 A(对于其他型号)
    - 绝缘电压: 2.5 kVrms 或 5 kVrms(取决于封装变体)
    - 过压保护: 支持最大2250 V 峰值电压测试
    - 死区时间控制: 可通过外部电阻配置
    - 逻辑输入电平: 3.3 V、5 V 和 15 V
    - 工作环境: 工作温度范围-40°C 至 +125°C;存储温度范围-65°C 至 +150°C

    产品特点和优势


    - 高峰值输出电流: 提供±6.5 A 或±3.5 A 的峰值输出电流,适用于需要快速开关响应的场合。
    - 高精度和快速响应: 输出端有精确的匹配和短传播延迟,确保了高效的栅极驱动。
    - 安全保护机制: 内置短路保护和紫外线低电压锁定(UVLO)功能,保证系统的安全性。
    - 兼容性强: 支持多种逻辑输入电平,适合不同类型的控制系统。

    应用案例和使用建议


    - 电动车辆充电桩: 作为充电器的一部分,利用其高电流输出和快速响应特性,实现高效的电力传输。
    - 电机控制: 在工业级电机控制单元中,用于精确控制IGBT/MOSFET的开关状态。
    - 工业电源供应: 由于其强大的隔离功能,特别适合用于工业环境中的电源系统。
    - 使用建议: 确保外部电阻的选择符合制造商的规范,以实现理想的死区时间配置。在高电流应用场合下,注意散热管理,以避免过热导致的损坏。

    兼容性和支持


    - 兼容性: 该驱动器可以与各种标准的IGBT/MOSFET门极驱动电路兼容,具有良好的市场适应性。
    - 技术支持: 供应商提供全面的技术支持服务,包括详细的用户手册、在线论坛以及直接的客户支持热线。

    常见问题与解决方案


    - 问题一: 无法正常启动
    - 解决方案: 检查所有电源电压是否在规定范围内,并且确认UVLO(Under Voltage Lockout)电路已正确设置。
    - 问题二: 输出信号异常
    - 解决方案: 检查输入信号是否符合规范,特别是逻辑电平和脉冲宽度。
    - 问题三: 过温保护触发
    - 解决方案: 增加外部散热装置,或者重新评估系统的工作负载和冷却策略。

    总结和推荐


    NCD57252 是一款专为高要求应用而设计的隔离式双通道IGBT/MOSFET栅极驱动器,具备出色的性能和稳定性。它在多个领域的应用潜力巨大,特别是在需要高电流和高可靠性的场景下。强烈推荐给寻求高效、稳定驱动解决方案的用户。

NCV57252DWR2G参数

参数
逻辑电压 - VIL,VIH -
最大传播延迟时间 -
最大工作供电电压 20V
上升时间 80ns
通道类型 -
栅极类型 -
电流 - 峰值输出(灌入,拉出) -
下降时间 80ns
输入类型 -
驱动数量 2
最大高压侧电压-自举 -
驱动配置 非反相
最小工作供电电压 2.4V
通用封装 SOIC-16
安装方式 贴片安装,黏合安装
应用等级 工业级
包装方式 卷带包装

NCV57252DWR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV57252DWR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 栅极电源驱动器 ON SEMICONDUCTOR NCV57252DWR2G NCV57252DWR2G数据手册

NCV57252DWR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 41.8524
10+ ¥ 37.4997
25+ ¥ 36.8301
100+ ¥ 36.8301
250+ ¥ 36.1605
500+ ¥ 36.1605
库存: 1471
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 41.85
