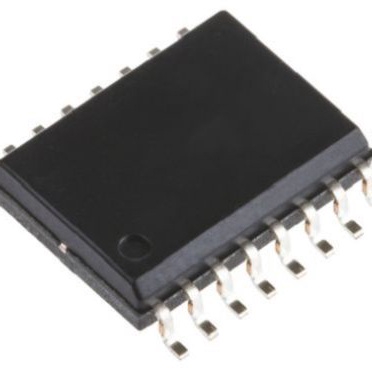

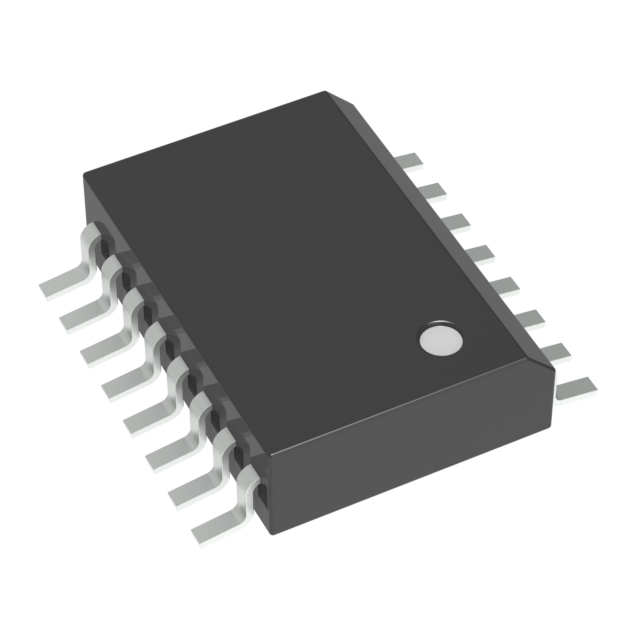

NCP51561DBDWR2G

产品分类: 栅极电源驱动器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 16引脚MOSFET驱动器, 5V电源, SOIC封装
供应商型号: NCP51561DBDWR2G
供应商: 国内现货
标准整包数: 1
ON SEMICONDUCTOR 栅极电源驱动器 NCP51561DBDWR2G

NCP51561DBDWR2G概述

    NCP51561:5 kVrms 4.5-A/9-A 隔离双通道栅极驱动器

    产品简介


    NCP51561 是一款隔离式双通道栅极驱动器,适用于快速开关以驱动功率 MOSFET 和 SiC MOSFET 功率开关。其主要功能包括提供匹配的短传播延迟,支持多种配置,如两个低侧开关、两个高侧开关或半桥驱动器,并且支持可编程死区时间。这款驱动器在电机驱动、隔离型 DC-DC 和 AC-DC 电源转换器、服务器、电信及工业基础设施、不间断电源 (UPS) 和太阳能逆变器等领域有着广泛的应用。

    技术参数


    - 峰值输出电流:源极 4.5 A,汲极 9 A
    - 输入到每个输出的内部隔离电压:5 kVrms
    - 输出工作电压:高达 1500 VDC
    - 死区时间调整功能
    - EN 引脚功能:高电平启用,低电平禁用
    - UVLO 保护:独立的欠压锁定功能
    - 典型传播延迟:36 ns,最大延迟匹配:5 ns,脉宽失真:5 ns
    - 逻辑输入模式:单模式或双模式(通过 ANB 引脚)
    - 安全特性:
    - UL1577 认证:1 分钟内 5 kVrms 绝缘测试
    - 耐受电压:8000 Vpk 强化绝缘电压
    - 其他认证:CQC、SGS FIMO

    产品特点和优势


    NCP51561 的独特之处在于其出色的传播延迟匹配、高耐压能力和独立的 UVLO 保护。这些特点使得它在高可靠性需求的应用中具有显著优势。特别是在需要高速开关和精确控制的场合,如高功率密度的电机驱动和太阳能逆变器系统,NCP51561 表现出色的稳定性和耐用性。

    应用案例和使用建议


    在电机驱动系统中,NCP51561 可以用于控制高压直流 (HVDC) 逆变器,确保电机运行的稳定性。在 UPS 和太阳能逆变器系统中,NCP51561 由于其可靠的隔离特性和高精度的控制能力,可以提高系统的整体效率和稳定性。对于工业应用,建议在设计时考虑合适的 PCB 布局,以减少电磁干扰(EMI),并合理使用旁路电容来改善电源的稳定性。

    兼容性和支持


    NCP51561 可以与其他标准的电气元件兼容,适用于多种电路板布局。制造商提供了详细的技术支持文档,包括故障排除指南和详细的安装说明。此外,用户可以通过官方网站获取最新的软件更新和技术支持信息。

    常见问题与解决方案


    1. 问:如何正确设置死区时间?
    - 答:根据应用需求选择适当的死区时间设置。通常,通过外部电阻(RDT)设置,推荐的 RDT 值在 1 kΩ 至 300 kΩ 之间。
    2. 问:如何判断驱动器是否处于正常工作状态?
    - 答:检查 UVLO 保护状态。如果系统电压低于设定阈值,则驱动器会自动进入欠压锁定状态,此时需要检查供电电压是否正常。
    3. 问:如何处理过温问题?
    - 答:确保良好的散热措施,如使用热敏电阻监测温度并在达到临界点时启动保护机制。

    总结和推荐


    总体而言,NCP51561 在可靠性、性能和灵活性方面表现出色,是许多高要求应用的理想选择。其卓越的隔离能力和出色的控制精度使其成为电机驱动、UPS 和太阳能逆变器等领域的理想解决方案。推荐在这些应用场景中采用 NCP51561,以获得最佳性能和可靠性。

NCP51561DBDWR2G参数

参数
下降时间 10ns
最小工作供电电压 3V
电流 - 峰值输出(灌入,拉出) -
逻辑电压 - VIL,VIH -
驱动配置 -
上升时间 11ns
输入类型 -
驱动数量 2
栅极类型 -
通道类型 -
最大传播延迟时间 -
最大高压侧电压-自举 -
最大工作供电电压 5V
通用封装 SOIC
安装方式 贴片安装
包装方式 卷带包装
