FOD8320R2V

产品分类: 栅极电源驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 60ns 16V 400ns,400ns 30V DC 60ns SOP-5 贴片安装,黏合安装 9.2mm*3.95mm*2.9mm
供应商型号: 512-FOD8320R2V
供应商: Mouser
标准整包数: 1
ON SEMICONDUCTOR 栅极电源驱动器 FOD8320R2V

FOD8320R2V概述

    FOD8320 高噪声抑制能力、2.5A 输出电流、栅极驱动光耦

    产品简介


    FOD8320 是一种用于驱动中功率IGBT/MOSFET的2.5A输出电流栅极驱动光耦,采用了Fairchild独有的Optoplanar®封装技术。该产品特别适用于电机控制逆变器应用和高性能电源系统中的快速开关驱动。FOD8320 具备高噪声抑制能力和出色的高电压绝缘特性,适用于交流电机驱动、无刷直流电机驱动、工业逆变器、不间断电源及感应加热等多种应用领域。

    技术参数


    - 输出电流: 2.5A(用于驱动中功率IGBT/MOSFET)
    - 工作温度范围: -40°C 至 100°C

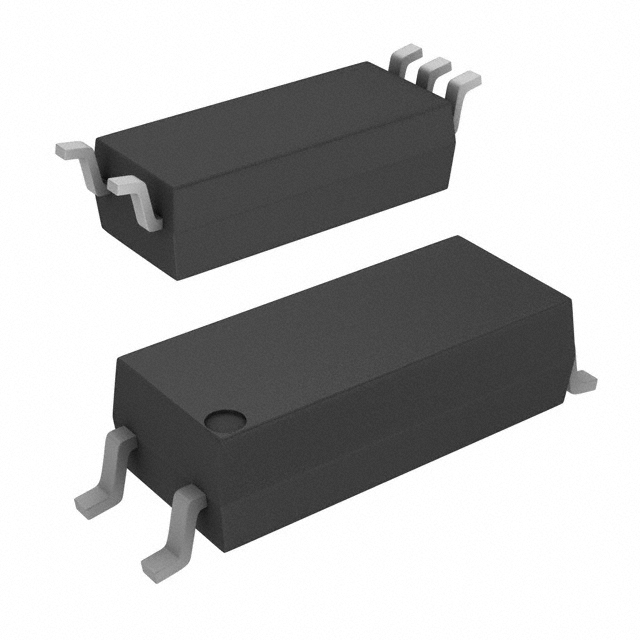

    - 封装: 宽体SOP 5针塑料封装
    - 输入电压: 0V至30V
    - 输出电压: 0V至30V
    - 输入反向击穿电压: 5V
    - 最小共模瞬态抑制: 35 kV/µs
    - 隔离电压: 最大5000VRMS
    - 隔离电阻: 1011Ω
    - 隔离电容: 1pF
    - 最大脉冲宽度失真: 100ns
    - 延时时间: 最大400ns(传播延迟)

    产品特点和优势


    1. 高可靠性: 利用Optoplanar®包装技术提供可靠且高压绝缘,内部绝缘距离达到0.5mm。
    2. 高输出电流: 可以驱动2.5A的输出电流,适用于各种中功率IGBT/MOSFET。
    3. 高速切换: 过整个操作温度范围,具有400ns的最大传播延迟和100ns的最大脉宽失真。
    4. 强抗噪能力: 具有高达35 kV/µs的共模瞬态抑制能力。
    5. 宽工作电压范围: 输入电压范围为15V至30V,输出电压范围为0V至30V。

    应用案例和使用建议


    - 应用场景: 在电动机驱动、工业逆变器、不间断电源及感应加热等领域有广泛应用。
    - 使用建议:
    - 电动机驱动: 使用时确保逆变器能够提供足够的电流,避免因电流不足导致的过热。
    - 工业逆变器: 考虑到负载变化,适当调整驱动器的增益,确保稳定运行。
    - 不间断电源: 配合高效散热装置,保证光耦长期稳定工作。

    兼容性和支持


    - 兼容性: FOD8320光耦可以与其他标准SOP 5针封装的产品兼容,可直接替换现有设计中的同类产品。
    - 支持: Fairchild提供详尽的技术文档和客户支持,帮助用户解决可能遇到的技术问题。

    常见问题与解决方案


    - Q: 在高电流情况下,输出电压不稳定。
    - A: 检查负载情况,确认负载是否过重。必要时增加散热措施或更换更大容量的光耦。
    - Q: 输出电流无法达到额定值。
    - A: 确认输入电压和电源状态。检查是否有短路或过载现象。根据需要调整外部电路配置。
    - Q: 遇到高温问题。
    - A: 加装散热片或者风扇加强散热。如果仍然存在问题,请咨询技术支持。

    总结和推荐


    FOD8320 是一款高性能的2.5A输出电流栅极驱动光耦,具有出色的抗噪能力、高压绝缘特性和高速切换性能。特别适合于各种高要求的应用场景,如电动机驱动、工业逆变器等。总体而言,推荐用户在需要高性能光耦的项目中选用FOD8320,以确保系统的稳定性和可靠性。

FOD8320R2V参数

参数
逻辑电压 - VIL,VIH -
最小工作供电电压 16V
通道类型 -
栅极类型 -
输入类型 DC
最大传播延迟时间 400ns,400ns
下降时间 60ns
驱动数量 -
最大高压侧电压-自举 -
上升时间 60ns
最大工作供电电压 30V
驱动配置 -
电流 - 峰值输出(灌入,拉出) -
长*宽*高 9.2mm*3.95mm*2.9mm
通用封装 SOP-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

FOD8320R2V厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FOD8320R2V数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 栅极电源驱动器 ON SEMICONDUCTOR FOD8320R2V FOD8320R2V数据手册

FOD8320R2V封装设计

查看详情并下载
Symbol
Footprint
3D Model
