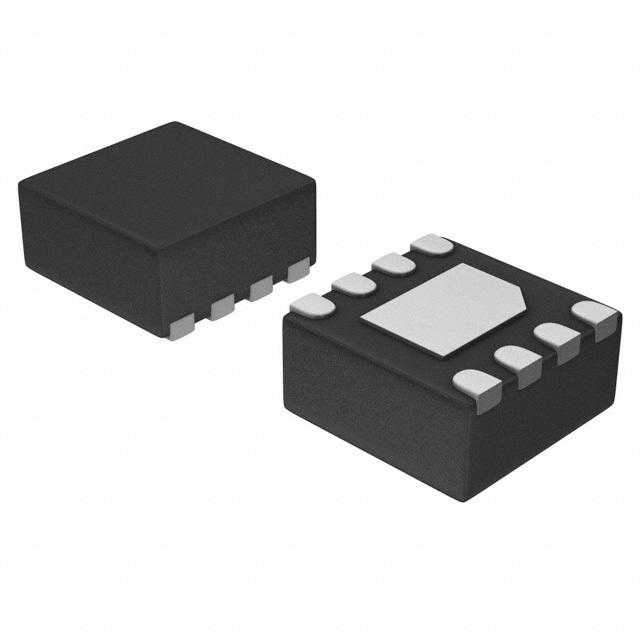

NCP81146MNTBG

产品分类: 栅极电源驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 16ns 2 4.5V 13.2V 1V,2V Non-Inverted-Phase MOSFET,N沟道 11ns 半桥 DFN 贴片安装 2mm(长度)*2mm(宽度)
供应商型号: NCP81146MNTBG
供应商: 国内现货
标准整包数: 100
ON SEMICONDUCTOR 栅极电源驱动器 NCP81146MNTBG

NCP81146MNTBG概述


    产品简介


    NCP81146 是一款高性能双通道 MOSFET 驱动器,专为同步降压转换器中高侧和低侧功率 MOSFET 的栅极驱动而设计。它适用于桌面系统电源解决方案,能够高效驱动高达 3 nF 的负载,具有 25 ns 的传播延迟和 20 ns 的开关过渡时间。NCP81146 配备了自适应反交叉导通电路和节能操作电路,确保低切换损耗和高效率运行,适合笔记本和台式系统。

    技术参数


    - 主要技术参数:
    - 主供电电压范围: 4.5 V 至 13.2 V
    - 启动阈值电压: 3.8 V 至 4.35 V
    - 欠压锁定阈值: 150 mV 至 250 mV
    - 最高耐压: BST 引脚对 GND 35 V(40 V≤50 ns)
    - 最大存储温度: -55°C 至 +150°C
    - 绝对最大输入电压: PWM 输入 6.5 V
    - 传播延迟时间: 8.0 ns 至 30 ns
    - 电气特性:
    - 工作频率: 最高可达 100 KHz
    - 正常模式电流: 10 mA
    - 低功耗模式电流: 0.5 mA 至 1.4 mA
    - 开关速度:
    - DRVH 升时间: 16 ns 至 30 ns
    - DRVH 降时间: 11 ns 至 25 ns
    - 物理特性:
    - 封装: DFN8 (2.0 x 2.0 mm, 0.5 mm 间距)
    - 热阻: RθJA = 74 °C/W
    - 封装材料: Pb-Free, Halogen Free/BFR Free 和 RoHS 合规

    产品特点和优势


    NCP81146 的关键特性包括:
    - 快速上升和下降时间:通过快速的开关性能,提高转换器的整体效率。
    - 自适应反交叉导通电路:防止两个 MOSFET 同时导通,避免短路。
    - 集成式自举二极管:简化设计,提高可靠性。
    - 热增强封装:改善散热性能,延长产品寿命。
    - 兼容多种 PWM 控制器:如 NCP6151 等,提高灵活性和适用性。

    应用案例和使用建议


    NCP81146 广泛应用于桌面系统中的电源管理,例如笔记本电脑和台式机的电源适配器。实际应用中,通过合理的 PCB 布局和布局指导,可以最大化其性能和稳定性。以下是几点使用建议:
    - 合理布线:确保 bootstrap 和 VCC 旁路电容器尽可能靠近驱动器 IC,以减少寄生效应。
    - 优化接地回路:将 GND 引脚连接到局部接地平面,提供良好的返回路径并减少地噪声。
    - 保护措施:利用故障模式检测机制(如欠压锁定)来保护电路免受异常条件的影响。

    兼容性和支持


    NCP81146 与 ON Semiconductor 的其他产品兼容,例如 NCP6151 PWM 控制器,方便系统集成。此外,制造商提供了详细的技术文档和支持,帮助用户更好地理解和使用这款产品。

    常见问题与解决方案


    - Q: 开机时无法正常启动怎么办?
    - A: 检查输入电压是否达到启动阈值(4.5 V),并确认是否存在外部电路故障。
    - Q: 开关节点出现异常时怎么处理?
    - A: 检查 PCB 布局是否有误,确认是否存在电容或电感过大引起的寄生振荡问题。

    总结和推荐


    总体来看,NCP81146 在性能、可靠性和应用广泛性方面表现出色,特别适合桌面系统中的电源转换需求。其高效率、低功耗和自适应功能使其成为电源管理的理想选择。如果您正在寻找一款性能稳定、易于集成的双通道 MOSFET 驱动器,NCP81146 将是一个值得考虑的产品。强烈推荐用于桌面系统和其他需要高效电源管理的应用场合。

NCP81146MNTBG参数

参数
通道类型 -
最大高压侧电压-自举 35
最小工作供电电压 4.5V
驱动数量 2
下降时间 11ns
输入类型 Non-Inverted-Phase
最大工作供电电压 13.2V
逻辑电压 - VIL,VIH 1V,2V
最大传播延迟时间 -
驱动配置 半桥
电流 - 峰值输出(灌入,拉出) -
上升时间 16ns
栅极类型 MOSFET,N沟道
长*宽*高 2mm(长度)*2mm(宽度)
通用封装 DFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
