NCP5359AMNR2G

产品分类: 栅极电源驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 16ns 2 10V 13.2V 1V,2V Non-Inverting MOSFET,N沟道 15ns 半桥 DFN 贴片安装,黏合安装 3mm*3mm*950μm
供应商型号: CY-NCP5359AMNR2G
供应商: Avnet
标准整包数: 1

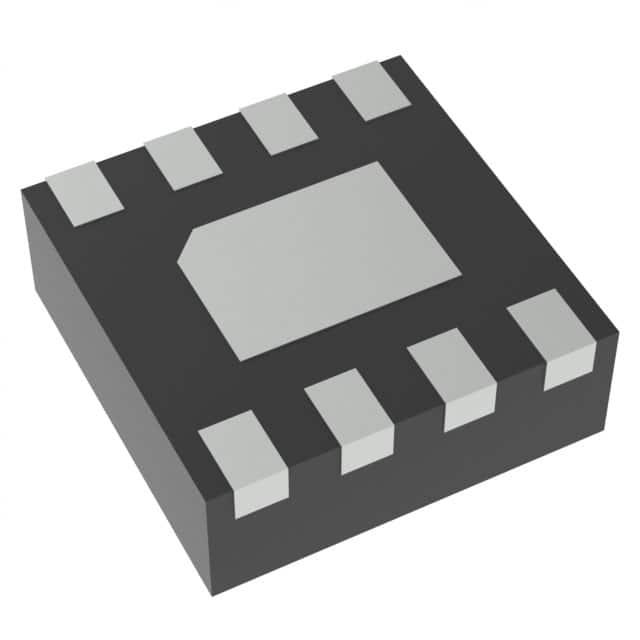

ON SEMICONDUCTOR 栅极电源驱动器 NCP5359AMNR2G

NCP5359AMNR2G概述

    NCP5359A Gate Driver for Notebook Power Systems

    1. 产品简介


    产品类型: NCP5359A是一款高性能双路MOSFET栅极驱动器,主要用于同步降压转换器中的高侧和低侧功率MOSFET驱动。它符合VRM 11.1规范,具有无铅(Pb-Free)特性,适用于桌面和笔记本系统电源解决方案。
    主要功能:
    - 支持高达3nF的负载驱动能力。
    - 快速的上升和下降时间。
    - 热关断保护。
    - 自适应非重叠电路,以减少开关损耗,提高效率。
    - 高浮动顶部驱动设计,能处理最高达35V的VBST电压。
    应用领域:
    - 电源解决方案,特别适用于桌面和笔记本系统。


    2. 技术参数


    基本参数:
    - 供应电压范围:10 V至13.2 V
    - 工作温度范围:0°C 至 +150°C
    电气特性:
    - 启动时的最小输入电压(VPOR):2.8 V
    - 开启电压(VCC):10 V 至 13.2 V
    - 关断电流(IENSINK):4.0 mA
    输出参数:
    - 上升时间(trDRVH):16 ns 至 25 ns
    - 下降时间(tfDRVH):15 ns 至 20 ns
    热特性:
    - 热关断温度(Tsd):150°C 至 170°C
    - 热关断滞回(Tsdhys):20°C

    3. 产品特点和优势


    特点:
    - 快速的上升和下降时间,提高转换效率。
    - 高浮动顶部驱动设计,可处理高达35V的VBST电压。
    - 自适应非重叠电路,减少开关损耗。
    - 包含欠压锁定功能,防止低电压下误操作。
    优势:
    - 提供更快的响应时间和更高的效率,特别适合于轻载条件下的电源系统。
    - 具备多级PWM输入功能,提高了系统的整体效率和可靠性。
    - 可与ON Semiconductor的其他控制器(如NCP5392)配合使用,提供更强大的保护功能。

    4. 应用案例和使用建议


    典型应用:
    - 案例1:笔记本电脑电源系统。NCP5359A可以在笔记本电脑电源系统中驱动MOSFET,提供高效的电能转换。
    - 案例2:台式电脑电源解决方案。NCP5359A同样适用于台式机电源,确保稳定的电力供应和高效的能量管理。
    使用建议:
    - 在布局设计时,尽量缩短驱动器与外部组件(如电容器)之间的连接线,以减少寄生电感和电容的影响。
    - 确保GND引脚直接连接到接地平面,以降低地面噪声。

    5. 兼容性和支持


    兼容性:
    - NCP5359A与ON Semiconductor的其他控制器(如NCP3418B和NCP5392)兼容,可以构建多相降压转换器系统。
    - 该器件具有双向使能引脚,可用于向控制器和其他栅极驱动器发送故障信号。
    支持:
    - 厂商提供详尽的技术文档和支持服务,包括故障排查指南和应用说明。
    - 客户可以通过ON Semiconductor的官方网站获取最新资料和升级信息。

    6. 常见问题与解决方案


    问题1: 输入电压不稳定导致驱动器故障。
    - 解决办法: 检查输入电压的稳定性,确保其在规定的范围内。如果输入电压不稳定,可能需要添加稳压电路来保证输入电压稳定。
    问题2: 输出信号异常,无法正确驱动MOSFET。
    - 解决办法: 检查驱动器的连接线是否有短路或断路的情况。此外,检查是否满足最低输入电压要求。
    问题3: 系统出现过温现象。
    - 解决办法: 确认散热措施是否到位,检查系统内部是否有过热的风险点。如果过温频繁发生,可能需要调整散热策略。

    7. 总结和推荐


    综合评估:
    - NCP5359A是一款专为笔记本和桌面系统设计的高性能双路MOSFET栅极驱动器,具有快速的上升和下降时间、自适应非重叠电路以及高浮动顶部驱动设计。
    - 其高效且可靠的性能使其成为电源解决方案的理想选择。
    推荐使用:
    - 推荐使用NCP5359A,尤其是在需要高效率和可靠性的应用中,如笔记本电脑和台式电脑的电源系统。

NCP5359AMNR2G参数

参数
通道类型 -
最小工作供电电压 10V
逻辑电压 - VIL,VIH 1V,2V
最大传播延迟时间 -
下降时间 15ns
最大工作供电电压 13.2V
栅极类型 MOSFET,N沟道
驱动配置 半桥
上升时间 16ns
驱动数量 2
电流 - 峰值输出(灌入,拉出) -
输入类型 Non-Inverting
最大高压侧电压-自举 -
长*宽*高 3mm*3mm*950μm
通用封装 DFN
安装方式 贴片安装,黏合安装
应用等级 商业级
零件状态 停产
包装方式 散装,卷带包装

NCP5359AMNR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP5359AMNR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 栅极电源驱动器 ON SEMICONDUCTOR NCP5359AMNR2G NCP5359AMNR2G数据手册

NCP5359AMNR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.1865 ¥ 1.605
1000+ $ 0.1812 ¥ 1.5314
5000+ $ 0.1812 ¥ 1.5314
库存: 54389
起订量: 624 增量: 1
交货地:
最小起订量为:500
合计: ¥ 802.5
