NCD57084DR2G

产品分类: 栅极电源驱动器
厂牌: ON SEMICONDUCTOR

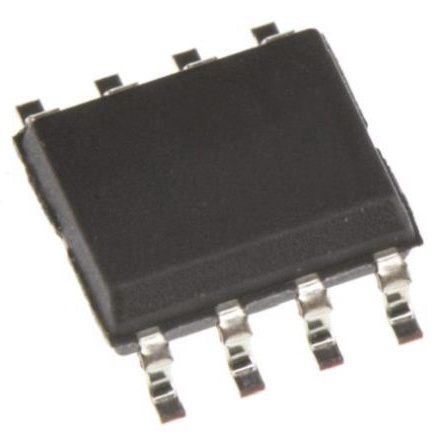

产品描述: onsemi 8引脚IGBT驱动模块, 20V电源, SOIC封装
供应商型号: 3787270
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 栅极电源驱动器 NCD57084DR2G

NCD57084DR2G概述

    # 高效隔离式IGBT栅极驱动器——NCD57084/NCD57084 技术概述

    1. 产品简介


    NCD57084/NCD57084 是一款高电流单通道隔离型IGBT栅极驱动器,专为高效能、高可靠性的高压功率应用而设计。产品采用内部2.5kVrms的电隔离结构,具有 DESAT 短路保护、软关断和故障报告功能。其紧凑的SOIC-8封装使其非常适合空间受限的应用场合。这款驱动器支持宽输入偏置电压范围(3.3V 至 20V)和高达30V的输出偏置电压,适合多种不同电源需求。
    主要功能与应用领域
    - 主要功能:高电流输出、短路保护、快速响应时间、精确匹配。
    - 应用领域:
    - 工业电机控制
    - 汽车电子
    - 不间断电源(UPS)
    - 工业电源和HVAC系统
    - 工业泵和风扇

    2. 技术参数


    以下是 NCD57084/NCD57084 的关键技术规格:
    | 参数名称 | 值 | 单位 |
    |
    | 最大峰值输出电流 | +7A / -7A | A |
    | 输出阻抗 | 低 | Ω |
    | 短传播延迟时间 | 40-90ns | ns |
    | DESAT 保护延迟 | 可编程 | ms |
    | DESAT 保护负电压范围 | -9V | V |
    | IGBT门限钳位电压 | 负载相关 | V |
    | 启动时IGBT门限拉下 | 自动 | - |
    | 软关断时间 | 1.2-3μs | μs |
    | 输入电压范围 | 3.3V-20V | V |
    | 隔离电压等级 | 2.5kVrms | V |
    | 额定工作温度 | -40℃至125℃ | ℃ |

    3. 产品特点和优势


    NCD57084/NCD57084 在工业及汽车应用中的主要优势包括:
    - 高可靠性:具备DESAT短路保护,防止IGBT过热损坏。
    - 快速响应:短传播延迟(40-90ns)确保实时控制。
    - 灵活适用性:支持广泛的输入和输出电压范围。
    - 安全性:内置2.5kVrms的电隔离设计,提供高水平的安全保障。
    - 节能高效:低功耗特性,减少能量损耗。

    4. 应用案例和使用建议


    应用案例
    1. 电动汽车驱动:利用其DESAT保护功能监控IGBT状态,防止因过流引发的短路。
    2. 工业机器人控制:快速响应时间和稳定隔离性能,适合高速动态负载调节。
    3. 不间断电源系统:配合后备电池,实现无缝切换供电,保证不间断供电。
    使用建议
    - 在设计时需确保电路板布局合理,尤其是 VDD 和 GND 间的旁路电容位置接近驱动器引脚。
    - 对于长期高温运行环境,建议选择合适的散热解决方案以维持性能。

    5. 兼容性和支持


    NCD57084/NCD57084 具有良好的兼容性,支持多类工业标准接口协议。ON Semiconductor 提供全面的技术支持文档和产品维护服务,确保客户在使用过程中无后顾之忧。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 驱动器无法正常启动 | 检查 VDD 和 VBS 电压是否满足要求 |
    | 输出信号异常 | 确认DESAT电路配置正确 |
    | 温度过高导致性能下降 | 添加散热片或改进散热设计 |

    7. 总结和推荐


    NCD57084/NCD57084 是一款性能卓越的隔离型IGBT驱动器,特别适合工业和汽车领域的高端应用。其强大的短路保护、快速响应能力和宽泛的工作范围使其成为同类产品中的佼佼者。建议在高要求场景中优先选用此款产品。
    推荐指数:★★★★★

NCD57084DR2G参数

参数
通道类型 -
栅极类型 -
上升时间 90ns
输入类型 -
下降时间 90ns
最大高压侧电压-自举 -
驱动配置 非反相
最大工作供电电压 20V
驱动数量 1
逻辑电压 - VIL,VIH -
最大传播延迟时间 -
最小工作供电电压 2.4V
电流 - 峰值输出(灌入,拉出) -
通用封装 SOIC-8
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

NCD57084DR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。
