FAN3100CMPX

产品分类: 栅极电源驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 13ns 1 4.5V 30ns 18V Inverting,Non-Inverting MOSFET,N沟道 9ns 低压侧 3A,3A MICROFET-6 贴片安装,黏合安装 2mm(长度)*2mm(宽度)
供应商型号: FAN3100CMPXTR-ND
供应商: Digi-Key
标准整包数: 3000

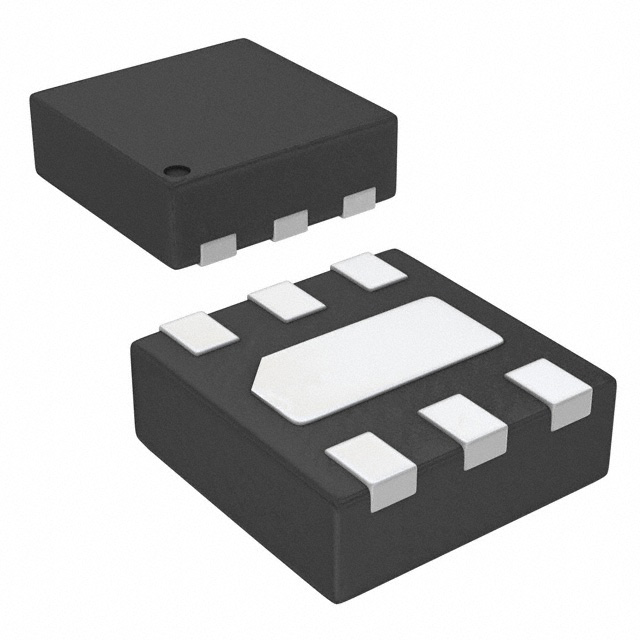

ON SEMICONDUCTOR 栅极电源驱动器 FAN3100CMPX

FAN3100CMPX概述

    FAN3100C/FAN3100T 单通道 2A 高速低侧栅极驱动器

    产品简介


    FAN3100C/FAN3100T 是一款专为在开关电源 (SMPS) 和直流到直流转换器等应用中驱动 N 沟道增强型 MOSFET 的单通道高速低侧栅极驱动器。它具有 2A 的峰值电流能力,能够提供快速的 MOSFET 开关性能,从而提高高频功率转换器设计的效率。

    技术参数


    | 参数 | 描述 |

    | 峰值吸电流/峰值源电流 | VDD = 12V 时为 3A |
    | 工作电压范围 | 4.5V 至 18V |
    | 下沉电流/源电流 | VOUT = 6V 时为 2.5A / 1.8A |
    | 双逻辑输入 | 支持非反相和反相配置,带使能功能 |
    | 内部电阻 | 若无输入信号则关闭驱动器 |
    | 典型上升时间/下降时间 | 1nF 负载下为 13ns / 9ns |
    | TTL 或 CMOS 输入阈值 | 提供选择,符合行业标准 |
    | MillerDrive™ 技术 | 优化输出阶段的峰值电流 |
    | 典型传播延迟时间 | 输入上升或下降时小于 20ns |
    | 封装 | 6 引脚 2x2 mm MLP 或 5 引脚 SOT23 |
    | 工作温度范围 | -40°C 至 125°C |

    产品特点和优势


    FAN3100C/FAN3100T 的独特之处在于其高峰值电流能力(3A)和宽工作电压范围(4.5V 到 18V),这使其非常适合于高效率的 MOSFET 开关和同步整流电路。此外,通过内部 MillerDrive™ 技术,该驱动器可以提供高效的门极驱动电流,从而最大限度地减少开关损耗并提高转换效率。内部电阻设计确保在没有外部信号时驱动器不会误操作,从而提供额外的安全保障。

    应用案例和使用建议


    FAN3100C/FAN3100T 广泛应用于各种高压和高频功率转换应用,例如开关电源、直流到直流转换器和电机控制等。在具体应用中,为了获得最佳性能,建议遵循以下几点:
    1. 保持高电流输出和电源接地路径远离逻辑输入信号和信号接地路径,以防止噪声干扰。
    2. 确保驱动器尽可能靠近负载,减少大电流信号路径中的寄生电感。
    3. 在使用面包板或非最优布局测试时,务必缩短连接线长度,以避免信号失真。

    兼容性和支持


    FAN3100C/FAN3100T 可与大多数现有的 TTL 或 CMOS 逻辑信号兼容。厂商提供了详尽的技术支持,包括产品文档和应用指南,确保用户能够顺利集成到现有系统中。

    常见问题与解决方案


    1. Q:如果 VDD 低于操作电压范围,会发生什么?
    A: 当 VDD 低于最低操作电压时,器件将启动欠压锁定(UVLO)功能,保持输出低电平,直到 VDD 达到合适的操作电压。
    2. Q:如何选择适当的旁路电容器值?
    A: 通常,应选择大于等效负载电容 20 倍的旁路电容器,即 CEQV = Qgate/VDD。如果电路噪声影响正常操作,可以考虑增加旁路电容器的值或采用两个不同值的电容器。

    总结和推荐


    总体而言,FAN3100C/FAN3100T 是一款高性能的单通道 2A 高速低侧栅极驱动器,适用于多种高压和高频功率转换应用。凭借其出色的峰值电流能力和高效开关性能,这款产品在市场上具有很强的竞争优势。强烈推荐在需要高效率和快速开关的应用中使用 FAN3100C/FAN3100T。

FAN3100CMPX参数

参数
驱动配置 低压侧
最大传播延迟时间 30ns
栅极类型 MOSFET,N沟道
通道类型 -
逻辑电压 - VIL,VIH -
驱动数量 1
电流 - 峰值输出(灌入,拉出) 3A,3A
最小工作供电电压 4.5V
下降时间 9ns
最大工作供电电压 18V
上升时间 13ns
输入类型 Inverting,Non-Inverting
最大高压侧电压-自举 -
长*宽*高 2mm(长度)*2mm(宽度)
通用封装 MICROFET-6
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

FAN3100CMPX厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FAN3100CMPX数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 栅极电源驱动器 ON SEMICONDUCTOR FAN3100CMPX FAN3100CMPX数据手册

FAN3100CMPX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.4793 ¥ 4.0109
6000+ $ 0.4452 ¥ 3.7257
9000+ $ 0.4436 ¥ 3.712
库存: 9000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 12032.7
