FAN7392MX

产品分类: 栅极电源驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 25ns 2 10V 200ns 20V 4.5V,9.5V Non-Inverting IGBT,MOSFET,N沟道 20ns 半桥 3A,3A SOIC-16 贴片安装,黏合安装 10.3mm(长度)*7.5mm(宽度)
供应商型号: FAN7392MX
供应商: 国内现货
标准整包数: 1

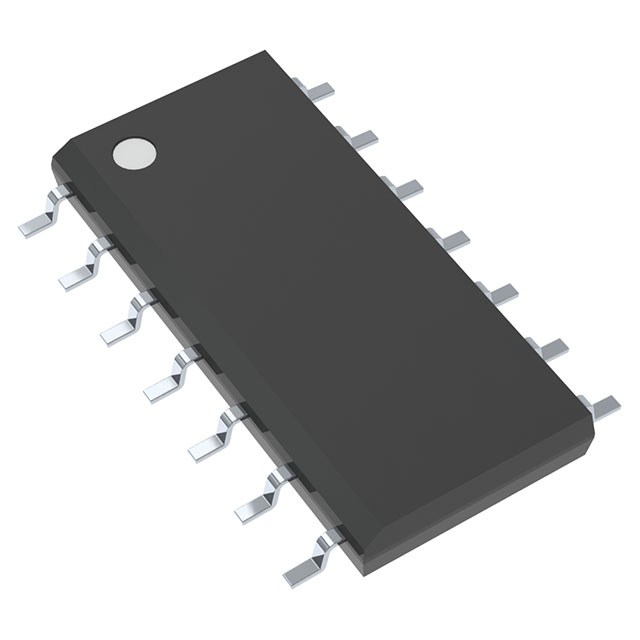

ON SEMICONDUCTOR 栅极电源驱动器 FAN7392MX

FAN7392MX概述

    高电流、高/低侧栅极驱动IC:FAN7392

    产品简介


    FAN7392是一款由ON Semiconductor生产的单片式高/低侧栅极驱动集成电路(IC),专为高达600V的工作电压下的高速MOSFET和IGBT设计。此产品拥有缓冲输出级,所有NMOS晶体管均针对高脉冲电流驱动能力和最小交叉导通进行设计。凭借ON Semiconductor的高压工艺和共模噪声抵消技术,即使在高dv/dt噪声环境下,也能确保高侧驱动器的稳定运行。

    技术参数


    | 特性 | 参数范围 |

    | 高侧浮置供电电压(VB) | -0.3 ~ 625.0V |
    | 高侧浮置偏移电压(VS) | VB - 25.0 ~ VB + 0.3V |
    | 逻辑输入电压(HIN, LIN, SD) | VSS - 0.3 ~ VDD + 0.3V |
    | 供电电压(VCC) | 10 ~ 20V |
    | 逻辑供电电压(VDD) | VSS + 3 ~ VSS + 20V |
    | 短路脉冲电流 | 2.5 ~ 3.0A |
    | 开启延迟时间(ton) | 130 ~ 180ns |
    | 关闭延迟时间(toff) | 150 ~ 200ns |
    | 关断延迟时间(tsd) | 130 ~ 180ns |

    产品特点和优势


    FAN7392的主要特点包括:
    - 具有浮置通道以实现高达600V的自举操作
    - 输出电流能力达到3A/3A
    - 包含共模dv/dt噪声抵消电路
    - 支持3.3V逻辑电平
    - 适用于广泛的逻辑电源范围(3.3V至20V)
    - 内置欠压锁定(UVLO)保护功能

    应用案例和使用建议


    FAN7392广泛应用于多种场景,如服务器电源、不间断电源(UPS)、电信系统电源和分布式电源等。其典型应用图展示了如何配置电路来实现半桥或全桥逆变器的功能。对于高频应用,建议尽量减少寄生电感的影响,例如通过紧密布局功率开关和减小走线长度来优化电路板设计。

    兼容性和支持


    该产品提供14-DIP和16-SOP两种封装形式。ON Semiconductor公司提供了详尽的技术文档和支持服务,包括产品订购信息和发货指南。

    常见问题与解决方案


    常见问题包括启动延迟时间过长、短路保护等问题。这些问题可以通过优化电路设计、合理设置参数以及确保正确使用旁路电容来解决。

    总结和推荐


    综上所述,FAN7392是一款高效可靠的高电流、高/低侧栅极驱动IC,具有出色的性能参数和强大的应用适应性。对于需要高精度和高可靠性的场合,它是一个理想的选择。推荐用户在选择此类产品时充分考虑其技术和应用特点,以确保最佳效果。

FAN7392MX参数

参数
通道类型 -
输入类型 Non-Inverting
上升时间 25ns
下降时间 20ns
最大传播延迟时间 200ns
电流 - 峰值输出(灌入,拉出) 3A,3A
逻辑电压 - VIL,VIH 4.5V,9.5V
驱动数量 2
最大工作供电电压 20V
栅极类型 IGBT,MOSFET,N沟道
最小工作供电电压 10V
驱动配置 半桥
最大高压侧电压-自举 600V
长*宽*高 10.3mm(长度)*7.5mm(宽度)
通用封装 SOIC-16
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

FAN7392MX厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FAN7392MX数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 栅极电源驱动器 ON SEMICONDUCTOR FAN7392MX FAN7392MX数据手册

FAN7392MX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 9.1879
500+ ¥ 9.0372
1000+ ¥ 8.8866
5000+ ¥ 8.736
库存: 1000
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 918.79
