FAN7385MX

产品分类: 栅极电源驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 50ns 2 10V 180ns 20V 1.3V,2.5V Non-Inverting IGBT,MOSFET,N沟道 30ns 高压侧 350mA,650mA SOP-14 贴片安装,黏合安装
供应商型号: FAN7385MX
供应商: 云汉优选
标准整包数: 3000

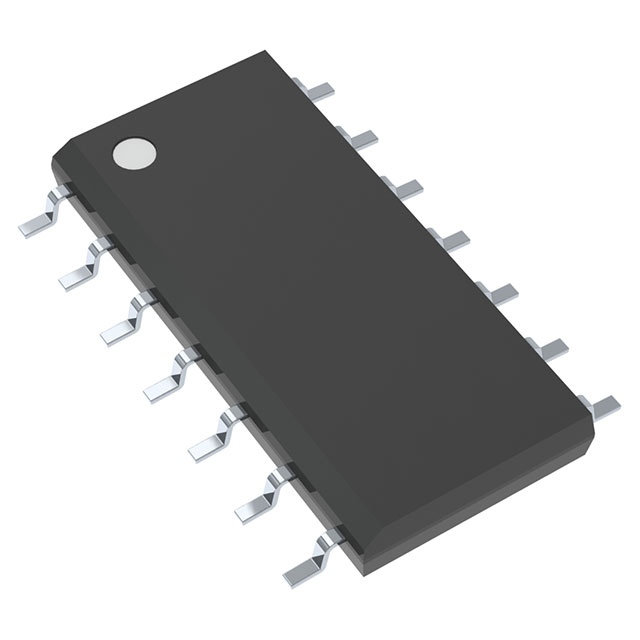

ON SEMICONDUCTOR 栅极电源驱动器 FAN7385MX

FAN7385MX概述

    FAN7385 Dual-Channel High-Side Gate-Drive IC

    1. 产品简介


    FAN7385 是一款双通道高侧栅极驱动集成电路(IC),由Fairchild Semiconductor设计制造。该芯片专为高压、高速驱动MOSFET和IGBT而设计,适用于高达+600V的工作电压。FAN7385的主要功能包括:
    - 浮动通道:支持引导操作至+600V。
    - 电流驱动能力:通常可以提供350mA的源电流和650mA的灌电流。
    - 负偏移电压范围:在VDD=VBS=15V时,允许的负VS摆动范围为-9.8V。
    - 相位一致输出:高侧输出信号与输入信号同相。
    - 电源范围:VDD与VBS供电范围为10V到20V。
    - 逻辑兼容性:兼容3.3V和5V输入逻辑信号。
    - 噪声抑制电路:内置共模dv/dt噪声消除电路。
    - 欠压锁定功能:两个通道都具备内置UVLO功能。

    2. 技术参数


    以下是FAN7385的技术规格和性能参数:
    | 参数 | 值范围 |

    | 浮动通道 | 至+600V |
    | 源电流/灌电流 | 350mA/650mA |
    | 负偏移电压范围 | -9.8V |
    | 高侧输出同相性 | 输入信号同相 |
    | VDD与VBS供电范围 | 10V至20V |
    | 逻辑兼容性 | 3.3V和5V逻辑信号 |
    | 供应电压 | 10V至25V |
    | 静态电流 | 28μA至50μA |
    | 动态电流 | 35μA至70μA |
    | 输出电压范围 | VS至VDD |
    | 工作温度范围 | -40°C至125°C |
    | 热阻 | 110°C/W |

    3. 产品特点和优势


    FAN7385在应用中表现出以下独特功能和优势:
    - 高性能驱动能力:FAN7385能够提供高源电流和高灌电流,确保高效的电力转换和开关操作。
    - 高可靠性:采用先进的电路设计和严格的质量控制,确保在高dv/dt噪声环境下稳定运行。
    - 灵活性:支持3.3V和5V逻辑信号输入,适合各种应用场景。
    - 欠压锁定功能:内置UVLO功能,防止VBS1和VBS2低于阈值电压时的误操作。

    4. 应用案例和使用建议


    FAN7385广泛应用于多种场合,包括但不限于:
    - 正常半桥和全桥驱动:用于电机控制、逆变器等领域。
    - PDP能量回收开关控制驱动:用于显示设备的能量管理。
    - 开关模式电源:用于电源转换设备。
    使用建议:
    - 布局考虑:为了实现最佳性能,需要特别注意PCB布局。确保供电电容靠近设备引脚,减少寄生电感和电阻。同时,尽量减小栅极驱动环路面积,以降低噪声耦合和发射。
    - 接地平面:避免将接地平面置于高压浮动侧下方或附近,以减少噪声耦合。

    5. 兼容性和支持


    FAN7385与多种电子元器件和系统兼容,且ON Semiconductor提供了丰富的技术支持文档和培训资源,帮助用户更好地理解和使用这款产品。

    6. 常见问题与解决方案


    根据技术手册中的常见问题,以下是几个常见的使用问题及其解决方案:
    - 问题:电源电压不稳定导致芯片损坏。
    解决方案:确保电源电压在规定范围内,并添加适当的滤波电路以保持稳定的供电。
    - 问题:噪声干扰导致系统故障。
    解决方案:在电路设计中加入共模噪声抑制电路,以减少外部噪声对系统的影响。
    - 问题:温度过高导致芯片过热。
    解决方案:增加散热片或风扇以降低工作温度,并在设计中考虑温度补偿机制。

    7. 总结和推荐


    FAN7385 双通道高侧栅极驱动IC 在电力电子转换和驱动应用中展现出卓越的性能和可靠性。它具备广泛的适用性和强大的技术支持,是电力系统中不可或缺的关键组件。强烈推荐在需要高效、可靠电力转换的应用中使用这款产品。

FAN7385MX参数

参数
驱动配置 高压侧
通道类型 -
电流 - 峰值输出(灌入,拉出) 350mA,650mA
驱动数量 2
下降时间 30ns
上升时间 50ns
最大高压侧电压-自举 600V
逻辑电压 - VIL,VIH 1.3V,2.5V
最大传播延迟时间 180ns
最小工作供电电压 10V
最大工作供电电压 20V
输入类型 Non-Inverting
栅极类型 IGBT,MOSFET,N沟道
10.3mm(Max)
5.4mm(Max)
2.1mm(Max)
通用封装 SOP-14
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

FAN7385MX厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FAN7385MX数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 栅极电源驱动器 ON SEMICONDUCTOR FAN7385MX FAN7385MX数据手册

FAN7385MX封装设计

查看详情并下载
Symbol
Footprint
3D Model
