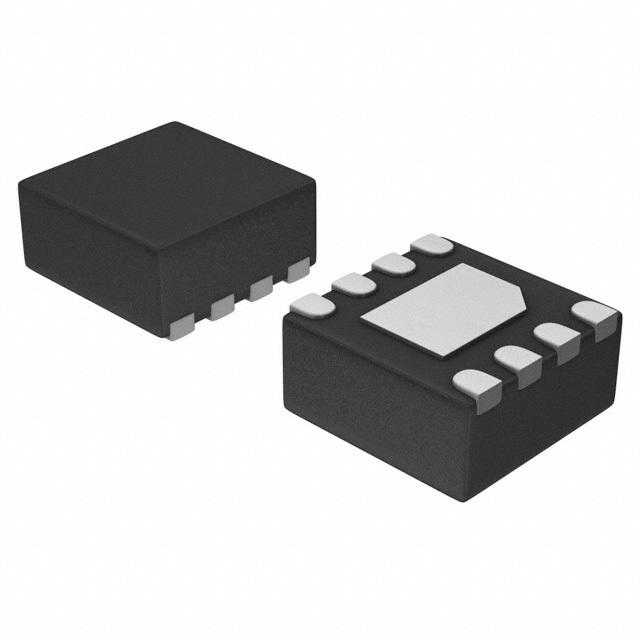

NCP81145MNTBG

产品分类: 栅极电源驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 16ns 2 4.5V 40ns 5.5V 600mV,3.3V Non-Inverted-Phase MOSFET,N沟道 11ns 半桥 DFN 贴片安装 2mm(长度)*2mm(宽度)
供应商型号: FL-NCP81145MNTBG
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 栅极电源驱动器 NCP81145MNTBG

NCP81145MNTBG概述

    # NCP81145 VR12.5 Compatible Synchronous Buck MOSFET Driver

    1. 产品简介


    基本介绍
    NCP81145是一款高性能双MOSFET门极驱动器,专为同步降压转换器中的高侧和低侧功率MOSFET门极驱动设计。它适用于笔记本系统和其他便携式设备中的电源管理解决方案。
    主要功能
    - 驱动能力:可驱动高达3 nF的负载,具有25 ns的传播延迟和20 ns的转换时间。
    - 保护功能:具备自适应反交叉传导电路,可以在轻载条件下提供节能操作。
    - 控制输入:支持零交叉检测(ZCD)功能,能够实现对低侧和高侧MOSFET的独立控制。
    - 过压欠压保护:具有低电压关断功能(UVLO),确保输出在低供电电压下处于低电平状态。
    应用领域
    - 笔记本系统的电源管理解决方案
    - 移动设备和消费电子产品中的高效能电源管理

    2. 技术参数


    | 参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 供应电压 | 运行电压 | 4.5 | 5.5 | - | V |
    | 欠压锁定阈值 | 开始阈值 | 3.8 | 4.35 | 4.5 | V |
    | 传播延迟 | 低侧驱动 | 10 | 30 | - | ns |
    | 传播延迟 | 高侧驱动 | 10 | 40 | - | ns |
    | 输出阻抗 | 低侧驱动 | 0.9 | 1.7 | - | Ω |
    | 输出阻抗 | 高侧驱动 | 0.7 | 1.7 | - | Ω |
    | 零交叉检测阈值电压 | - | -6.0 | - | mV |

    3. 产品特点和优势


    - 快速上升和下降时间:确保MOSFET开关速度更快。
    - 自适应反交叉传导电路:有效避免交叉导通现象,提高系统效率。
    - 低功耗运行:在轻负载条件下能够显著降低功耗。
    - 无铅无卤化物/溴化物材料:符合RoHS标准,环保安全。

    4. 应用案例和使用建议


    应用案例
    NCP81145常用于笔记本电脑和其他便携式设备的电源管理系统。它可以帮助系统在各种工作状态下保持高效的能量转换和传输。
    使用建议
    - 布局设计:在PCB布局时,确保将电源去耦电容放置在驱动IC附近,并且接地线连接到局部接地平面,以减少噪声。
    - 热管理:将热垫(thermal slug)连接到接地平面,以实现良好的散热效果。

    5. 兼容性和支持


    - 兼容性:可以与ON Semiconductor的NCP6131多相控制器直接接口,支持PWM信号输入。
    - 技术支持:提供多种技术支持途径,包括电话咨询、电子邮件支持等。请访问官方网站获取更多详情。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法启动 | 确认输入电压是否达到启动阈值(4.5V)。 |
    | 高频噪音 | 调整去耦电容的位置,并优化PCB布局。 |
    | 散热不良 | 确保热垫连接到接地平面,并使用合适的散热片。 |

    7. 总结和推荐


    NCP81145是一款高度集成的双MOSFET门极驱动器,具备优异的驱动能力和高效能表现。特别适用于笔记本和便携式设备中的电源管理应用。其卓越的性能和可靠性使其在市场上具有很强的竞争优势。我们强烈推荐在需要高效电源管理的系统中采用这款产品。

NCP81145MNTBG参数

参数
输入类型 Non-Inverted-Phase
通道类型 -
驱动配置 半桥
逻辑电压 - VIL,VIH 600mV,3.3V
下降时间 11ns
栅极类型 MOSFET,N沟道
驱动数量 2
上升时间 16ns
最大高压侧电压-自举 35V
最大传播延迟时间 40ns
最大工作供电电压 5.5V
电流 - 峰值输出(灌入,拉出) -
最小工作供电电压 4.5V
长*宽*高 2mm(长度)*2mm(宽度)
通用封装 DFN
安装方式 贴片安装
零件状态 在售
