NCP51810AMNTWG

产品分类: 栅极电源驱动器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 开关电源芯片, 单通道, 17 V电源, 15引脚
供应商型号: NCP51810AMNTWG
供应商: 国内现货
标准整包数: 5

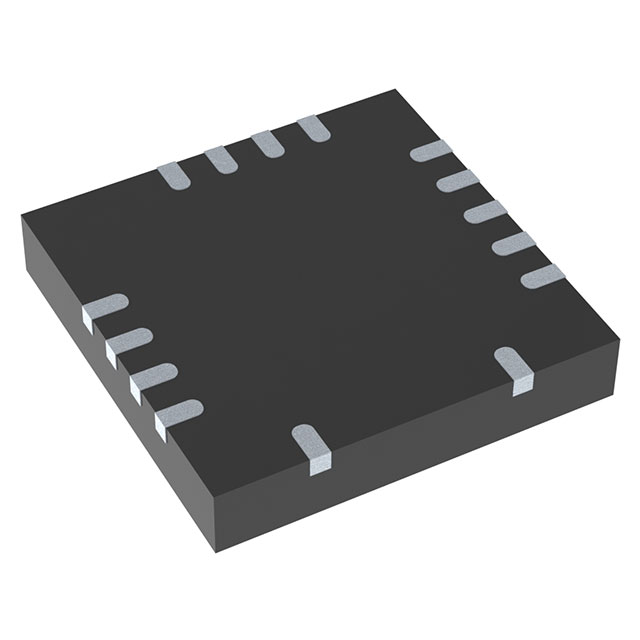

ON SEMICONDUCTOR 栅极电源驱动器 NCP51810AMNTWG

NCP51810AMNTWG概述

    高速半桥驱动器NCP51810产品技术手册

    产品简介


    NCP51810是一款专为高速驱动增强模式(e-mode)高电子迁移率晶体管(HEMT)氮化镓(GaN)功率开关而设计的高性能半桥栅极驱动器。它特别适用于中压半桥DC-DC转换器应用,能有效地应对GaN电源晶体管的栅极电压应力问题。NCP51810拥有短且匹配的传播延迟,并采用先进的电平位移技术,支持广泛的共模电压范围,确保高效、稳定的工作状态。

    技术参数


    - 工作电压范围:VDD(低侧和逻辑固定供电电压):9至17V;VSW-SGND(高侧驱动器最大直流偏置电压):-150至150V;VBST(高侧浮动供电电压):-150V至150V
    - 输出能力:HOSRC和HOSNK:1A;LOSRC和LOSNK:2A
    - 驱动器上升和下降时间:小于1ns
    - 峰值源电流:HOSRC:1.0A;LOSRC:2.0A
    - 高边浮动驱动输出电压范围:-0.3至VDDH+0.3V
    - 工作环境温度范围:-40°C至125°C
    - 传播延迟:最高延迟小于50ns;匹配延迟小于5ns
    - 热关断温度:150°C

    产品特点和优势


    - 一体化集成高边和低边驱动器,电压范围宽广。
    - 双TTL兼容施密特触发输入。
    - 源极和汲极独立调整能力。
    - 具备可编程死区控制,防止交叉导通。
    - 短而匹配的传播延迟,适合高速切换应用。
    - 保护功能全面,包括独立欠压锁定(UVLO)和热关断(TSD)。
    - 针对GaN器件优化的快速响应时间。

    应用案例和使用建议


    - NCP51810适用于多种应用,包括全桥或半桥、LLC、有源钳位反激或正激拓扑结构及同步整流器电路。
    - 在设计用于48V到12V点负载(PoL)转换器时,确保遵循推荐的应用指南以避免过电压。
    - 在使用过程中,要合理配置死区时间,以确保高效操作并避免可能的交叉导通现象。

    兼容性和支持


    - NCP51810与常见的控制器如PWM、微控制器和数字信号处理器兼容。
    - 供应商提供详尽的技术文档和支持,包括电路图和推荐的操作条件。

    常见问题与解决方案


    - Q: 如何确保在高温环境下NCP51810的可靠运行?
    A: 监控VDDUV+和VDDUV-阈值电压,确保它们处于正常范围内。如果需要,可以外部增加散热片或采用强制冷却措施。

    - Q: 在高速切换条件下,如何最小化传播延迟?
    A: 选用适当的外部旁路电容,如CVDDL、CVDDH和CVBST,同时确保它们的质量和容量符合制造商的要求。

    总结和推荐


    NCP51810作为一款针对GaN器件的专用半桥驱动器,在高效率、低延迟和高可靠性方面表现出色,非常适合应用于高功率密度的DC-DC转换器中。其广泛的支持和详细的文档使得部署变得简单快捷。强烈推荐在需要高速、高效率功率转换的项目中使用NCP51810。

NCP51810AMNTWG参数

参数
输入类型 Non-Inverting
最大工作供电电压 17V
电流 - 峰值输出(灌入,拉出) 1A,2A
通道类型 -
最大传播延迟时间 -
驱动配置 半桥
最大高压侧电压-自举 -
逻辑电压 - VIL,VIH -
栅极类型 MOSFET,N沟道
上升时间 2ns
下降时间 1.5ns
驱动数量 1
最小工作供电电压 9V
通用封装 QFN-15
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

NCP51810AMNTWG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP51810AMNTWG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 栅极电源驱动器 ON SEMICONDUCTOR NCP51810AMNTWG NCP51810AMNTWG数据手册

NCP51810AMNTWG封装设计

查看详情并下载
Symbol
Footprint
3D Model
