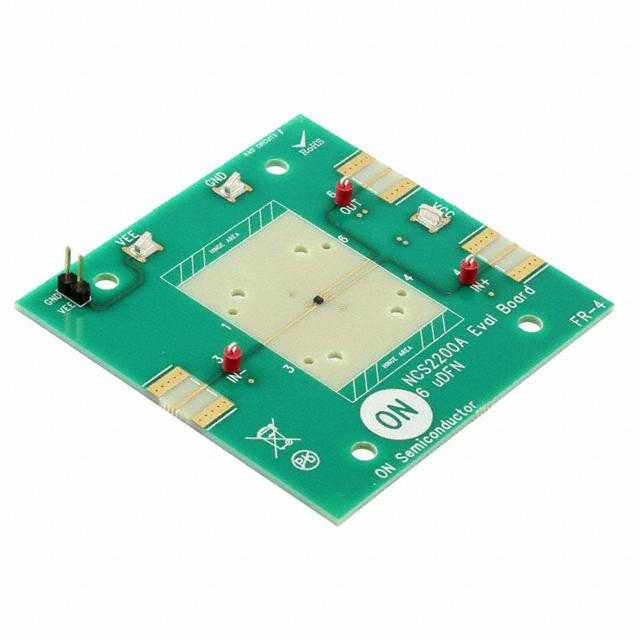

NCS2200AGEVB

厂牌: ON SEMICONDUCTOR
产品描述: NCS2200A Comparator Evaluation Board
供应商型号: NCS2200AGEVBOS-ND
供应商: Digi-Key
标准整包数: 1
ON SEMICONDUCTOR 评估、开发板开发工具 NCS2200AGEVB

NCS2200AGEVB概述


    产品简介


    产品类型与功能:
    NCS2200系列是一系列高性能比较器,可应用于0.85V至6V电压范围,具备10μA的低功耗和1μs的快速响应时间。这些器件采用互补推挽式或开漏输出结构,能够在各种环境中稳定工作,广泛用于单电池镍镉/镍氢电池供电设备及汽车领域。
    应用领域:
    - 单电池NiCd/NiMH电池供电应用
    - 汽车电子
    - 手机、智能手机
    - 报警和安全系统
    - 个人数字助理(PDA)

    技术参数


    - 输入电压范围: 0.85V 至 6.0V
    - 供电电流: 10μA
    - 过驱动输入信号无相位反转
    - 输入失调电压: 最大12mV(典型值为0mV)
    - 输出短路能力: 不受限制
    - 传播延迟: 最小0.35μs(典型值:NCS2202A)
    - 上升时间和下降时间:
    - NCS2202A: 下降时间≤22ns,上升时间≤235ns
    - NCS2200: 下降时间≤13ns,上升时间≤8ns
    - 电源抑制比 (PSRR): 45dB 至 80dB
    - 共模抑制比 (CMRR): 53dB 至 80dB
    - 工作温度范围: -40°C 至 +105°C (NCS2200),-40°C 至 +125°C (NCS2202A)
    - 封装选项:
    - SOT-23-5
    - SC70-5
    - DFN 2x2.2
    - UDFN 1.2x1.0

    产品特点和优势


    - 低功耗: 在所有输入电压范围内,NCS2200系列仅消耗10μA的供电电流,非常适合于低功耗应用。
    - 高可靠性: 可在-40°C至+125°C的宽温范围内可靠运行,适用于各种严苛的环境条件。
    - 高速响应: 最小传播延迟为0.35μs,适用于对响应速度要求高的应用。
    - 内部滞回电路: 有助于实现干净的输出切换,避免因噪声引起的误触发。
    - 兼容多种输出模式: 推挽式或开漏输出配置灵活,适合不同的电路设计需求。
    - 小型化封装: DFN 2x2.2 和 UDFN 1.2x1.0 封装可以显著减小PCB面积。

    应用案例和使用建议


    - 手机和智能电话:
    - 使用建议: 选择具有低功耗特性的NCS2200系列,以减少手机中的能耗。

    - 报警和安全系统:
    - 使用建议: 由于这些设备在宽温范围内均能稳定工作,因此特别适合用于室外或温度变化较大的环境。

    - 汽车电子:
    - 使用建议: NCV前缀的产品适用于需要特殊认证的应用,如汽车电子,确保在恶劣环境下的稳定性。

    兼容性和支持


    - 兼容性: NCS2200系列与多数标准电路设计兼容,适用于多种应用场合。
    - 支持与维护: ON Semiconductor提供详尽的技术文档和支持服务,帮助用户快速解决问题并进行产品优化。

    常见问题与解决方案


    1. Q: 设备在低温下无法正常工作?
    - A: 检查供电电压是否符合产品手册中规定的电压范围。若电压正常,则可能需要检查焊接质量或更换新的产品。
    2. Q: 输出信号不稳定?
    - A: 确认接地是否良好,并检查是否有过多的电磁干扰。此外,增加旁路电容有助于改善输出信号质量。
    3. Q: 供电电流异常?
    - A: 请检查连接线是否有损坏,或者更换新的设备以排除问题。若问题依然存在,建议联系ON Semiconductor的客服支持。

    总结和推荐


    综合评价:
    NCS2200系列以其低功耗、高可靠性、高集成度和宽温度适应性,成为市场上极具竞争力的高性能比较器。这些特点使其成为适用于多种应用场景的理想选择,特别是在需要严格控制功耗和保证可靠性的应用中。
    推荐:
    鉴于其卓越的性能表现和广泛的适用范围,我们强烈推荐NCS2200系列比较器用于各种低功耗和高性能需求的电子设备。

NCS2200AGEVB参数

参数
零件状态 在售
包装方式 散装

NCS2200AGEVB厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCS2200AGEVB数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 评估、开发板开发工具 ON SEMICONDUCTOR NCS2200AGEVB NCS2200AGEVB数据手册

NCS2200AGEVB封装设计

查看详情并下载
Symbol
Footprint
3D Model
