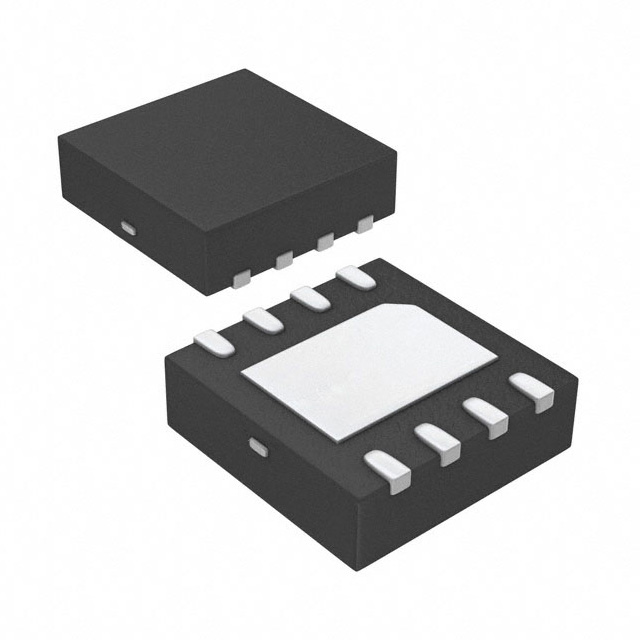

FAN3121CMPX

产品分类: 栅极电源驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 23ns 1 4.5V 28ns 18V Inverting MOSFET,N沟道 19ns 低压侧 10.6A,11.4A MLP-8 贴片安装,黏合安装 3mm(长度)*3mm(宽度)
供应商型号: CY-FAN3121CMPX
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 栅极电源驱动器 FAN3121CMPX

FAN3121CMPX概述

    FAN3121 和 FAN3122 单通道高电流低侧栅极驱动器技术手册

    产品简介


    FAN3121 和 FAN3122 是一款专为 N 沟道增强型 MOSFET 设计的单通道高电流低侧栅极驱动器。这些驱动器主要用于低侧开关应用,提供高脉冲峰值电流。FAN3121 支持反相配置,而 FAN3122 则支持非反相配置。它们具有 TTL 输入阈值(FAN312xT)或 VDD 比例 CMOS 输入阈值(FAN312xC)。内部电路还提供欠压锁定功能,确保输出保持低电平直到电源电压进入操作范围。

    技术参数


    - 输入电压范围: 4.5V 至 18V
    - 峰值电流:
    - 吸入电流:11.4A(VDD=12V)
    - 吸入/源出电流:9.7A / 7.1A(VOUT=6V)
    - 传播延迟时间:
    - 典型值:18ns 至 23ns(10nF 负载)
    - 上升/下降时间:
    - 典型值:23ns / 19ns(10nF 负载)
    - 工作温度范围: -40°C 至 +125°C
    - 封装选项:
    - 商业级:3x3mm 8 引脚 MLP 或 8 引脚 SOIC
    - 汽车级:8 引脚 SOIC(F085 版本)

    产品特点和优势


    - 行业标准引脚布局:带使能输入。
    - 高电流驱动能力:提供高达 11.4A 的峰值吸入电流。
    - 低传播延迟:典型值为 18ns 至 23ns。
    - 米勒驱动架构:提高 MOSFET 开关过程中的峰值电流。
    - 汽车级认证:符合 AEC-Q100 标准(F085 版本)。
    - 紧凑封装:提供 3x3mm MLP 或 8 引脚 SOIC 封装,适用于多种应用。

    应用案例和使用建议


    - 同步整流电路:用于提高转换效率。
    - 高效 MOSFET 开关:适用于电源管理。
    - 开关模式电源:提高电源转换效率。
    - DC-DC 转换器:实现高效的直流电压转换。
    - 电机控制:适用于电动机驱动电路。
    使用建议:
    - 在设计电路时,确保电源电压稳定在 4.5V 至 18V 范围内,以保证最佳性能。
    - 使用适当的散热措施,特别是在高电流条件下,以防止过热。
    - 在高频率应用中,考虑使用较低的传播延迟版本,以减少信号延迟。

    兼容性和支持


    - 兼容性:FAN3121 和 FAN3122 可以与其他标准 N 沟道 MOSFET 配合使用。
    - 支持:制造商提供详尽的技术文档和客户支持服务,帮助用户解决任何技术问题。

    常见问题与解决方案


    - 问题 1: 驱动器不工作。
    - 解决方案: 检查电源电压是否在 4.5V 至 18V 范围内,确认输入信号正确无误。
    - 问题 2: 输出不稳定。
    - 解决方案: 确保输入信号干净且没有噪声干扰,检查电源去耦电容是否适当。
    - 问题 3: 过热问题。
    - 解决方案: 增加散热措施,如增加散热片或改进 PCB 设计,以提高散热效果。

    总结和推荐


    FAN3121 和 FAN3122 是一款高性能的单通道高电流低侧栅极驱动器,具备出色的驱动能力和低传播延迟。其广泛的应用范围和紧凑的封装使其成为许多电源管理和电机控制应用的理想选择。对于需要高可靠性和高性能的应用场合,我们强烈推荐使用 FAN3121 和 FAN3122。

FAN3121CMPX参数

参数
最大传播延迟时间 28ns
通道类型 -
逻辑电压 - VIL,VIH -
驱动数量 1
最大工作供电电压 18V
驱动配置 低压侧
最大高压侧电压-自举 -
最小工作供电电压 4.5V
电流 - 峰值输出(灌入,拉出) 10.6A,11.4A
栅极类型 MOSFET,N沟道
输入类型 Inverting
下降时间 19ns
上升时间 23ns
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 MLP-8
安装方式 贴片安装,黏合安装
应用等级 汽车级
包装方式 卷带包装
