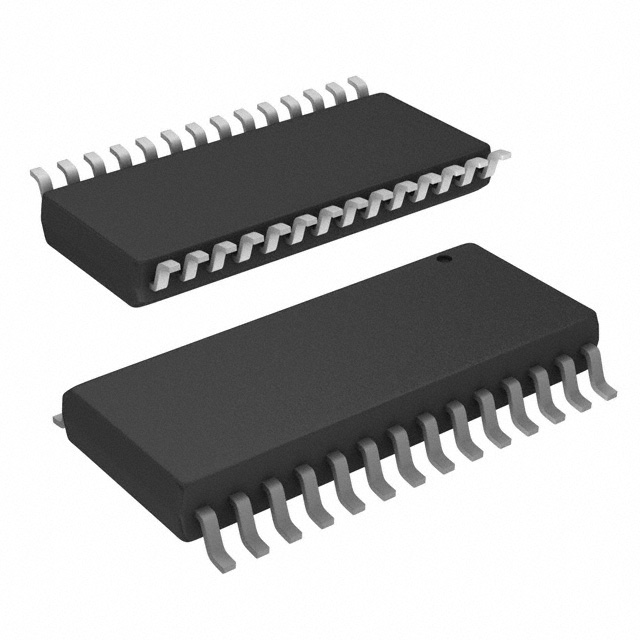

FAN73893MX

产品分类: 栅极电源驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 50ns 6 10V 20V 800mV,2.5V Inverting IGBT,MOSFET,N沟道 30ns 半桥 350mA,650mA 3-Phase SOIC-28 贴片安装,黏合安装 17.9mm(长度)*7.5mm(宽度)
供应商型号: FL-FAN73893MX
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 栅极电源驱动器 FAN73893MX

FAN73893MX概述

    FAN73893 3-Phase Half-Bridge Gate-Drive IC

    产品简介


    FAN73893 是一款由 ON Semiconductor 公司设计的单片式三相半桥栅极驱动集成电路(IC),专为高电压、高速度的应用而设计,适用于最高达到 +600V 的 MOSFET 和 IGBT 的驱动。该器件主要用于电机驱动系统中的三相半桥应用。

    技术参数


    FAN73893 主要技术参数如下:
    - 供电电压范围:VDD:10V 至 20V,VBS:10V 至 20V
    - 浮动通道最高电压:高达 +600V
    - 电流驱动能力:源电流 350mA,灌电流 650mA
    - 允许负电压摆动:可达 -9.8V
    - 过流保护:可通过外部电流感应电阻实现
    - 逻辑输入兼容性:3.3V 和 5.0V 输入逻辑兼容
    - 故障清除时间:1.30ms 至 2.35ms
    - 热阻:70°C/W

    产品特点和优势


    - 浮动通道:支持高达 +600V 的浮动通道,适用于高压环境。
    - 驱动能力:提供稳定的源电流和灌电流能力,适配于三相半桥应用。
    - 噪声消除:内置共模噪声消除电路,确保在高 dVs/dt 噪声环境下稳定运行。
    - 软关断功能:内置软关断功能,有助于减少浪涌电流,提高系统可靠性。
    - 保护机制:包括欠压锁定、互锁功能、过流保护和自动故障清除功能,确保系统安全运行。

    应用案例和使用建议


    FAN73893 主要应用于 3-Phase Motor Inverter Driver 系统,例如空调、洗衣机、冰箱和工业逆变器(如缝纫机、电动工具)等。具体应用场景如下:
    - 在 3 相无刷直流电机驱动系统中,确保输出功率和效率。
    - 在工业自动化设备中,提供高效可靠的电机驱动控制。
    使用建议:
    - 在高温环境下使用时,确保散热良好,避免因温度过高导致系统失效。
    - 配合外部电流感应电阻,可以更精准地实现过流保护。

    兼容性和支持


    - 兼容性:FAN73893 支持 3.3V 和 5.0V 逻辑电平输入,易于与多种控制器集成。
    - 支持:ON Semiconductor 提供全面的技术支持和产品文档,包括详细的设计指南和应用笔记。

    常见问题与解决方案


    - Q1: 如何判断发生过流?
    - A1: 当 FAN73893 检测到过流情况时,FO 输出会变为低电平,并通过外部电流感应电阻反馈到控制系统。

    - Q2: 系统在高温环境下表现不佳,应该如何处理?
    - A2: 优化散热设计,可以采用散热片或者风扇来增加散热效果,同时检查电路布局是否合理,避免热点集中。

    总结和推荐


    FAN73893 以其卓越的驱动能力和强大的保护机制,成为电机驱动系统中的理想选择。其广泛的电压范围和电流驱动能力使其适用于多种工业和消费级应用。总体而言,强烈推荐使用 FAN73893 作为高性能电机驱动系统的首选栅极驱动 IC。

FAN73893MX参数

参数
逻辑电压 - VIL,VIH 800mV,2.5V
下降时间 30ns
最大高压侧电压-自举 600
栅极类型 IGBT,MOSFET,N沟道
通道类型 3-Phase
输入类型 Inverting
最大工作供电电压 20V
电流 - 峰值输出(灌入,拉出) 350mA,650mA
上升时间 50ns
驱动配置 半桥
最大传播延迟时间 -
最小工作供电电压 10V
驱动数量 6
长*宽*高 17.9mm(长度)*7.5mm(宽度)
通用封装 SOIC-28
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装
