NCV7520FPR2G

产品分类: 栅极电源驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 277ns 6 4.75V 2μs 5.25V 277ns TQFP-32 支架安装,贴片安装
供应商型号: NCV7520FPR2G
供应商: 国内现货
标准整包数: 3000

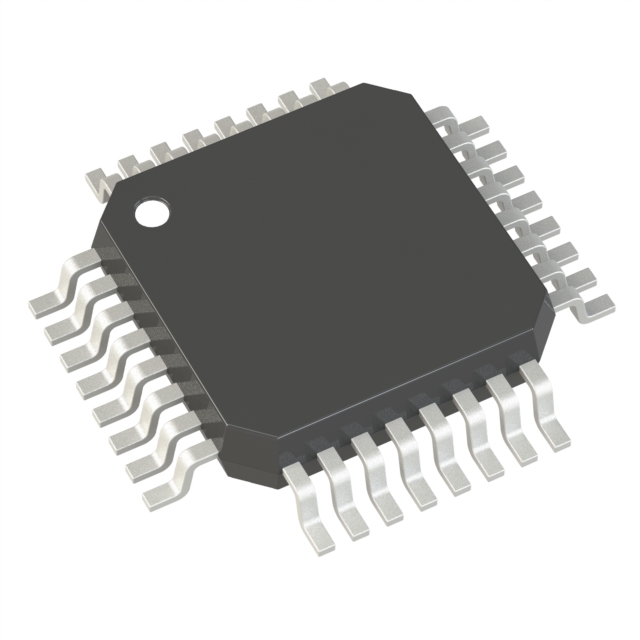

ON SEMICONDUCTOR 栅极电源驱动器 NCV7520FPR2G

NCV7520FPR2G概述

    NCV7520 FlexMOS Hex Low-Side MOSFET Pre-Driver

    1. 产品简介


    NCV7520 是一种六通道低侧 MOSFET 预驱动器,专为驱动逻辑电平 MOSFET 设计。它属于 ON Semiconductor 公司的 FlexMOS 汽车级产品系列。这款预驱动器具有多种控制输入方式,包括串行 SPI 和并行输入,可以兼容 3.3V 和 5V 的电源电压。NCV7520 可用于多种汽车和商用车辆应用,具备出色的保护功能和诊断能力,广泛应用于动力总成、车身控制和其他需要高可靠性的系统。

    2. 技术参数


    - 工作电压范围:
    - VLOAD:7.5V 到 36V
    - VCC1:4.75V 到 5.25V
    - VCC2:VCC1 - 0.3V 到 VCC1 + 0.3V
    - VDD:3.0V 到 VCC1
    - VFLTREF:0.35V 到 2.75V
    - 电气特性:
    - 电流特性:
    - ICC1A:0 至 5.0mA
    - ICC1B:0 至 5.0mA
    - ICC1C:0 至 5.0mA
    - ICC2:0 至 5.0mA
    - IDD1:0 至 34.0μA
    - IDD2:0 至 850μA
    - 数字 I/O 特性:
    - VINH:2.0V 到 VCC1
    - VINL:0V 到 0.8V
    - INHY:100mV 到 500mV
    - RPUX:50kΩ 到 200kΩ
    - RPDX:50kΩ 到 200kΩ
    - 故障检测特性:
    - FLTREF 输入电流:-1.0μA 到 1.0μA
    - FLTREF 线性范围:0.35V 到 2.75V
    - IDLKG:-5.0μA 到 5.0μA

    3. 产品特点和优势


    - 多通道灵活性:6 个独立通道可以分别监测外部 MOSFET 的工作状态。
    - 可编程性:可以通过 SPI 接口灵活设置各种阈值和保护模式。
    - 高性能:支持高达 4.0MHz 的 SPI 通信速率,保证高速数据传输。
    - 集成诊断功能:提供详细的故障诊断和恢复模式,提高了系统的可靠性。
    - 商业车辆适用:适合商用和商用车辆的各种苛刻应用条件。
    - 环保:无铅封装,符合 RoHS 标准。

    4. 应用案例和使用建议


    应用案例:
    NCV7520 常见的应用场景包括汽车动力总成系统、车身控制系统等。这些系统要求具备高可靠性和灵活性,以适应不同的工作环境和负载变化。
    使用建议:
    - 温度管理:确保设备在规定的温度范围内(-40°C 到 150°C)运行,避免过热。
    - 信号线保护:建议对 SPI 通信线进行适当的屏蔽处理,以减少干扰。
    - 负载匹配:选择合适的外部 MOSFET 以适应不同负载需求。

    5. 兼容性和支持


    - 兼容性:该设备与其他标准的 3.3V 和 5V 电路接口完全兼容,适用于广泛的车载电子系统。
    - 支持和服务:ON Semiconductor 提供全面的技术支持和售后服务,包括详细的使用手册和技术文档,帮助用户更好地理解和使用该设备。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常启动 | 确认 VCC1 和 VCC2 供电电压是否在规定范围内,检查是否有短路或过载情况。 |
    | SPI 通信异常 | 确保所有信号线正确连接,检查是否存在干扰,调整 SPI 时钟频率到推荐值。 |

    7. 总结和推荐


    总体来看,NCV7520 FlexMOS Hex Low-Side MOSFET Pre-Driver 在技术规格、功能和可靠性方面表现出色,能够满足各种汽车和商用车辆的应用需求。该产品特别适合需要高可靠性和灵活配置的场合。强烈推荐使用此产品,尤其是在动力总成和车身控制等关键系统中。

NCV7520FPR2G参数

参数
下降时间 277ns
驱动数量 6
上升时间 277ns
栅极类型 -
最小工作供电电压 4.75V
电流 - 峰值输出(灌入,拉出) -
通道类型 -
最大工作供电电压 5.25V
输入类型 -
最大传播延迟时间 2μs
驱动配置 -
最大高压侧电压-自举 -
逻辑电压 - VIL,VIH -
通用封装 TQFP-32
安装方式 支架安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NCV7520FPR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV7520FPR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 栅极电源驱动器 ON SEMICONDUCTOR NCV7520FPR2G NCV7520FPR2G数据手册

NCV7520FPR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 61.2
6000+ ¥ 59.67
12000+ ¥ 58.65
24000+ ¥ 58.14
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 183600
