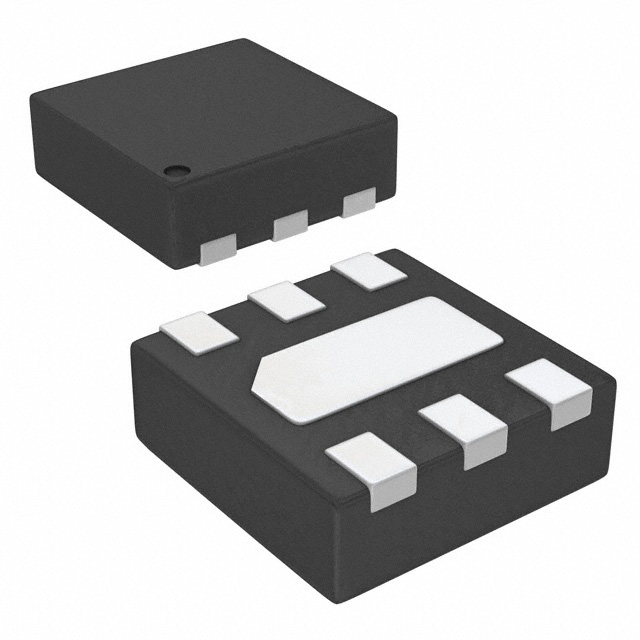

FAN3100TMPX

产品分类: 栅极电源驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 13ns 1 4.5V 30ns 18V 800mV,2V Inverting,Non-Inverting MOSFET,N沟道 9ns 低压侧 3A,3A MICROFET-6 贴片安装,黏合安装 2mm*2mm*750μm
供应商型号: FAN3100TMPX
供应商: 国内现货
标准整包数: 1
ON SEMICONDUCTOR 栅极电源驱动器 FAN3100TMPX

FAN3100TMPX概述


    产品简介


    FAN3100C / FAN3100T 是一款单通道2 A高频率低侧门极驱动器,专为N沟道增强型MOSFET设计。它适用于开关模式电源(SMPS)、高效MOSFET切换、同步整流电路、直流-直流转换器及电机控制等领域。这款驱动器能够在低侧切换应用中提供高峰值电流脉冲,以实现快速的MOSFET开关性能,从而提高高频功率转换器的设计效率。

    技术参数


    - 供电电压范围: 4.5 V 至 18 V
    - 峰值电流: 源/灌电流可达3 A
    - 输出电流能力: 在VOUT = 6 V时,灌电流达2.5 A,源电流达1.8 A
    - 输入阈值: 可选择TTL或CMOS逻辑输入阈值
    - 输入电平: TTL输入逻辑低电压最大0.8 V,逻辑高电压最小2.0 V;CMOS输入逻辑低电压为30% VDD,逻辑高电压为70% VDD
    - 传播延迟时间: 典型值小于20 ns
    - 输出上升时间: 13 ns(典型值)
    - 输出下降时间: 9 ns(典型值)
    - 封装形式: 6引脚2x2 mm MLP 或 5引脚SOT23

    产品特点和优势


    - 高电流能力: 峰值灌/源电流高达3 A,适用于需要高电流的应用场景。
    - 双逻辑输入配置: 可配置为非反相或反相操作,并具有使能功能。
    - 内置电阻: 当没有输入信号时,内部电阻将驱动器关闭。
    - MillerDrive™ 技术: 在MOSFET的开/关过程中提供高峰值电流,以减少开关损耗。
    - 紧凑封装: 提供两种封装形式,以满足不同尺寸和热性能需求。

    应用案例和使用建议


    应用场景:
    - 开关模式电源(SMPS)
    - 高效MOSFET切换
    - 同步整流电路
    - 直流-直流转换器
    - 电机控制
    使用建议:
    - 在使用FAN3100C/FAN3100T时,确保供电电压范围在4.5 V至18 V之间,以保证最佳性能。
    - 为了防止噪声干扰,应将模拟接地(AGND)和功率接地(PGND)分开连接。
    - 选择合适的封装形式(MLP或SOT23),以适应不同的散热需求和空间限制。

    兼容性和支持


    - 封装兼容性: FAN3100C/FAN3100T提供了6引脚2x2 mm MLP和5引脚SOT23两种封装形式,便于集成到不同的电路板设计中。
    - 技术支持: ON Semiconductor公司提供了详细的技术文档和应用指南,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题: 输出电流不足
    - 解决方案: 确认供电电压是否在4.5 V至18 V范围内,检查负载是否超过额定值。
    - 问题: 输出信号不稳定
    - 解决方案: 检查输入信号是否符合逻辑电平要求,确认输入端是否有噪声干扰。
    - 问题: 温度过高导致性能下降
    - 解决方案: 使用散热片或优化电路布局,以降低工作温度。

    总结和推荐



    总结

    :
    FAN3100C/FAN3100T是一款高性能的单通道2 A高频率低侧门极驱动器,具有高电流能力、快速响应时间和多种封装选择。其独特的MillerDrive™技术使其在高频应用中表现出色,能够显著提高系统效率。
    推荐:
    对于需要高电流和快速响应的应用场景,如开关模式电源、直流-直流转换器和电机控制等,FAN3100C/FAN3100T是一个理想的选择。建议用户根据具体的应用需求选择合适的封装形式,并遵循制造商提供的指导进行安装和调试。

FAN3100TMPX参数

参数
电流 - 峰值输出(灌入,拉出) 3A,3A
上升时间 13ns
驱动数量 1
输入类型 Inverting,Non-Inverting
下降时间 9ns
通道类型 -
最大高压侧电压-自举 -
栅极类型 MOSFET,N沟道
最小工作供电电压 4.5V
最大传播延迟时间 30ns
逻辑电压 - VIL,VIH 800mV,2V
最大工作供电电压 18V
驱动配置 低压侧
长*宽*高 2mm*2mm*750μm
通用封装 MICROFET-6
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
