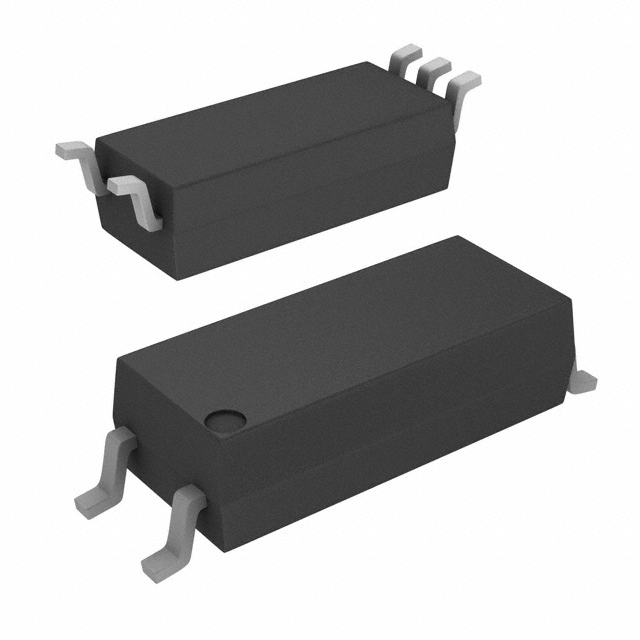

FOD8320R2

产品分类: 栅极电源驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 60ns 16V 400ns,400ns 30V DC 60ns SOP-5 贴片安装,黏合安装 3.95mm(长度)*9.2mm(宽度)
供应商型号: 512-FOD8320R2
供应商: Mouser
标准整包数: 1
ON SEMICONDUCTOR 栅极电源驱动器 FOD8320R2

FOD8320R2概述


    产品简介


    FOD8320 高噪声免疫 2.5A 输出电流门驱动光耦合器
    产品类型:光耦合器
    主要功能:实现电气隔离,用于驱动中功率 IGBT 和 MOSFET。
    应用领域:AC 和无刷直流电机驱动、工业逆变器、不间断电源、感应加热、隔离式 IGBT/功率 MOSFET 门驱动等。

    技术参数


    工作环境:
    - 存储温度:-40°C 到 +125°C
    - 工作温度:-40°C 到 +100°C
    - 引脚焊锡温度:260°C,持续 10 秒
    电气特性:
    - 正向输入电压(VF):1.1 V 至 1.8 V
    - 反向击穿电压(BVR):5 V
    - 输入电容(CIN):60 pF
    - 最大输出电流(IO):3.0 A
    - 供给电压(VDD):0 至 35 V
    - 峰值输出电压(VO(PEAK)):0 至 VDD V
    - 输入信号上升/下降时间(tR(IN), tF(IN)):500 ns
    - 输入功率耗散(PDI):45 mW
    - 输出功率耗散(PDO):500 mW
    隔离特性:
    - 绝缘电压(VISO):5,000 VRMS
    - 绝缘电阻(RISO):1011 Ω
    - 绝缘电容(CISO):1 pF
    开关特性:
    - 上升时间(tR):60 ns
    - 下降时间(tF):60 ns
    - 脉冲宽度失真(PWD):100 ns

    产品特点和优势


    产品优势:
    - 可靠性和高绝缘电压:采用 Fairchild 的 Optoplanar® 封装技术,提供大于 10 mm 的爬电距离和 0.5 mm 内部绝缘距离,同时保持紧凑的外形。
    - 强大的输出能力:2.5 A 的输出电流,足以驱动中等功率的 IGBT 和 MOSFET,特别是 P 沟道 MOSFET,能够在输出电压摆动接近供电轨。
    - 高噪声免疫力:最小共模瞬态抑制(CMTR)为 35 kV/µs,确保在高噪声环境中稳定工作。
    - 快速切换速度:最大传播延迟为 400 ns,最大脉冲宽度失真为 100 ns,保证高速工作性能。

    应用案例和使用建议


    应用案例:
    - 在电动机控制逆变器和高性能电力系统中,FOD8320 驱动中功率 IGBT/MOSFET,适用于各种电机驱动应用,如 AC 和无刷直流电机驱动。
    - 在工业逆变器中,用于安全隔离驱动关键组件,减少干扰。
    使用建议:
    - 在选择驱动电路时,考虑到噪声环境,建议使用 FOD8320 以提高系统的抗噪性能。
    - 确保在高功率负载下工作时,散热管理要充分,避免过热损坏。

    兼容性和支持


    兼容性:
    - FOD8320 支持的电压范围为 15 V 至 30 V,可与多种电源兼容。
    - 其紧凑的 5 针封装易于集成到现有的电路板设计中。
    支持信息:
    - ON Semiconductor 提供详尽的数据表和技术支持文档,可在官方网站上获取最新的产品信息和应用指南。

    常见问题与解决方案


    常见问题:
    1. 高温环境下工作是否会损坏设备?
    解决方案:确保工作温度在推荐范围内(-40°C 至 +100°C),并提供适当的散热措施,避免过热。

    2. 如何避免反向电压损害?
    解决方案:在使用时正确连接电路,避免反向电压施加在输入端。如果不确定,请参考数据表中的接线图。

    3. 如何判断设备是否损坏?
    解决方案:测量输入和输出电压,检查设备的正常工作状态。如果发现异常,检查电源电压和电路连接是否正确。

    总结和推荐


    综合评估:
    FOD8320 是一款针对中功率应用设计的高效、高可靠性光耦合器。它具备优异的噪声免疫力和快速的开关速度,使其在严苛的工业环境中表现出色。同时,其高度可靠的绝缘能力和广泛的电压支持范围,使它成为电机驱动和逆变器应用的理想选择。
    推荐意见:
    由于其出色的功能和稳定性,强烈推荐 FOD8320 用于需要高可靠性和快速响应的电力驱动系统中。

FOD8320R2参数

参数
最大工作供电电压 30V
通道类型 -
下降时间 60ns
驱动数量 -
输入类型 DC
电流 - 峰值输出(灌入,拉出) -
逻辑电压 - VIL,VIH -
最大高压侧电压-自举 -
最大传播延迟时间 400ns,400ns
驱动配置 -
栅极类型 -
最小工作供电电压 16V
上升时间 60ns
长*宽*高 3.95mm(长度)*9.2mm(宽度)
通用封装 SOP-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

FOD8320R2厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FOD8320R2数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 栅极电源驱动器 ON SEMICONDUCTOR FOD8320R2 FOD8320R2数据手册

FOD8320R2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.0025 ¥ 42.2711
10+ $ 4.037 ¥ 34.1127
25+ $ 3.9528 ¥ 33.4012
100+ $ 3.3804 ¥ 28.5644
500+ $ 2.919 ¥ 24.6656
1000+ $ 2.9085 ¥ 24.5768
2000+ $ 2.814 ¥ 23.7783
库存: 898
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 42.27
直接购买
加入购物车
