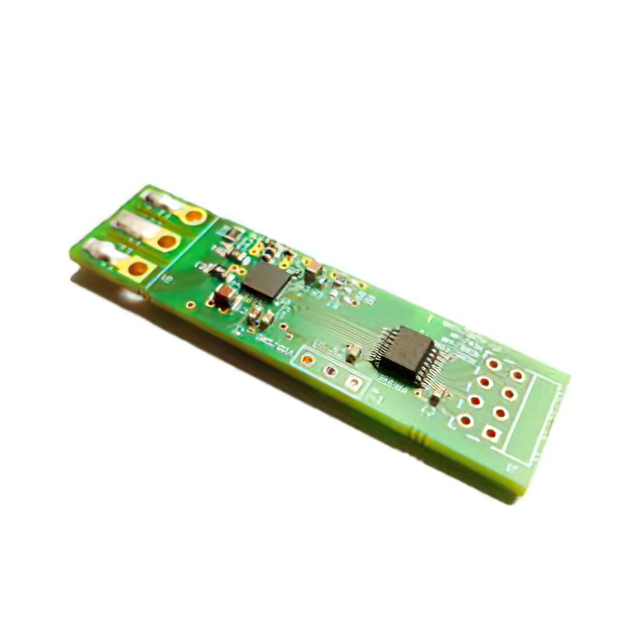

NCP51705SMDGEVB

厂牌: ON SEMICONDUCTOR
产品描述: onsemi MOSFET驱动器开发套件, 评估板, NCP51705SMDGEVB芯片
供应商型号: 3588837
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 评估、开发板开发工具 NCP51705SMDGEVB

NCP51705SMDGEVB概述

    NCP51705 SiC Driver SMD Mini Evaluation Board

    1. 产品简介


    产品类型:NCP51705 SiC驱动器SMD微小版评估板(Mini SMD Evaluation Board)
    主要功能:NCP51705是一款专为SiC MOSFET设计的驱动器,能够提供高达最大允许栅极电压,从而实现低导通损耗。此外,它还支持快速开关,具备高dv/dt免疫能力,并可选配负电压轨来增强可靠性。NCP51705还集成了数字隔离器,用于隔离驱动电路,并支持外部5V电源以满足不同的隔离门驱动需求。
    应用领域:NCP51705适用于多种低侧或高侧功率开关应用,如桥式配置。它能广泛应用于任何需要SiC MOSFET驱动的场景,特别是高电压、高侧开关的应用场合。

    2. 技术参数


    - 电源电压范围:XVDD (5V), VDD (20V)
    - 输出范围:0V < OUT < VDD
    - 负电压配置:通过VEE配置可选择不同范围的负电压轨
    - 逻辑输入电压范围:IN+ (3.3V-5.5V)
    - PWM频率范围:>90kHz
    - 内置保护功能:欠压锁定(UVLO),过温保护(TSD)
    - 电容配置:板载陶瓷电容,耐压范围2.2μF至10pF
    - 尺寸:PCB尺寸为54mm x 14mm x 3mm,适合现有的TO-247封装

    3. 产品特点和优势


    - 高性能驱动能力:能够输出最大允许栅极电压,实现低导通损耗。
    - 高dv/dt免疫能力:具备出色的开关特性,减少切换损耗。
    - 集成数字隔离器:简化系统设计,提高系统可靠性和安全性。
    - 灵活性配置:通过电阻配置可调整负电压轨和阈值电压,适应多种应用场景。
    - 兼容性强:适用于各种低侧或高侧功率开关应用,易于集成到新旧PCB设计中。

    4. 应用案例和使用建议


    - 桥式配置:两块或多块评估板可以配置成推挽式驱动电路,适用于多相逆变器或桥式电路。
    - 安装指南:对于现有PCB,可以平行安装或者垂直安装,保证足够的机械强度和电气连接。使用非隔离PWM信号源时需确保正确配置相关电阻。
    - 测试建议:无主PCB安装情况下,通过手探方式或焊接飞线进行测试,注意正确的PWM信号和电压配置。


    5. 兼容性和支持


    - 兼容性:NCP51705可以轻松集成到新的或现有的PCB设计中,并且与市面上常见的TO-247 MOSFET兼容。
    - 厂商支持:ON Semiconductor提供了详尽的技术文档和支持服务,包括用户手册、参考设计、技术支持热线等,确保用户能够顺利部署和使用。

    6. 常见问题与解决方案


    - PWM信号不能正常工作:检查PWM信号的电压是否在3.3V-5.5V之间,确认正确配置逻辑输入端的电阻。
    - 出现过温保护:确保散热措施到位,如果在高电流或高频状态下运行,可能需要额外冷却措施。
    - DESAT信号异常:检查DESAT电阻(R11)值是否符合应用要求,适当调整以降低信号幅度。

    7. 总结和推荐


    NCP51705 SiC驱动器SMD微型评估板是一款高效且可靠的驱动解决方案,专为SiC MOSFET设计,具有良好的适配性和广泛的适用范围。它不仅具备出色的电气特性,还具备出色的可靠性与安全性。特别适合那些对驱动效率和可靠性有较高要求的应用场合。强烈推荐在SiC MOSFET驱动领域使用NCP51705评估板。
