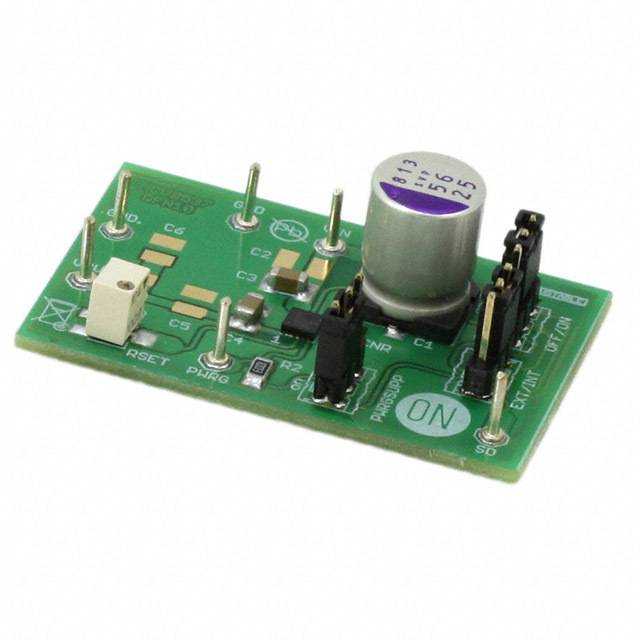

NCV8537MN330GEVB

厂牌: ON SEMICONDUCTOR
产品描述:
供应商型号: NCV8537MN330GEVBOS-ND
供应商: Digi-Key
标准整包数: 1
ON SEMICONDUCTOR 评估、开发板开发工具 NCV8537MN330GEVB

NCV8537MN330GEVB概述

    NCV8537 高精度低功耗线性电压调节器技术手册

    1. 产品简介


    NCV8537 是一种高性能的低功耗线性电压调节器,基于流行的 NCV8535,保留了其所有最好的功能,包括高精度、优秀的稳定性、低噪声性能和反向偏置保护。此外,现在还包括一个电源良好(Power Good)输出信号,以实现对供电系统的监控。该设备提供固定和可调输出版本,封装为 10 引脚 3x3 毫米的 DFN 封装。

    2. 技术参数


    - 输入电压范围: -0.3V 至 +16V
    - 输出电压范围: 固定输出:1.8V、2.5V、3.3V、5.0V 可调输出
    - 最大输出电流: 500mA
    - 工作温度范围: -40°C 至 +125°C
    - 热关断阈值: 160°C(滞后 10°C)
    - 最低输入电压: 2.9V
    - 最大压降电压:
    - 500mA 负载时:1.8V 输出:620mV,2.5V 输出:340mV,3.3V 输出:340mV,5.0V 输出:340mV
    - 短路电流: 900mA(输入电压 < 7V,TA = 25°C)

    3. 产品特点和优势


    - 高精度: ±0.9% 的输出电压精度,在整个负载和线路变化范围内保持稳定。
    - 稳定性和可靠性: 即使在恶劣环境下也能保持稳定,具有出色的负载和线路调节性能。
    - 低噪声: 33μVrms(无噪声减少电容),52μVrms(噪声减少电容为 10nF)。
    - 反向偏置保护: 保护设备免受反向电压的影响。
    - 低功耗: 低关闭电流(<1mA)。
    - 功能完善: 集成过流保护、热关断和电源良好输出信号。

    4. 应用案例和使用建议


    - 网络系统和调制解调器: 适用于 DSL/Cable Modems 等应用。
    - 车载音频系统: 在汽车音响系统中确保稳定的电源供应。
    - 导航系统: 确保车载导航系统正常运行所需的电源。
    - 卫星接收器: 确保卫星接收设备所需的稳定电源。
    使用建议:
    - 在设计应用电路时,确保输入电容(Cin)和输出电容(Cout)为 1.0μF,以确保最佳的稳定性和噪音性能。
    - 当需要调整输出电压时,可以使用 R1 和 R2 分压器来设置所需输出电压。
    - 使用 DFN10 封装时,注意引脚配置和接地方法,特别是确保暴露的热垫(EPAD)连接到地平面。

    5. 兼容性和支持


    - 封装形式: 采用 DFN10 封装,适合紧凑型设计。
    - 兼容性: 该设备适用于多种应用场合,如汽车和其他要求特定现场和控制变更的应用。
    - 认证: 通过 AEC-Q100 认证,确保满足严格的汽车行业标准。
    - 供应商支持: 供应商提供详尽的技术文档和专业支持,确保客户能够顺利集成和使用该设备。

    6. 常见问题与解决方案


    - 问题 1: 设备不启动或启动不稳定。
    - 解决方法: 检查输入电压是否在规定的范围内,检查负载电流是否超过了设备的最大限制,确保输入电容和输出电容的正确配置。
    - 问题 2: 输出电压波动大。
    - 解决方法: 检查分压电阻(R1 和 R2)是否正确配置,确保负载和输入电压的变化在设备的规范范围内。
    - 问题 3: 设备在高负载情况下出现过热。
    - 解决方法: 确保散热设计合理,特别是确保热垫正确连接到地平面以帮助散热。

    7. 总结和推荐



    总结

    :
    NCV8537 是一款高性能的低功耗线性电压调节器,具备高精度、低噪声、高稳定性等特点。它适用于多种应用场合,如网络系统、车载音频系统、导航系统和卫星接收器等。其出色的电源管理和多功能性使其在市场上具有很强的竞争优势。
    推荐:
    鉴于 NCV8537 在稳定性、可靠性和效率方面的表现,强烈推荐在需要高精度电源管理的应用中使用该产品。其广泛的温度适应性和丰富的功能集使其成为众多应用的理想选择。

NCV8537MN330GEVB参数

参数
零件状态 在售

NCV8537MN330GEVB厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV8537MN330GEVB数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 评估、开发板开发工具 ON SEMICONDUCTOR NCV8537MN330GEVB NCV8537MN330GEVB数据手册

NCV8537MN330GEVB封装设计

查看详情并下载
Symbol
Footprint
3D Model
