NCP508SQ15T1GEVB

厂牌: ON SEMICONDUCTOR
产品描述:
供应商型号: 863-NCP508SQ15T1GEVB
供应商: Mouser
标准整包数: 1

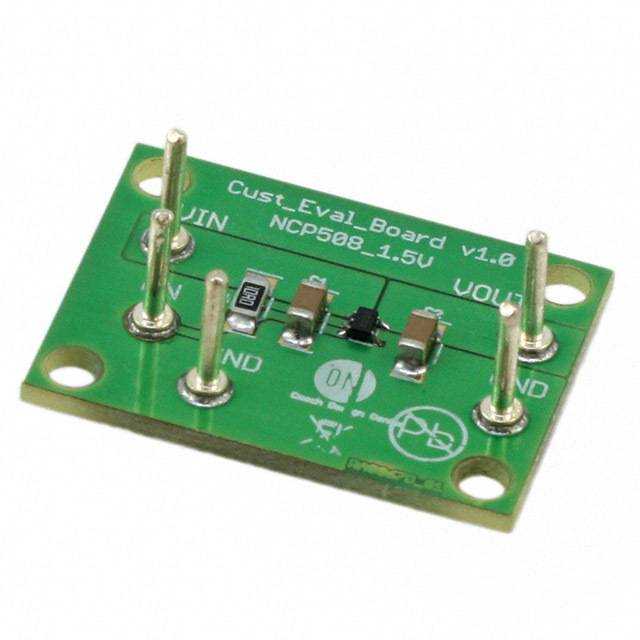

ON SEMICONDUCTOR 评估、开发板开发工具 NCP508SQ15T1GEVB

NCP508SQ15T1GEVB概述


    产品简介


    产品类型:NCP508 是一种低噪声电压调节器,设计用于提供快速启动时间和高纹波抑制比。它是一款50 mA低压降(LDO)稳压器,特别适用于需要极高电源稳定性的场合。
    主要功能:
    - 非常低的噪声,即使没有旁路电容器,其噪声也只有39 µVrms。
    - 在1 kHz频率下具有70 dB的高纹波抑制能力。
    - 具有140 mV(典型值)的低压降,在30 mA电流时表现尤为明显。
    - 紧凑型负载调节特性,通常为6 mV,对于输出电流变化反应迅速。
    - 快速启用启动时间仅为20 µs。
    - 逻辑电平启用。
    - 允许等效串联电阻(ESR)范围广泛,从几毫欧到3欧姆。
    应用领域:
    NCP508 广泛应用于手机中的射频子系统,噪声敏感电路,如压控振荡器(VCOs)、锁相环(PLL)等。它非常适合于任何需要低噪声电源且具有紧凑尺寸需求的应用场景。

    技术参数


    - 输入电压范围:最大13.0 V
    - 输出电压范围:标准版本包括1.5 V, 1.8 V, 2.5 V, 2.8 V, 3.0 V 和 3.3 V,可根据需求定制其他电压。
    - 热阻抗(SC-88A):200°C/W
    - 热阻抗(WDFN6):313°C/W
    - 最大结温:+125 °C
    - 工作环境温度范围:-40°C 至 +85°C
    - 存储温度范围:-55°C 至 +150°C
    - 最大输出噪声电压:39 µVrms(在100 Hz至100 kHz范围内)

    产品特点和优势


    NCP508 凭借其非常低的噪声水平和快速的启停时间,显著提高了系统的整体性能和稳定性。此外,其出色的纹波抑制能力使其在多种应用场景中表现出色。这些特点使得NCP508成为射频和噪声敏感应用的理想选择。相比市场上同类产品,NCP508不仅具有更高的性价比,还提供了更广泛的电压选项和更稳定的性能。

    应用案例和使用建议


    应用案例:
    一个典型的使用案例是手机中的射频子系统。在这种情况下,NCP508 能够有效地减少射频信号传输过程中的噪声干扰,从而提高通信质量。另外,在需要极高电源稳定性的场合,如精密传感器和无线通信模块,NCP508 也能展现出色的表现。
    使用建议:
    - 在安装过程中确保Vin和GND线足够宽,以避免噪声干扰和不稳定现象的发生。
    - 尽可能靠近电路放置外部组件,特别是输出电容,以缩短引线长度。
    - 当电源转换器处于高功率状态时,注意良好的热传导设计,可以通过增大散热铜片面积来降低结温,保证系统稳定运行。

    兼容性和支持


    NCP508 可以与陶瓷或钽电容一起使用,并且能够配合多种封装形式(如SC-88A和WDFN6),具有很好的通用性和兼容性。厂商ON Semiconductor提供了全面的技术支持和服务,包括详细的Datasheet和在线技术支持平台,确保用户能够顺利集成并使用该产品。

    常见问题与解决方案


    - 问题:如何正确连接Enable输入以实现逻辑电平控制?
    解决方案:将Enable输入连接到Vin即可实现逻辑电平控制,当Enable拉低时设备进入低功耗待机状态;如果不需要启用功能,则直接将其连接到Vin。
    - 问题:如何优化热管理以延长设备寿命?
    解决方案:可以通过增加散热铜片面积和优化PCB设计来改善热传导,进而降低工作温度,延长设备使用寿命。

    总结和推荐


    总体而言,NCP508 作为一种高性能、低噪声的电压调节器,在噪声敏感应用领域表现出卓越的性能。其快速启动、紧凑设计和高度的可靠性,使其成为诸多电子设备的最佳选择。如果您正在寻找一款能够满足高精度和稳定性要求的电源管理解决方案,NCP508绝对是您不可错过的产品。

NCP508SQ15T1GEVB参数

参数
零件状态 在售
包装方式 散装

NCP508SQ15T1GEVB厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP508SQ15T1GEVB数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 评估、开发板开发工具 ON SEMICONDUCTOR NCP508SQ15T1GEVB NCP508SQ15T1GEVB数据手册

NCP508SQ15T1GEVB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 45.826 ¥ 387.2297
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
