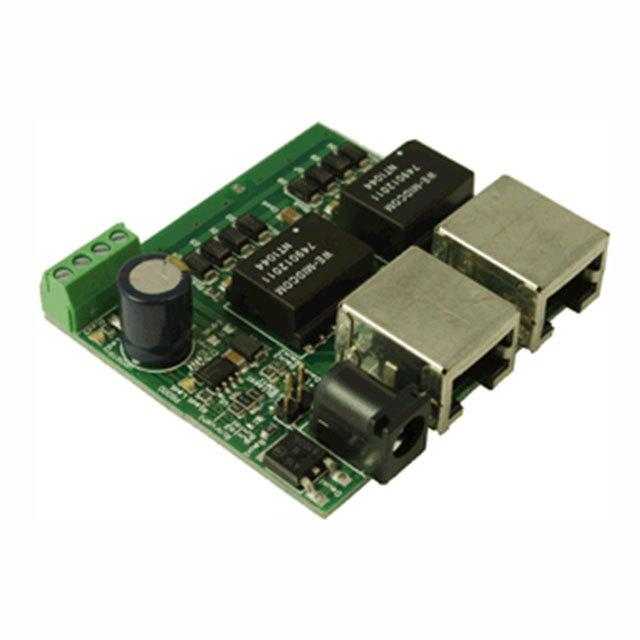

NCP1090GEVB

厂牌: ON SEMICONDUCTOR
产品描述: onsemi 评估测试板, 使用于NCP1090DG , NCP1090DRG
供应商型号: NCP1090GEVB-ND
供应商: Digi-Key
标准整包数: 1

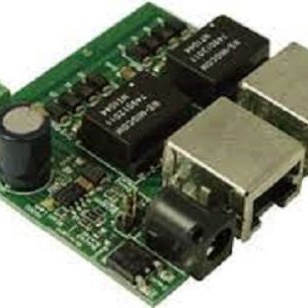

ON SEMICONDUCTOR 评估、开发板开发工具 NCP1090GEVB

NCP1090GEVB概述

    高质量文章:NCP1090/91/92 IEEE 802.3af PoE-PD接口控制器技术手册

    1. 产品简介


    NCP1090、NCP1091 和 NCP1092 是 ON Semiconductor 推出的高功率 HIPO™ PoE-PD(以太网供电受电设备)产品家族成员。这些设备集成了符合 IEEE 802.3af 标准的 PoE-PD 接口控制器,适用于多种工业设备和安全市场应用。通过提供检测、分类、欠压锁定、浪涌电流限制等功能,NCP1090 系列产品能够确保高效稳定的电源管理。

    2. 技术参数


    - 输入电源电压范围:0 至 57 V
    - 工作温度范围:工业级,-40°C 至 85°C;结温可达 125°C
    - 绝对最大额定值:
    - 输入电源电压:-0.3 V 至 72 V(相对于 VPORTN)
    - 模拟输出:-0.3 V 至 72 V(相对于 VPORTN 或 RTN)
    - 模拟输入:-0.3 V 至 3.6 V(相对于 VPORTN 或 RTN)
    - 热关断阈值:150°C
    - 热关断迟滞:15°C
    - 封装形式:SOIC-8、TSSOP-8

    3. 产品特点和优势


    - 全面支持 IEEE 802.3af 规范:提供了必要的检测、分类、欠压锁定、浪涌电流和操作电流限制等功能。
    - 可编程分类电流:可以根据需求调整分类电流,提高系统的灵活性。
    - 过温保护:确保设备在极端环境下仍能正常工作。
    - 热关断功能:防止设备因过热而损坏。
    - 坚固的垂直 N-沟道 DMOS:提供了强大的开关能力,适用于恶劣的工作环境。

    4. 应用案例和使用建议


    - 典型应用场景:应用于工业设备和安全系统中,例如通过 PoE 提供电源的监控摄像头、传感器等。
    - 使用建议:在设计时应考虑到外部电阻的选取和辅助供电的连接方式,以确保系统的稳定性和可靠性。具体实现细节可参考数据手册中的应用电路图。

    5. 兼容性和支持


    - 兼容性:NCP1090 系列可以与其他 ON Semiconductor 的高电压接口设备(如步进电机驱动器、CAN 总线驱动器等)无缝集成,提供完整的解决方案。
    - 支持和服务:厂商提供详尽的技术文档和支持服务,帮助客户解决在使用过程中遇到的各种问题。

    6. 常见问题与解决方案


    - 问题:无法正常检测到 PoE 设备。
    - 解决方案:检查 DET 电阻值是否为 24.9 kΩ,同时确认外部电阻的连接是否正确。
    - 问题:分类电流不准确。
    - 解决方案:重新校准 RCLASS 电阻值,确保其满足特定分类要求。
    - 问题:过温保护触发频繁。
    - 解决方案:检查散热设计是否合理,确保良好的热传导路径。

    7. 总结和推荐


    NCP1090 系列作为一款高度集成的 PoE-PD 接口控制器,具备丰富的功能和高度的灵活性。在工业设备和安全市场中具有广泛的应用前景。对于需要高可靠性和高性能的电源管理系统而言,推荐选用此系列控制器。结合厂商提供的技术支持和详尽文档,用户可以快速上手并有效利用这一先进设备。

NCP1090GEVB参数

参数
零件状态 在售

NCP1090GEVB厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP1090GEVB数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 评估、开发板开发工具 ON SEMICONDUCTOR NCP1090GEVB NCP1090GEVB数据手册
