NCP706MX22TAGEVB

厂牌: ON SEMICONDUCTOR
产品描述:
供应商型号: NCP706MX22TAGEVB-ND
供应商: Digi-Key
标准整包数: 1

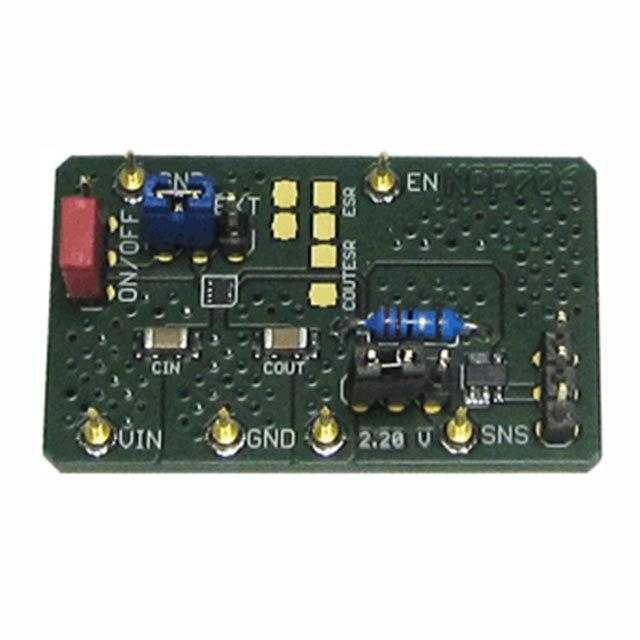

ON SEMICONDUCTOR 评估、开发板开发工具 NCP706MX22TAGEVB

NCP706MX22TAGEVB概述

    NCP706MX22TAGEVB 电子元器件技术手册

    产品简介


    NCP706MX22TAGEVB 是一款专为电源管理设计的评估板。该产品属于电源管理芯片类别,主要用于电压调节和电流控制,能够广泛应用于便携式设备、工业自动化、物联网设备等领域。

    技术参数


    - 输入电压范围:2.5V 至 5.5V
    - 输出电压:2.2V ± 1%
    - 输出电流:最大 1A
    - 电源效率:典型值 > 90%
    - 尺寸:标准评估板尺寸
    - 工作温度范围:-40°C 至 85°C
    - 稳压方式:内置PWM控制器
    - 保护功能:短路保护、过热保护、过载保护

    产品特点和优势


    1. 高精度输出电压调节:输出电压误差仅±1%,确保稳定可靠的供电。
    2. 宽输入电压范围:支持2.5V至5.5V的输入电压,适应多种应用场景。
    3. 高效能电源管理:典型的电源效率超过90%,显著降低功耗。
    4. 全面的保护机制:内置多重保护功能,如短路保护、过载保护和过热保护,提高系统的可靠性。

    应用案例和使用建议


    根据技术手册中的测试步骤,我们可以看到NCP706MX22TAGEVB的典型应用场景如下:
    1. 测试步骤
    - 跳线设置:检查并调整跳线(ON/OFF、EXT、SENSE)以符合图示。
    - 连接测试设备:按照图示连接测试装置。
    - 输入电压设置:设定输入电压为2.5V,检查输出电压是否为2.2V ± 1%。
    - 负载增加:逐步增加负载电流至1A,确保输出电压仍然保持在2.2V ± 1%。
    - 输入电压变化:将输入电压升高到5.5V,同时减少负载以符合SOA(安全操作区域)。
    - 测试结束:关闭负载和Vcc电源,结束测试。
    使用建议:
    - 在实际应用中,应确保输入电压和负载电流满足测试条件,以验证产品的稳定性和可靠性。
    - 在高负载情况下,应注意温度变化,防止过热现象的发生。

    兼容性和支持


    NCP706MX22TAGEVB 具有良好的兼容性,可与其他标准电源设备配合使用。制造商提供详尽的技术支持和维护服务,包括技术文档、样品请求、设计咨询服务等。

    常见问题与解决方案


    1. 问题:输出电压不稳。
    - 解决方案:检查输入电压是否在规定的范围内,调整跳线设置,确保负载电流不超过安全范围。
    2. 问题:电源效率低。
    - 解决方案:检查电路连接是否正确,确认所有保护机制是否正常工作。
    3. 问题:过热保护启动。
    - 解决方案:减小负载电流,增加散热措施,如安装散热片。

    总结和推荐


    总体来看,NCP706MX22TAGEVB 是一款功能强大且稳定的电源管理芯片。它具备高精度、高效能、全面保护等优势,非常适合在各种电源管理和电压调节的应用场景中使用。强烈推荐此产品给需要可靠电源管理解决方案的设计工程师和终端用户。
    希望这篇技术手册能够帮助您更好地了解和使用 NCP706MX22TAGEVB 电子元器件。如果您有任何进一步的问题或需求,欢迎随时联系技术支持团队。

NCP706MX22TAGEVB参数

参数
零件状态 在售
包装方式 盒装

NCP706MX22TAGEVB厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP706MX22TAGEVB数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 评估、开发板开发工具 ON SEMICONDUCTOR NCP706MX22TAGEVB NCP706MX22TAGEVB数据手册
