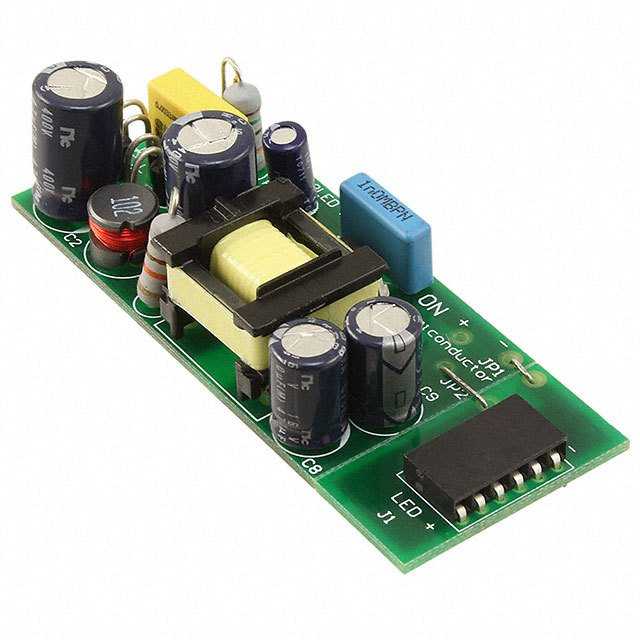

NCP1013LEDGEVB

厂牌: ON SEMICONDUCTOR
产品描述:
供应商型号: NCP1013LEDGEVBOS-ND
供应商: Digi-Key
标准整包数: 1
ON SEMICONDUCTOR 评估、开发板开发工具 NCP1013LEDGEVB

NCP1013LEDGEVB概述

    NCP101X系列:自供电集成开关控制器

    1. 产品简介


    NCP101X系列 是一种集成式电流模式控制器与高压MOSFET(700V)的产品,广泛应用于各种离线开关电源(SMPS)的设计。这些设备提供了一个完整的电流模式控制解决方案,包括软启动、频率抖动、短路保护等功能。根据不同的型号,它们可以分别支持不同的峰值电流设置点和振荡频率,以适应不同的应用需求。产品提供两种封装选项:PDIP-7和SOT-223。

    2. 技术参数


    - 内置700V MOSFET:RDSon值分别为11Ω和22Ω。
    - 最大峰值电流:
    - NCP1010: 100mA
    - NCP1011: 250mA
    - NCP1012: 250mA
    - NCP1013: 350mA
    - NCP1014: 450mA
    - 工作频率:65kHz、100kHz、130kHz。
    - 耐压能力:VCC引脚上的电压范围为-0.3至10V;漏极电压范围为-0.3至700V。
    - 工作环境温度:最大结温为150°C,存储温度范围为-60°C到+150°C。

    3. 产品特点和优势


    - 集成700V MOSFET:提供多种RDSon值的选择,适用于不同负载需求。
    - 电流模式固定频率操作:具有良好的稳态和动态性能。
    - 跳频操作:通过减少高电流下的循环,有效避免声学噪声。
    - 动态自供电技术:无需辅助绕组即可实现IC供电。
    - 内置软启动:提供渐进启动以避免电流冲击。
    - 过压保护:采用内部闭锁机制防止致命电压跑偏。
    - EMI优化:通过频率抖动提高电磁干扰性能。
    - 热关断保护:内部温度检测可自动关闭,确保安全运行。

    4. 应用案例和使用建议


    典型应用场景 包括低功耗AC/DC适配器、充电器等。为了实现最佳的轻载效率,建议连接辅助绕组以抑制跳频操作。例如,在230Vac下,使用辅助绕组可以将待机功率降低到80mW以下。此外,通过选择适当的电容值(如33μF),可以确保快速启动的同时保持稳定运行。

    5. 兼容性和支持


    - 兼容性:NCP101X系列可以直接连接光耦合器,并提供SPICE模型进行瞬态分析,方便设计者进行模拟验证。
    - 技术支持:ON Semiconductor提供丰富的文档和支持资源,包括详细的订购和发货信息、SPICE模型下载链接等。

    6. 常见问题与解决方案


    - 问题1:系统无法启动。
    解决方法:检查VCC引脚上的电容是否正确安装,确保电容容量大于20μF。
    - 问题2:发生过热。
    解决方法:检查散热措施是否到位,必要时增加散热片或改进电路布局。
    - 问题3:待机功耗过高。
    解决方法:连接辅助绕组以抑制跳频操作,进一步降低待机功耗。

    7. 总结和推荐


    总体来看,NCP101X系列凭借其高效的电源管理和优秀的电磁干扰性能,在多个应用领域都表现出色。它不仅集成了多种功能于一身,而且易于使用,具有很高的性价比。对于需要构建高效、紧凑和成本效益高的开关电源的设计者来说,这是一款非常值得推荐的产品。无论是家庭电器还是工业应用,NCP101X系列都是一个理想的选择。

NCP1013LEDGEVB参数

参数
零件状态 在售
包装方式 散装

NCP1013LEDGEVB厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP1013LEDGEVB数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 评估、开发板开发工具 ON SEMICONDUCTOR NCP1013LEDGEVB NCP1013LEDGEVB数据手册

NCP1013LEDGEVB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 130 ¥ 1087.9375
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1087.93
