首页  >  产品百科  >  NCL2801LED1GEVB

NCL2801LED1GEVB

厂牌: ON SEMICONDUCTOR
产品描述: NCL2801LED1 Power Factor Correction 432VDC to 468VDC Output Evaluation Board
供应商型号: NCL2801LED1GEVB-ND
供应商: Digi-Key
标准整包数: 1

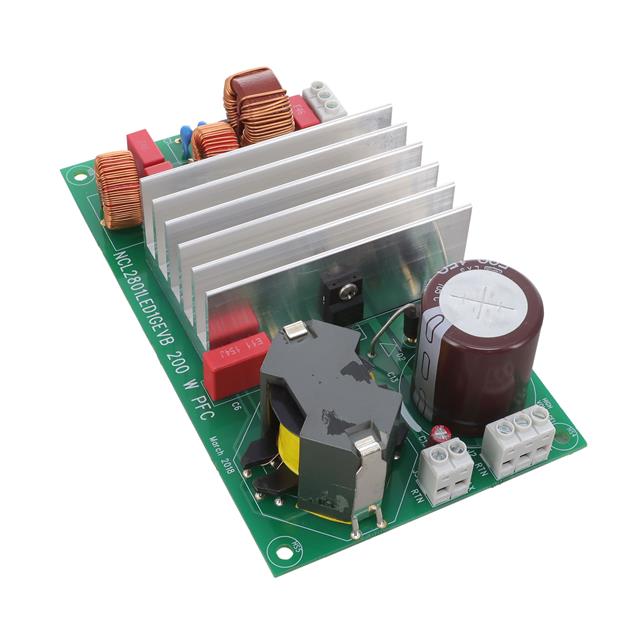

ON SEMICONDUCTOR 评估、开发板开发工具 NCL2801LED1GEVB

NCL2801LED1GEVB概述

    NCL2801LED1 High Precision 200 W Power Factor Controller Evaluation Board User's Manual

    1. 产品简介


    NCL2801LED1是一款专为高精度电源因素控制器设计的评估板。它特别适用于调整开关模式电源输入功率的各种应用,如LED照明、计算电源及白色家电产品。该评估板的主要功能包括高效电源调节、低输入电流总谐波失真(THD),并能在广泛的输入电压范围和输出负载范围内提供稳定的电源。

    2. 技术参数


    - 输入电压: 100-277 V AC
    - 线频率: 50/60 Hz
    - 输入电流总谐波失真(THDi): >30%负载时最大10%
    - 功率因数(PF): >30%负载时最小0.9
    - 输出电压: 450 ±4% V DC
    - 输出功率: 200 W 典型值
    - 效率: >30%负载下,230 V AC时最小95%
    - 纹波: 10.5 Vp-p

    3. 产品特点和优势


    - 非常低的THDi: 在宽操作范围内的低总谐波失真
    - 高功率因数: 可达到0.9以上的功率因数
    - 快速动态负载响应: 快速适应负载变化
    - 谷值计数频率折叠: 改善效率
    - 紧密的输出电压调节
    - 两级过压保护
    - 欠压/过压保护
    - 线路前馈补偿: 提升控制算法的增益
    - 电流限制
    - 开路/短路针脚保护

    4. 应用案例和使用建议


    该评估板可应用于多种高要求的应用场景,如LED照明系统、计算设备和白色家电产品。具体应用场景包括需要高功率因数和低THDi的电源管理。根据手册提供的测试步骤,可以按照以下建议进行实际应用:
    - 无负载测试: 确保输出电压在436.5到463.5 V DC之间
    - 带载测试: 确保在不同输入电压(90 V AC和277 V AC)下,输出电流和电压稳定且符合预期
    建议在实际应用中通过调整负载条件来验证产品的性能,并确保在所有可能的操作条件下都具有良好的表现。

    5. 兼容性和支持


    NCL2801LED1评估板与其他电子元器件和设备兼容,特别是在开关模式电源系统中的应用。厂商提供了详细的技术文档和在线支持,以帮助用户解决问题和提供必要的技术支持。

    6. 常见问题与解决方案


    根据手册中的常见问题和解决方案,以下是几个常见的问题及其解决方案:
    - 问题: 输出电压不稳定
    - 解决方案: 检查电路板上的接线是否正确,并确保所有连接点没有松动。
    - 问题: 过压保护触发
    - 解决方案: 调整负载或输入电压,使其不超出设定的阈值。
    - 问题: 开机延迟
    - 解决方案: 确认电源电压正常供应,并检查是否有任何外部干扰。

    7. 总结和推荐


    总体而言,NCL2801LED1评估板是一款高性能、多功能的产品,在处理高功率因数和低总谐波失真的应用中表现出色。其高效率和广泛的适用范围使其成为电源管理系统的理想选择。强烈推荐在需要高性能电源管理的场合使用此评估板。

NCL2801LED1GEVB参数

参数
零件状态 在售
包装方式 散装

NCL2801LED1GEVB厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCL2801LED1GEVB数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 评估、开发板开发工具 ON SEMICONDUCTOR NCL2801LED1GEVB NCL2801LED1GEVB数据手册

NCL2801LED1GEVB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 213.9072 ¥ 1790.1359
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1790.13
直接购买
加入购物车
