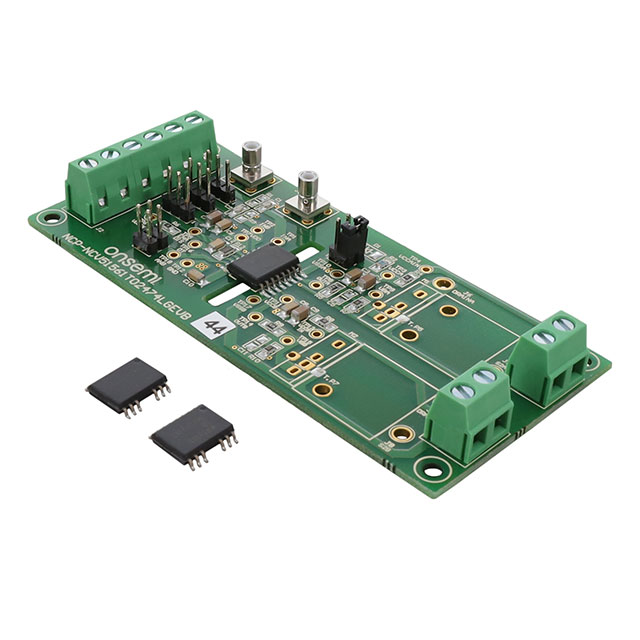

NCP-NCV51561TO2474LGEVB

厂牌: ON SEMICONDUCTOR
产品描述: onsemi MOSFET栅极驱动器评估测试板, 栅极驱动模块
供应商型号: M-NCP-NCV51561TO2474LGEVB
供应商: Future
标准整包数: 1
ON SEMICONDUCTOR 评估、开发板开发工具 NCP-NCV51561TO2474LGEVB

NCP-NCV51561TO2474LGEVB概述


    产品简介


    NCP5156x 隔离式双通道栅极驱动器
    产品类型:
    NCP5156x 是一款专为快速开关设计的隔离式双通道栅极驱动器,适用于驱动功率 MOSFET 和 SiC MOSFET 功率开关。
    主要功能:
    - 双低侧、双高侧或半桥式栅极驱动器
    - 内置 5 kVRMS 的内部电隔离
    - 源电流 4.5 A,灌电流 9 A
    - 独立欠压锁定(UVLO)保护
    - 程序可调死区时间
    - 共模瞬态抗扰度(CMTI)>200 V/ns
    - 命令延迟匹配 5 ns,脉冲宽度失真 5 ns
    应用领域:
    - 功率转换器
    - 工业控制设备
    - 新能源汽车电源管理

    技术参数


    | 参数 | 规格 |

    | 隔离电压 | 5 kVRMS |
    | 源电流 | 4.5 A |
    | 灌电流 | 9 A |
    | 输入电压范围 | 3.0 V 至 5.0 V |
    | 输出电压范围 | 6.5 V 至 30 V |
    | 逻辑输入电压范围 | INA、INB、ANB: 0 V 至 18 V |
    | ENA/DIS 逻辑输入电压范围 | 0 V 至 5.0 V |
    | 操作结温 | -40°C 至 +125°C |

    产品特点和优势


    独特功能:
    - 支持双低侧、双高侧及半桥式配置
    - 高度灵活的程序可调死区时间
    - 具备独立的欠压锁定保护功能
    - 优异的共模瞬态抗扰度,适用于高压系统
    市场竞争力:
    - 高可靠性隔离能力,适合高压应用
    - 出色的电流驱动能力和快速开关速度
    - 强大的保护机制确保长期稳定性

    应用案例和使用建议


    应用案例:
    在工业自动化系统中,NCP5156x 被用于驱动多个 MOSFET 以实现高效能的能量转换。在新能源汽车领域,它被应用于电池管理系统,以确保快速且可靠的电力分配。
    使用建议:
    - 为了确保最佳性能,建议将 VCCA 和 VCCB 连接到外部电容器。
    - 在连接主供电部分时,需遵循特定顺序,避免接反导致的设备损坏。
    - 在测试过程中,确保正确设置跳线(如 ENA/DIS 和 ANB)以选择正确的操作模式。

    兼容性和支持


    兼容性:
    - NCP5156x 支持与多种电源管理和控制系统兼容。
    - 可通过标准信号接口与外部控制器通信。
    厂商支持:
    - onsemi 提供全面的技术文档和专业支持,帮助客户解决任何使用中的问题。
    - 用户可通过官方网站获得详尽的应用指南和技术资料。

    常见问题与解决方案


    问题1:如何正确设置 ENA/DIS 跳线?
    - 解决方案:参考跳线设置表(表1),根据需要设置 ENA/DIS 跳线以启用或禁用输出通道。
    问题2:死区时间如何调节?
    - 解决方案:通过在 DT 引脚和 GND 之间添加一个可调电阻来实现死区时间的调节。
    问题3:设备损坏后的处理方式?
    - 解决方案:在损坏发生后,需首先断开所有电源供应,并检查电路中的关键部件是否完好无损。

    总结和推荐


    综合评估:
    NCP5156x 隔离式双通道栅极驱动器在性能和可靠性方面表现优异,具有广泛的适用性和灵活性。无论是工业还是新能源汽车领域的应用,该产品都能提供卓越的表现。
    推荐使用:
    强烈推荐使用 NCP5156x 驱动器,因其具备出色的电气特性和强大的保护机制,是高性能电力系统中的理想选择。如果您在高压、高速度的环境中运行,那么这款驱动器无疑将是您的不二之选。
