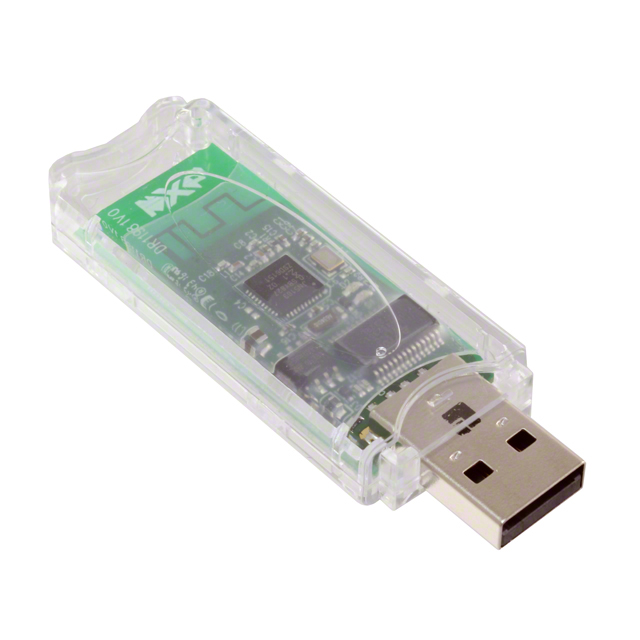

OM15020Z

厂牌: NXP SEMICONDUCTORS
产品描述: JN5169-001 Development Tool
供应商型号: QNH-OM15020Z
供应商: NXP直供
标准整包数: 1
NXP SEMICONDUCTORS 评估、开发板开发工具 OM15020Z

OM15020Z概述

    JN5169 IEEE802.15.4 无线微控制器产品综述

    1. 产品简介


    JN5169 是一款超低功耗、高性能的无线微控制器,专为ZigBee 应用设计。它集成了512 KB嵌入式Flash存储器、32 KB RAM 和4 KB EEPROM 存储器,无需外部存储器即可实现OTA升级能力。其32位RISC处理器通过可编程时钟速度实现了低功耗操作。JN5169 还配备了一个符合IEEE802.15.4标准的2.4 GHz无线收发器以及一系列模拟和数字外围设备。

    2. 技术参数


    - 处理器: 32位RISC CPU,最高可达32 MHz时钟速度。
    - 内存: 512 KB Flash,32 KB RAM,4 KB EEPROM。
    - 无线收发器: 2.4 GHz IEEE802.15.4合规,最大输出功率为+10 dBm。
    - 接收电流: RX电流低至13 mA,睡眠定时器模式电流低至0.7 μA。
    - ADC: 6通道10位ADC,具有电池监测和温度传感器功能。
    - GPIO: 最多20个数字输入/输出引脚。
    - 电源电压: 2.0 V 至 3.6 V电池供电。
    - 工作温度范围: -40 °C 至 +125 °C。

    3. 产品特点和优势


    - 单芯片集成: 包含完整的堆栈和应用。
    - 超低电流消耗: 可实现超过10年的电池寿命。
    - 高接收灵敏度: 支持低功耗网络节点。
    - 内置功率放大器: 支持长距离和健壮的通信。
    - AES安全处理器: 支持加密和认证。
    - 灵活的传感器接口: 可连接多达100个元素的开关矩阵或40键电容式触摸板。
    - 薄型封装: 尺寸为6 × 6 mm,40引脚。

    4. 应用案例和使用建议


    - 物联网(IoT): 适用于智能家居、智能照明和其他低功耗无线应用。
    - ZigBee: 支持ZigBee 3.0标准,适用于智能能源、照明和家庭自动化网络。
    - 玩具和游戏外设: 可用于需要简单且低成本无线通信的设备。
    使用建议:
    - 对于长期运行的应用,考虑使用超低功耗模式以延长电池寿命。
    - 确保天线设计正确,以获得最佳通信性能。
    - 配置适当的供电管理策略,特别是在电池驱动的应用中。

    5. 兼容性和支持


    - 兼容性: 支持I2C和SPI接口,便于与多种设备通信。
    - 厂商支持: NXP提供了一系列软件库和接口,帮助开发者快速开发应用。

    6. 常见问题与解决方案


    - Q: 如何避免进入JTAG编程模式?
    - A: 在复位期间保持JTAGTMS 引脚高电平。
    - Q: 降低功耗的最佳方法是什么?
    - A: 使用低功耗模式并合理配置GPIO引脚。

    7. 总结和推荐


    JN5169 无线微控制器以其出色的低功耗性能、高集成度和广泛的应用范围,在ZigBee和其他低功耗无线通信领域表现出色。它不仅适用于复杂的应用场景,如智能家居和智能照明,还适合简单的设备,如玩具和游戏外设。对于需要长时间电池寿命的应用,JN5169是一个极佳的选择。因此,强烈推荐此产品。

OM15020Z参数

参数
零件状态 在售
包装方式 散装

OM15020Z厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

OM15020Z数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 评估、开发板开发工具 NXP SEMICONDUCTORS OM15020Z OM15020Z数据手册

OM15020Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 91.6406 ¥ 747.7875
5+ $ 87.975 ¥ 717.876
10+ $ 84.3094 ¥ 687.9645
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 747.78
