JN5169XK020UL

厂牌: NXP SEMICONDUCTORS
产品描述:
供应商型号: QNF-JN5169XK020UL
供应商: NXP直供
标准整包数: 1

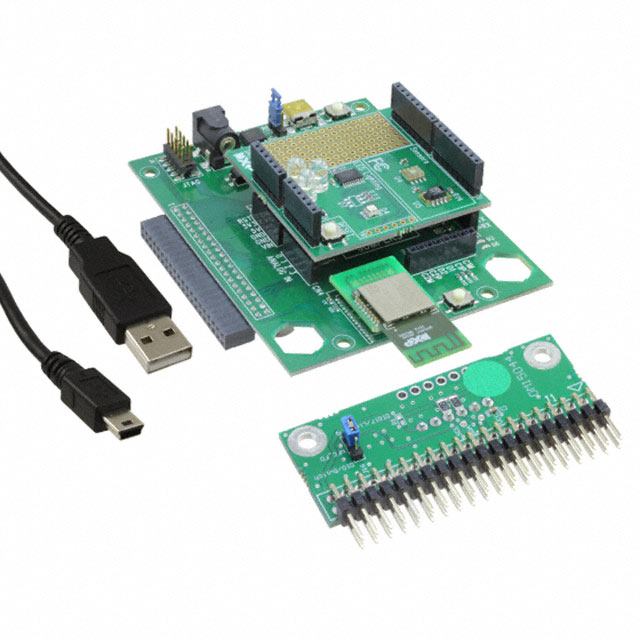

NXP SEMICONDUCTORS 评估、开发板开发工具 JN5169XK020UL

JN5169XK020UL概述

    全面解读NXP Semiconductors的JN5169 IEEE802.15.4无线微控制器

    1. 产品简介


    产品概述:
    JN5169是一款超低功耗且高性能的无线微控制器,专为ZigBee应用设计。它集成了512 KB嵌入式闪存、32 KB RAM和4 KB EEPROM,支持无线固件升级(OTA)而无需外部存储器。其32位RISC处理器通过可编程时钟速度实现低功耗操作,同时提供高效的编码效率。
    主要功能:
    - IEEE802.15.4标准兼容无线收发器
    - 集成安全协处理器,支持AES加密
    - 多种模拟和数字外设
    - 极低的接收电流,最高可达+10 dBm的传输功率
    应用领域:
    JN5169广泛应用于物联网(IoT)、智能家居自动化、智能能源网络以及玩具和游戏设备等领域。

    2. 技术参数


    | 参数名称 | 规格说明 |

    | 嵌入式存储器 | 512 KB Flash, 32 KB RAM, 4 KB EEPROM |
    | 处理器 | 32位RISC CPU, 1 MHz至32 MHz时钟频率 |
    | 电源电压范围 | 2.0 V至3.6 V |
    | 传输功率 | 最高可达+10 dBm |
    | 接收电流 | 13 mA(低功耗模式) |
    | 休眠模式电流 | 深度睡眠电流为50 nA |
    | 工作温度范围 | -40°C 至 +125°C |

    3. 产品特点和优势


    产品特点:
    - 单芯片集成无线收发器、RISC CPU和多种外设,简化设计复杂度
    - 512 KB大容量Flash内存,支持OTA固件更新
    - 多通道ADC(最多6个输入),支持电池监测和温度传感器
    产品优势:
    - 长续航能力:在典型的纽扣电池供电下,使用寿命超过10年
    - 抗干扰能力强:高灵敏度(-96 dBm)接收器和晶体振荡器补偿技术确保信号质量
    - 灵活扩展性:支持多协议栈(如ZigBee PRO、Light Link等)

    4. 应用案例和使用建议


    典型应用场景:
    - 智能家居控制设备,如灯控开关、温湿度传感器
    - 工业无线传感网络
    - 远程医疗监控设备
    使用建议:
    - 在电池供电场景下,尽量利用深度睡眠模式延长电池寿命。
    - 为提升传输距离,可配置更高的发射功率,但需注意符合当地无线电法规。
    - 在设计中优先选择低功耗外围组件,进一步降低整体能耗。

    5. 兼容性和支持


    兼容性:
    JN5169可无缝集成于现有的ZigBee网络架构中,与其它符合IEEE802.15.4标准的设备完全兼容。此外,其丰富的接口支持(如SPI、I²C)使其易于与其他主流MCU协同工作。
    厂商支持:
    NXP Semiconductors提供详尽的技术文档、开发工具及专业技术支持服务,包括参考设计、示例代码和在线论坛等资源,方便开发者快速上手。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常启动 | 检查VDD和GND连接是否正确,并重启设备 |
    | 接收灵敏度下降 | 调整天线位置或检查天线多样性设置 |
    | 程序下载失败 | 确保复位引脚未被意外拉低,重启编程软件 |

    7. 总结和推荐


    综合评估:
    JN5169以其卓越的低功耗表现、强大的处理能力和广泛的硬件支持,成为ZigBee及物联网应用的理想选择。无论是开发智能家居还是工业自动化项目,这款无线微控制器都能显著降低开发成本并加速产品上市时间。
    推荐使用:
    我们强烈推荐JN5169作为需要高可靠性、高性能和长续航的无线解决方案的首选产品。它不仅能满足当前市场需求,还具有良好的扩展性以适应未来的技术升级。

    以上是对JN5169 IEEE802.15.4无线微控制器的全面解析,希望对您的选型和技术研究有所帮助!

JN5169XK020UL参数

参数
零件状态 在售
包装方式 散装

JN5169XK020UL厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

JN5169XK020UL数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 评估、开发板开发工具 NXP SEMICONDUCTORS JN5169XK020UL JN5169XK020UL数据手册

JN5169XK020UL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 372.6719 ¥ 3167.7109
5+ $ 366.7091 ¥ 3117.0276
10+ $ 357.765 ¥ 3041.0025
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3167.71
