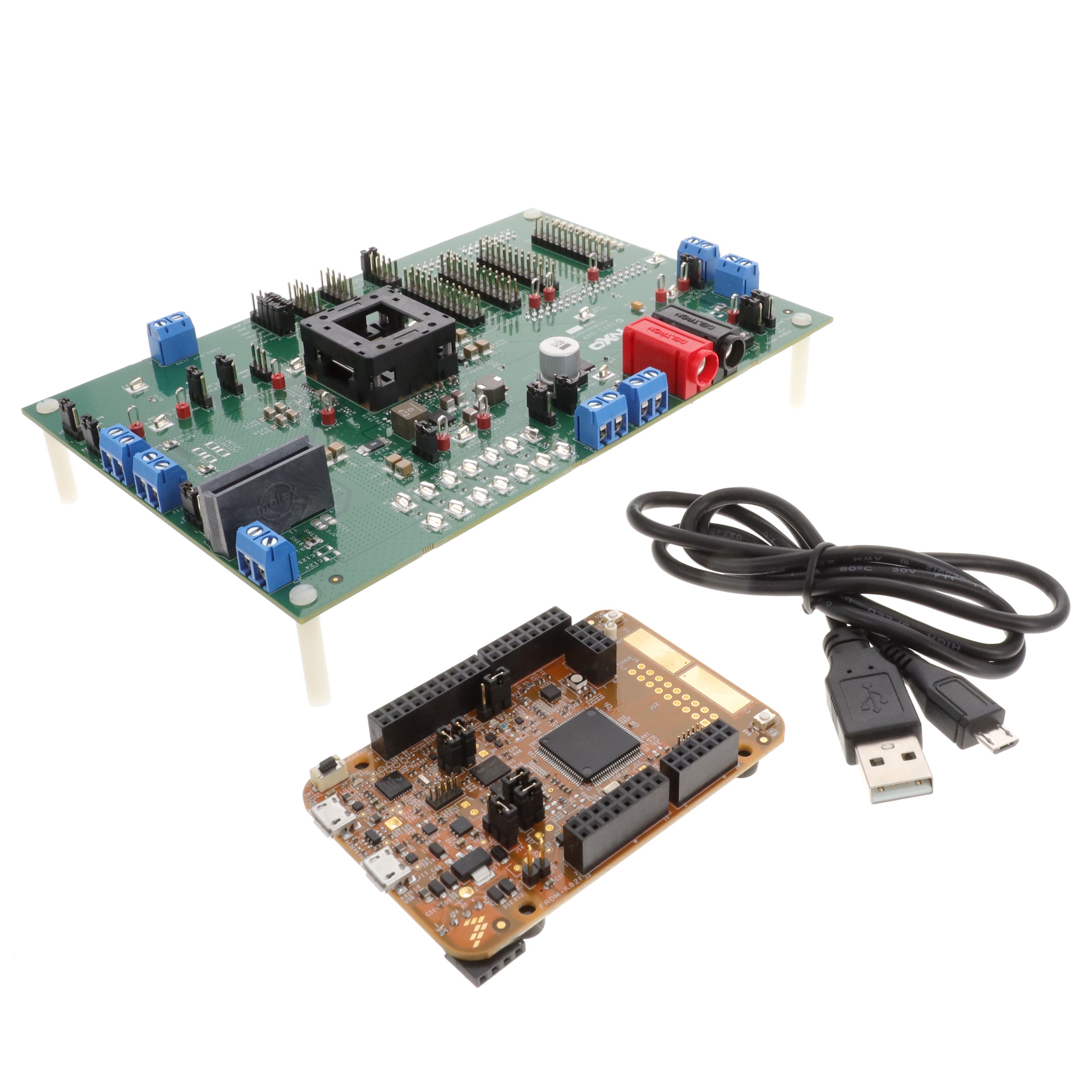

KITVR5510SKTEVM

厂牌: NXP SEMICONDUCTORS
产品描述: PMIC Solution Evaluation Board
供应商型号: 3868950
供应商: element14
标准整包数: 1
NXP SEMICONDUCTORS 评估、开发板开发工具 KITVR5510SKTEVM

KITVR5510SKTEVM概述

    VR5510 Multi-output PMIC with SMPS and LDO

    1. 产品简介


    VR5510 是一款专为汽车应用设计的多输出电源管理集成电路(PMIC),具备开关模式电源(SMPS)和低压差线性稳压器(LDO)。它主要用于网关、车载网络、域控制器、远程信息处理以及车辆到一切通信(V2X)系统。该器件包含多个高效率的开关模式转换器和线性电压调节器,支持输入和输出外部频率同步,以优化系统的电磁兼容性(EMC)表现。

    2. 技术参数


    - 最大输入电压:60 VDC
    - 主要功能:
    - VPRE同步降压控制器,具有可配置的输出电压、切换频率和高达10A的电流能力
    - 低电压集成同步降压1(BUCK1)和降压2(BUCK2)转换器,具有SVS/DVS功能,输出电压和峰值电流能力可达3.6A;双相运行可将峰值电流扩展至7.2A
    - 低电压集成同步降压3(BUCK3)转换器,输出电压和峰值电流能力可达3.6A
    - 带集成低压侧开关的升压(BOOST)转换器,输出电压和峰值输入电流能力可达2.25A
    - 三个线性电压调节器(LDO1、LDO2、LDO3)用于MCU I/O、双倍数据率(DDR)和模数转换器(ADC)供电,输出电压和峰值电流能力可达400mA
    - 高压线性调节器(HVLDO),低压下电流能力可达10mA,在开关模式下可达100mA
    - EMC优化技术,包括SMPS频率同步、频谱展宽、斜率控制和手动频率调谐
    - 待机模式下极低的静态电流(35 μA)
    - 可用于唤醒检测和电池电压感应的两个输入引脚
    - 支持I2C接口,最大传输速率可达3.4MHz,带有循环冗余校验(CRC)

    3. 产品特点和优势


    - 安全功能:增强的安全特性,包括故障安全输出,符合ASIL B和ASIL D安全完整性等级标准,符合ISO 26262标准并经过AEC-Q100 rev H(Grade1,MSL3)认证
    - 配置灵活性:支持OTP编程,可以在项目开发过程中启用自定义设置
    - 系统兼容性:提供从QM到ASIL B再到ASIL D的不同版本,支持独立监控电路、MCU监控专用接口、简单的挑战者看门狗功能、电源好状态、复位和中断功能

    4. 应用案例和使用建议


    - 典型应用场景:该器件广泛应用于车载网关、车内网络、域控制器、远程信息处理系统和V2X通信系统
    - 使用建议:
    - 在使用时需确保输入电压在最大额定值以内,避免超过60VDC
    - 根据具体需求配置输出电压和电流参数,例如,对于需要较高功率的应用场景,可以利用双相运行来增加电流能力
    - 配置I2C接口以实现灵活的控制和监测,确保良好的EMC性能

    5. 兼容性和支持


    - 与其他设备的兼容性:VR5510支持多种不同的处理器内存参考设计,适用于各种安全级别,如ASIL B和ASIL D,也支持QM版本,可用于工业应用
    - 厂商支持:NXP提供详细的技术文档和支持服务,确保用户能够正确配置和使用该器件

    6. 常见问题与解决方案


    - 问题1:输入电压超过额定值,导致器件损坏
    - 解决方法:检查输入电源并确保其在最大额定值内
    - 问题2:输出电压不稳定,导致系统运行异常
    - 解决方法:检查相关连接和负载情况,确认没有过多的负载波动
    - 问题3:待机模式下的静态电流过高
    - 解决方法:检查是否有未关闭的不必要的功能模块,确保所有不需要的模块都处于关闭状态

    7. 总结和推荐


    VR5510 是一款高度集成的多输出PMIC,适用于汽车领域的高级应用。其卓越的安全特性、灵活的配置选项和强大的性能使其在市场上具有显著的竞争优势。推荐在需要高可靠性、安全性和高性能电源管理的汽车电子产品中使用此器件。
    这篇文章根据提供的PDF内容进行了详细的整理和阐述,涵盖了产品介绍、技术参数、产品特点、应用场景和常见问题解答等内容,旨在为用户提供全面的技术资料。

KITVR5510SKTEVM参数

参数
包装方式 散装

KITVR5510SKTEVM厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

KITVR5510SKTEVM数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 评估、开发板开发工具 NXP SEMICONDUCTORS KITVR5510SKTEVM KITVR5510SKTEVM数据手册

KITVR5510SKTEVM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4195.4745
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 4195.47
