JN5169XK010UL

厂牌: NXP SEMICONDUCTORS

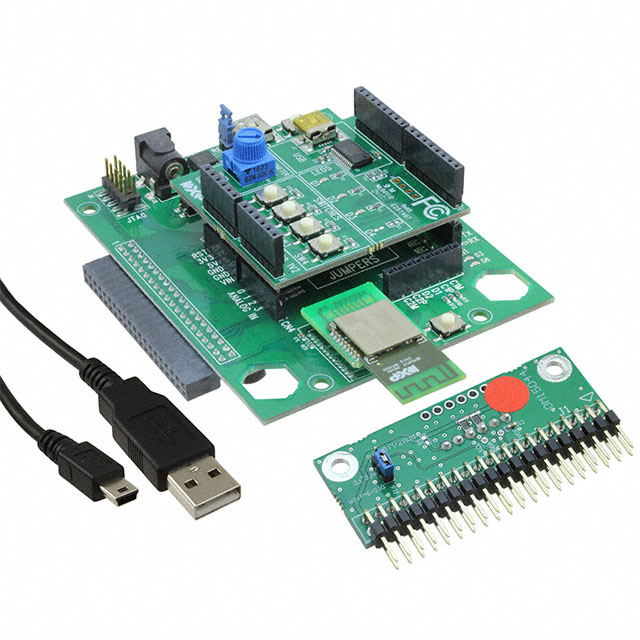

产品描述: JN5169 802.15.4 LR-WPAN Expansion Kit
供应商型号: QNH-JN5169XK010UL
供应商: NXP直供
标准整包数: 1
NXP SEMICONDUCTORS 评估、开发板开发工具 JN5169XK010UL

JN5169XK010UL概述

    JN5169 IEEE802.15.4 Wireless Microcontroller 技术手册

    1. 产品简介


    JN5169 是一款超低功耗、高性能的无线微控制器,适用于ZigBee应用。它集成了512kB嵌入式闪存、32kB RAM和4kB EEPROM存储器,允许通过空中升级(OTA)而不需外部存储器。该芯片采用32位RISC处理器,提供高效的可变宽度指令集和多级指令流水线,支持可编程时钟速度,以实现低功耗操作。此外,它还包括一个符合IEEE802.15.4标准的2.4GHz射频收发器,具有广泛的模拟和数字外设。其出色的接收电流(低至13mA,睡眠计时器模式仅0.7μA)为电池寿命提供了卓越的支持,使得直接使用硬币电池运行成为可能。射频发射功率最高可达+10dBm。

    2. 技术参数


    - 存储器:512kB嵌入式闪存、32kB RAM、4kB EEPROM。
    - 处理器:32位RISC处理器,最高时钟速度32MHz。
    - 射频:2.4GHz IEEE802.15.4标准兼容,接收电流14.7mA(低功耗模式下为13mA),发射功率可配置(例如:+10dBm, 23.3mA;+8.5dBm, 19.6mA;+3dBm, 14mA)。
    - 电源:工作电压2.0V至3.6V,深度睡眠电流50nA(可通过I/O唤醒)。
    - 环境适应性:温度范围-40°C至+125°C。
    - 传输功率:最高+10dBm,集成功率放大器。
    - 其他特性:集成128位AES加密处理器,具有自动天线切换功能。

    3. 产品特点和优势


    - 单芯片解决方案:集成完整的软件栈和应用。
    - 长电池寿命:提供超过10年的电池使用寿命。
    - 低接收电流:低待机功耗适合有线节点。
    - 集成功率放大器:提升传输距离和通信稳定性。
    - 抗干扰能力强:高容忍度对2.4GHz射频源的干扰。
    - 支持多种网络协议栈:适应不同的应用场景。
    - 高性能和低功耗CPU:处理能力强大且能耗低。
    - 大规模嵌入式闪存:支持OTA更新。
    - 灵活的传感器接口:多种传感器连接选项。
    - 紧凑封装:超薄四边扁平无引脚封装,尺寸6×6mm。
    - 温度范围宽:-40°C至+125°C。

    4. 应用案例和使用建议


    - Robust and secure low-power wireless applications:适用于需要长距离通信和高安全性的无线应用。
    - ZigBee 3.0:支持ZigBee 3.0标准。
    - Internet of Things (IoT):适用于物联网应用。
    - ZigBee Smart Energy networks:适合智能能源网络。
    - ZigBee Light Link networks:用于智能照明网络。
    - ZigBee Home Automation networks:适配智能家居自动化系统。
    - Toys and gaming peripherals:适用于玩具和游戏配件。
    - Energy harvesting:自供电光开关。
    使用建议:
    - 在使用前,请确保详细了解JN5169的工作原理和接口配置。
    - 针对不同的应用场景,合理配置射频参数和应用软件。
    - 注意环境温度的影响,确保产品在极端温度环境下正常工作。

    5. 兼容性和支持


    JN5169具有良好的兼容性,能够与各种电子元器件和设备配合使用。NXP公司提供了全面的技术支持,包括文档、开发工具和在线技术支持。

    6. 常见问题与解决方案


    - Q: 如何配置射频发射功率?
    - A: 参考产品数据手册中的射频部分,配置对应的寄存器设置。

    - Q: 如何进入JTAG编程模式?
    - A: 将相应的引脚设置为浮空高电平状态。
    - Q: 如何提高电池寿命?
    - A: 减少CPU的工作频率,使用低功耗模式,优化应用代码。

    7. 总结和推荐


    JN5169是一款功能强大、集成度高的无线微控制器,特别适合于各种无线应用场合。其超低功耗设计、长电池寿命、强大的抗干扰能力和广泛的接口选择使其在市场上具有显著的竞争优势。对于寻求高效能、可靠性和灵活性的开发者来说,JN5169是一个极佳的选择。强烈推荐使用这款产品。
    以上是对JN5169 IEEE802.15.4无线微控制器的技术手册内容进行整理和总结后形成的高质量文章。

JN5169XK010UL参数

参数
零件状态 停产
包装方式 散装
