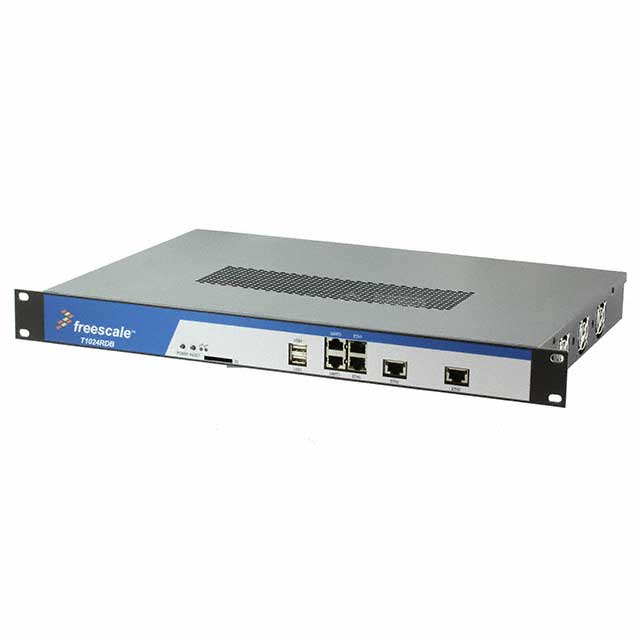

T1024RDB-PC

厂牌: NXP SEMICONDUCTORS
产品描述: T1024 Microprocessor Reference Design Board 1400MHz CPU 4GB RAM 64MB/128MB/1GB NAND Flash/NOR Flash/SPI Flash
供应商型号: ET-2491192
供应商: 海外现货
标准整包数: 1
NXP SEMICONDUCTORS 评估、开发板开发工具 T1024RDB-PC

T1024RDB-PC概述

    电子元器件产品技术手册:QorIQ T1024/23通信处理器

    1. 产品简介


    产品类型:QorIQ T1024/23是新一代的系统级芯片(SoC),专为低成本的企业和服务提供商边缘网络控制应用设计。
    主要功能:该处理器结合了单核或双核64位核心技术和高性能的数据路径加速架构(DPAA)及网络外设总线接口,适用于网络和电信应用。
    应用领域:本产品广泛应用于路由器、交换机控制器、工业自动化、单板计算机等领域,具体如下:
    - 有线和无线分支路由器
    - 企业级WLAN 11ac接入点
    - 服务提供商WLAN接入点
    - 统一威胁管理网关
    - 多功能打印机
    - 网络设备的航天和国防应用

    2. 技术参数


    核心参数:
    - 单/双核64位e5500内核
    - 最高时钟频率可达1.4GHz
    - 低延迟,每个核心具有256KB专用缓存
    缓存结构:
    - 每个核心拥有32KB D-cache和32KB I-cache
    - 平台缓存:256KB
    内存控制:
    - 64位DDR3L/4 SDRAM内存控制器,支持ECC
    - 支持DDR3L/4,最高可达1600MT/s
    高速接口:
    - 四通道SerDes,速度可达10 Gbit/s
    - 支持多种接口标准,如SGMII、QSGMII、XFI、10G BASE-KR、PCI Express® 和 SATA
    其他接口:
    - 四个以太网MAC端口
    - 两个USB 2.0控制器(集成PHY)
    - 两个UART
    - 两个I2C控制器
    - SATA 2.0控制器
    - 集成闪存控制器(支持NAND和NOR闪存)
    性能加速:
    - DPAA支持完整的L2/3隧道和加密解密卸载功能
    - 加速的网络包解析、分类和分发
    - 加速的队列管理和硬件缓冲管理
    - 加速的加密处理(SEC 5.x)

    3. 产品特点和优势


    独特功能:
    - 支持低功耗模式,包括nap、wait和doze模式
    - 支持混合32位模式,便于向64位架构过渡
    - 内置QuICC Engine模块,支持多种传统广域网协议和工业协议
    优势:
    - 提供优秀的软件兼容性和I/O升级路径
    - 硬件虚拟化和分区强制执行支持
    - QorIQ信任架构,包括安全启动、安全调试、篡改检测和易失性密钥存储

    4. 应用案例和使用建议


    应用场景:
    - 用于有线和无线分支路由器,实现高效的数据包处理和传输
    - 作为企业级WLAN接入点的核心,提供稳定的无线连接
    - 在工业自动化系统中,用于数据采集和控制
    使用建议:
    - 在工业自动化系统中,可以考虑使用多个QorIQ T1024/23处理器并行处理,以提高系统的整体性能
    - 在嵌入式系统中,合理分配不同的任务到不同的核心上,以充分利用多核架构的优势

    5. 兼容性和支持


    兼容性:
    - T1024和T1014处理器具有可扩展的引脚兼容性,可与四核T1042和八核T2081处理器兼容
    支持:
    - 提供CodeWarrior开发工作室,支持Power Architecture技术
    - 提供QorIQ Linux SDK和VortiQa应用软件包
    - 专业服务和第三方软件工具支持,如Enea、Green Hills、Mentor Graphics和Wind River

    6. 常见问题与解决方案


    问题1:如何进行安全启动?
    - 解决方案:使用QorIQ信任架构提供的安全启动功能,配置相应的设置。
    问题2:如何解决系统性能瓶颈?
    - 解决方案:通过优化代码,利用DPAA的加速功能,合理分配任务给不同核心。
    问题3:如何确保系统的电源管理?
    - 解决方案:使用电源管理单元(PAMU),根据实际需求调整电源状态,减少功耗。

    7. 总结和推荐


    总结:QorIQ T1024/23是一款集高性能、低功耗、强大兼容性于一体的通信处理器,非常适合于各种网络和电信应用。它提供了丰富的软件支持和专业的技术服务,确保了用户的开发效率和系统稳定性。
    推荐:强烈推荐使用QorIQ T1024/23处理器,特别是对于需要高性能、低功耗和强大兼容性的应用场合。

T1024RDB-PC参数

参数
安装方式 固定安装
零件状态 在售
包装方式 盒装,散装

T1024RDB-PC厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

T1024RDB-PC数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 评估、开发板开发工具 NXP SEMICONDUCTORS T1024RDB-PC T1024RDB-PC数据手册

T1024RDB-PC封装设计

查看详情并下载
Symbol
Footprint
3D Model
